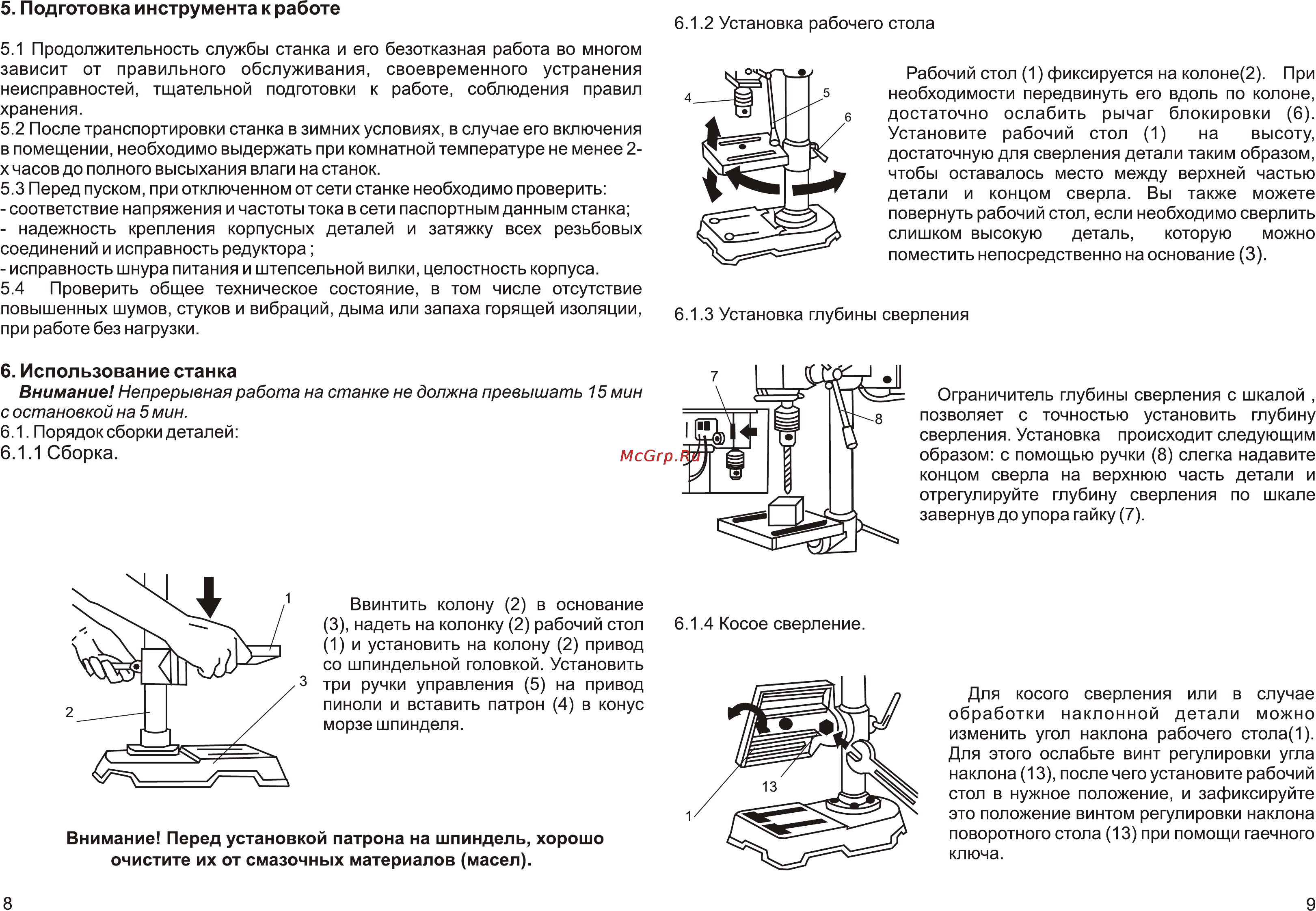

5 Подготовка инструмента к работе 5 1 Продолжительность службы станка и его безотказная работа во многом зависит от правильного обслуживания своевременного устранения неисправностей тщательной подготовки к работе соблюдения правил хранения 5 2 После транспортировки станка в зимних условиях в случае его включения в помещении необходимо выдержать при комнатной температуре не менее 2х часов до полного высыхания влаги на станок 5 3 Перед пуском при отключенном от сети станке необходимо проверить соответствие напряжения и частоты тока в сети паспортным данным станка надежность крепления корпусных деталей и затяжку всех резьбовых соединений и исправность редуктора исправность шнура питания и штепсельной вилки целостность корпуса 5 4 Проверить общее техническое состояние в том числе отсутствие повышенных шумов стуков и вибраций дыма или запаха горящей изоляции при работе без нагрузки 6 1 2 Установка рабочего стола Рабочий стол 1 фиксируется на колоне 2 При необходимости передвинуть его вдоль по колоне достаточно ослабить рычаг блокировки 6 Установите рабочий стол 1 на высоту достаточную для сверления детали таким образом чтобы оставалось место между верхней частью детали и концом сверла Вы также можете повернуть рабочий стол если необходимо сверлить слишком высокую деталь которую можно поместить непосредственно на основание 3 6 1 3 Установка глубины сверления 6 Использование станка Внимание Непрерывная работа на станке не должна превышать 15 мин Ограничитель глубины сверления с шкалой позволяет с точностью установить глубину сверления Установка происходит следующим образом с помощью ручки 8 слегка надавите концом сверла на верхнюю часть детали и отрегулируйте глубину сверления по шкале завернув до упора гайку 7 с остановкой на 5 мин 6 1 Порядок сборки деталей 6 1 1 Сборка Ввинтить колону 2 в основание 3 надеть на колонку 2 рабочий стол 1 и установить на колону 2 привод со шпиндельной головкой Установить три ручки управления 5 на привод пиноли и вставить патрон 4 в конус морзе шпинделя Внимание Перед установкой патрона на шпиндель хорошо очистите их от смазочных материалов масел 8 6 1 4 Косое сверление Для косого сверления или в случае обработки наклонной детали можно изменить угол наклона рабочего стола 1 Для этого ослабьте винт регулировки угла наклона 13 после чего установите рабочий стол в нужное положение и зафиксируйте это положение винтом регулировки наклона поворотного стола 13 при помощи гаечного ключа 9
