Калибр СС-13/350 [7/8] Натяжную пластину при помощи зажимного винта 12

Содержание

• Page 16 page 1 1
• Page 2 page 15 2
• Page 14 page 3 3
• Алибр 3
• Паспорт 3
• Сс 13 350 сс 16 450 сс 16 500 3
• Станок сверлильный 3
• Электрический 3
• Page 4 page 13 4
• _______________________________ 4
• _________________________________ 4
• Действителен при заполнении 4
• Page 12 page 5 5
• Возможные неисправности 5
• Основные сведения об изделии 5
• Page 6 page 11 6
• Гарантии изготовителя поставщика 6
• Комплектность 6
• Срок службы и хранение 6
• Технические данные 6
• Page 10 page 7 7

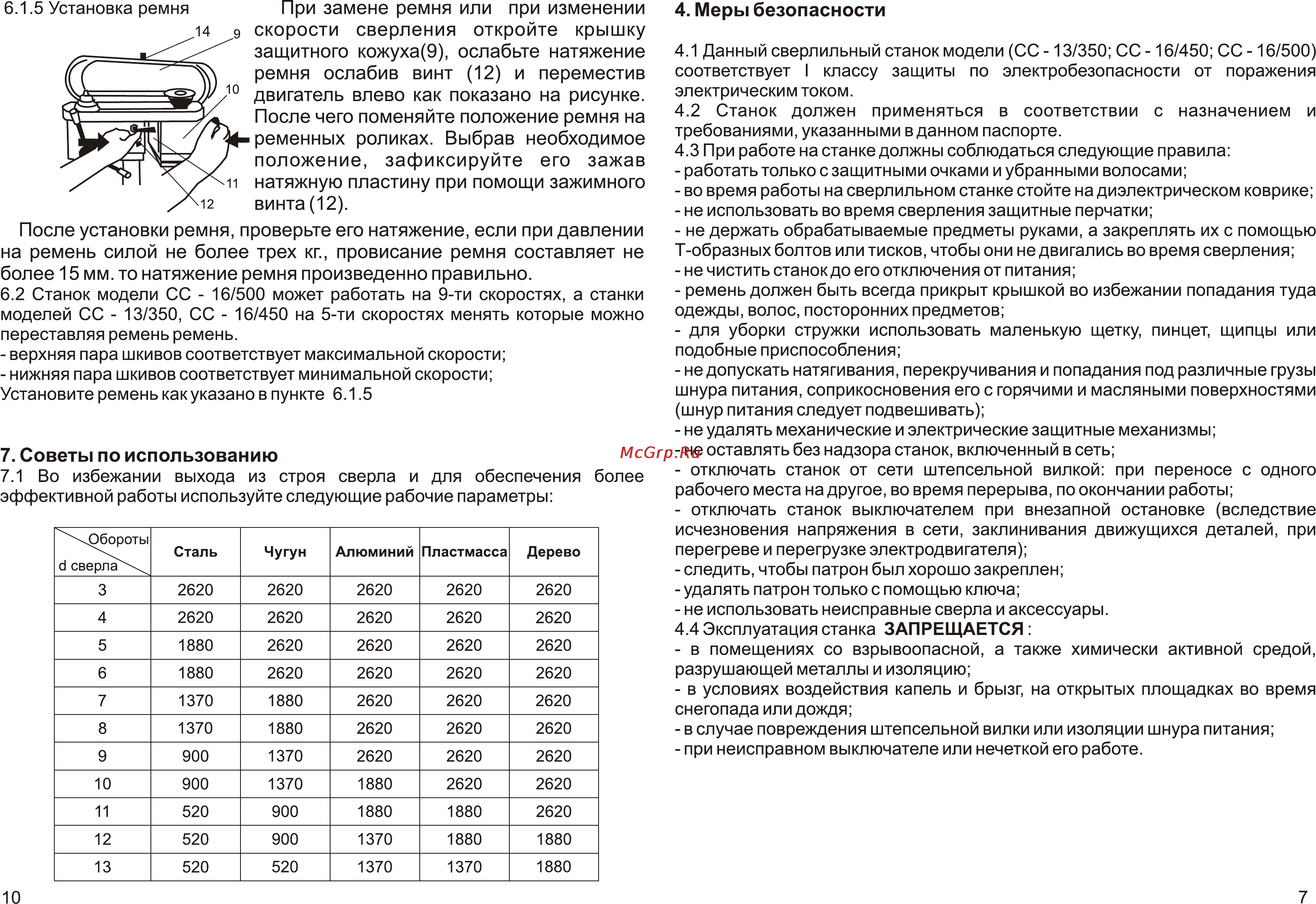

• Защитного кожуха 9 ослабьте натяжение ремня ослабив винт 12 и переместив двигатель влево как показано на рисунке после чего поменяйте положение ремня на ременных роликах выбрав необходимое 7
• Меры безопасности 7
• На ремень силой не более трех кг провисание ремня составляет не более 15 мм то натяжение ремня произведенно правильно 7
• Натяжную пластину при помощи зажимного винта 12 7
• Положение зафиксируйте его зажав 7
• После установки ремня проверьте его натяжение если при давлении 7
• При замене ремня или при изменении 7
• Скорости сверления откройте крышку 7
• Советы по использованию 7
• Page 8 page 9 8
• Внимание 8
• Использование станка 8
• Подготовка инструмента к работе 8
• Сборка 8
