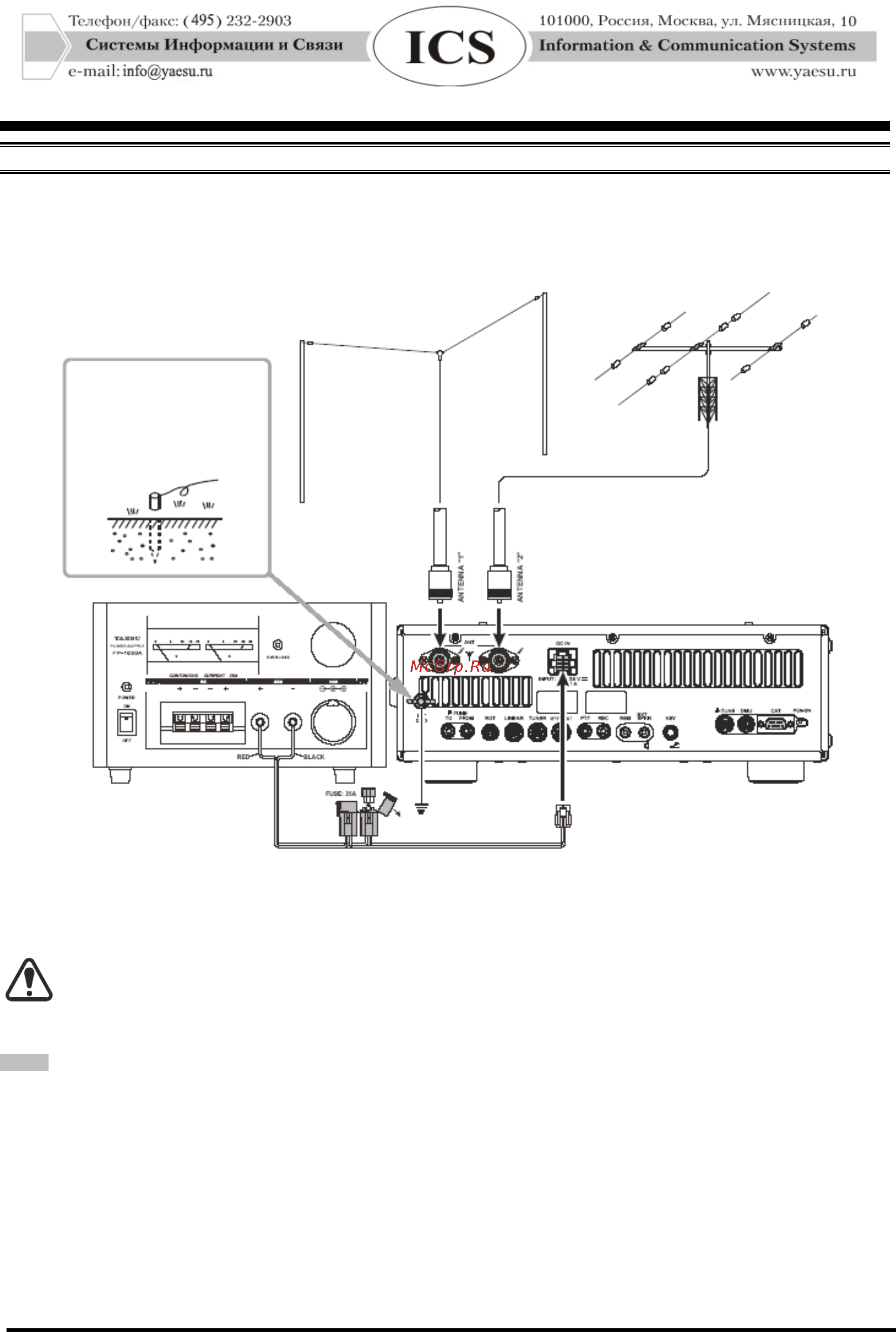

Подключение антенны и сетевых кабелей
Следуйте порядку, приведенному на схеме, относительно правильного подключения антенного кабеля, а также сетевого кабеля.
Сетевой разъем FT-950 должен быть подсоединен к источнику питания, обеспечивающему 13.8 В (± 10%) и по меньшей мере
22 А. Всегда соблюдайте правильную полярность при сетевом подключении:
КРАСНЫЙ – положительный (+).
ЧЕРНЫЙ – отрицательный (-).
Мы рекомендуем использовать источник питания FP-1030A. С FT-950 могут использоваться и другие источники питания, однако
обеспечение 13.8 В, 22 А и полярности сетевого кабеля должно быть точно соблюдено.
Имейте в виду, что другие производители могут использовать такой же тип сетевых разъемов, какой использует FT-950, однако,
схема подсоединения контактов может отличаться от определенного для
вашего трансивера. Существенный ущерб может
возникнуть, если будут использоваться неправильные разъемы; в случае сомнения, проконсультируйтесь у
квалифицированного технического специалиста.
Подача неверного напряжения или изменение полярности может привести к неустранимой неисправности FT-950.
Ограниченная гарантия на этот трансивер не покрывает ущерб, причиненный подачей переменного напряжения,
изменением полярности или постоянного напряжением за пределами
установленного диапазона 13.8 В ± 10%. При
замене предохранителей удостоверьтесь, что используется надлежащий предохранитель. Для FT-950 требуется
быстроплавкий предохранитель на 25А.
Совет:
Не размещайте FT-950 в месте, открытом для прямого солнечного света.
Не размещайте FT-950 в месте, подверженном загрязнению и/или высокой влажности.
Обеспечьте надлежащую вентиляцию вокруг FT-950, чтобы предотвратить перегрев или возможное ухудшение работы
вследствие высокой температуры.
Не размещайте данную FT-950 в механически
не стабильном месте, где на него сверху могут падать другие предметы.
Для минимизации возможности возникновения помех в работе домашней электроники, предпримите меры
предосторожности, включая отдаление TV/FM антенн от передающих любительских антенн на максимально возможное
расстояние и передающих коаксиальных кабелей – от кабелей, подсоединенных к домашней электронике.
Удостоверьтесь, что силовой кабель переменного тока не находится под ненадлежащим воздействием других предметов или
не изогнут, что может привести к повреждению кабеля или к его случайному отключению от входного разъема на задней
панели трансивера.
Будьте абсолютно уверены, что устанавливаете антенны таким образом, что это не приведет к их возможному контакту с
TV/FM или другими антеннами, а также внешними электрическими или телефонными линиями.
Установка и подключения
Используйте толстый кабель
в оплетке для подсоединения
вашего оборудования к
заземляющим стержням (или
альтернативной системе
заземления).
Страница 10 FT-950 Руководство Пользователя
