Yaesu FT-950 [15/133] Подключение линейного усилителя vl 1000
![Yaesu FT-950 [15/133] Подключение линейного усилителя vl 1000](/views2/1248802/page15/bgf.png)

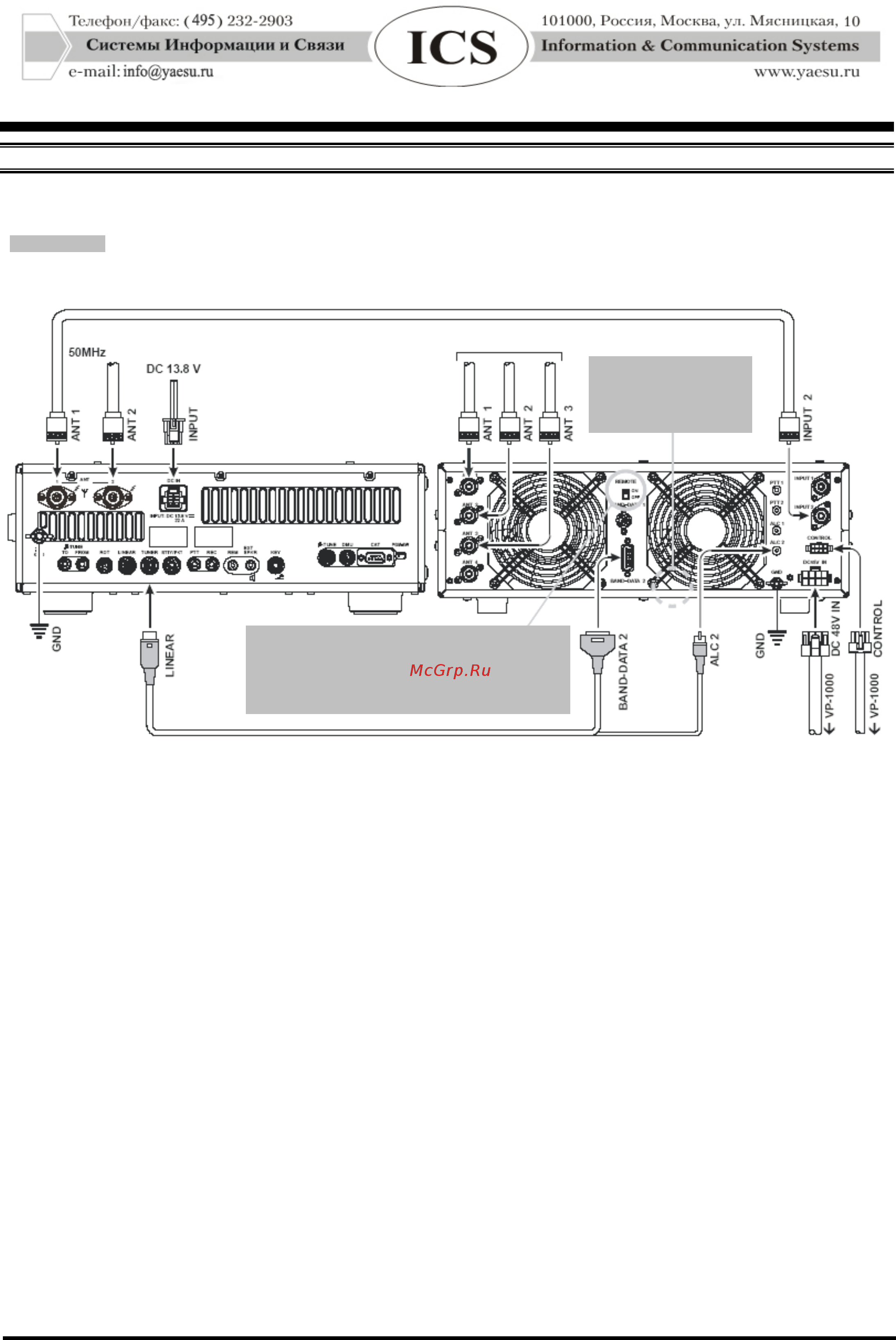

Подключение линейного усилителя VL-1000
При выполнении указанных на схеме соединений убедитесь, что FT-490 и VL-1000 выключены.
Примечание:
Для более подробного изучения работы усилителя см. Руководство пользователя VL-1000.
Не пытайтесь соединить или разъединить коаксиальные кабели, если ваши руки мокрые.
Установка и подключения
А
нтенный кабель (не поставляется)
(вход 2)
(вход)
КВ антенна
(земля)
(земля)
Соединительный кабель CT-118 (приобретается отдельно)
Для соединения выключателей питания
FT-950 и VL-1000 установите
переключатель REMOTE на VL-1000 в
положение «ON» (включено).
Установите
переключатель
INPUT на “INPUT2”.
антенна
FT-950 Руководство Пользователя Страница 13
