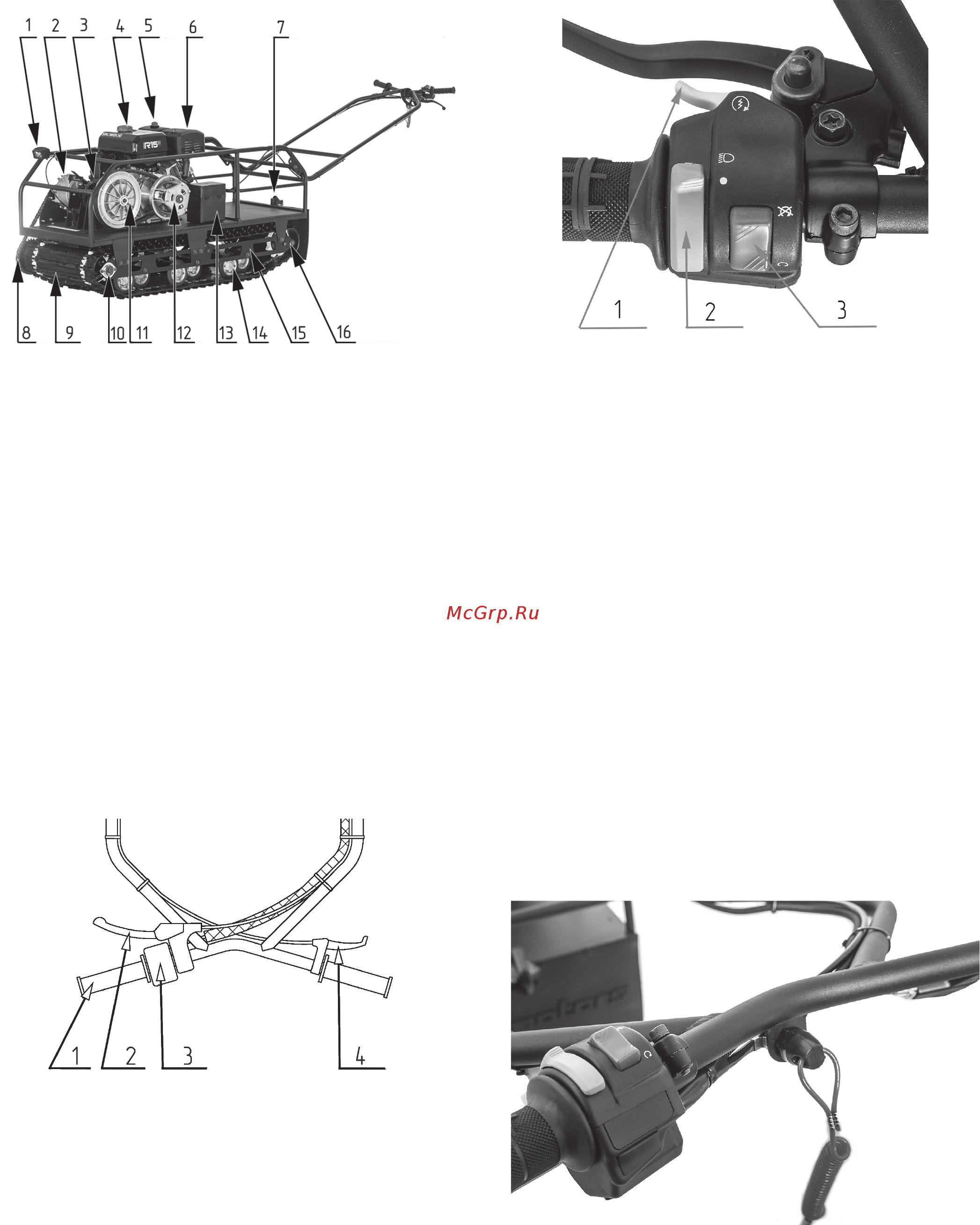

6 Описание мотобуксировщика
Основные элементы мотобуксировщика.
1. LED-фара.
2. Реверс-редуктор.
3. Тормозной диск.
4. Топливный бак.
5. Воздушный фильтр.
6. Глушитель.
7. Сцепное устройство (фаркоп).
8. Цепь трансмиссии.
9. Гусеница.
10. Подшипник оси (самоцентрирующийся).
11. Ведомый шкив вариатора.
12. Ведущий шкив вариатора.
13. Ящик с аккумулятором.
14. Колесо тележки подвески.
15. Боковая пластина ходовой.
16. Натяжитель гусеницы.
6.1 Органы управления
мотобуксировщика
1. Рукоятка руля.
2. Парковочный тормоз.
3. Блок рулевых включателей.
4. Рычаг газа.
6.2 Рулевой переключатель
1. Кнопка включения электрического стартера.
При нажатии на эту кнопку работает
электрический стартер и двигатель может быть
запущен. Не удерживайте нажатой кнопку
более 10 секунд.
2. Переключатель фары (головной свет).
В положении переключателя от себя - работает
фара.
В положении переключателя на себя - фара
выключена.
3. Переключатель включения/выключения
зажигания.
В положении переключателя на себя -
зажигание включено. Двигатель может быть
запущен.
В положении переключателя от себя -
зажигание выключено. Двигатель не может
быть запущен.
6.3 Аварийный выключатель двигателя
В середине руля находится кнопка
аварийного выключения двигателя (KILL SWITCH),
который состоит из срывной чеки и кнопки.
Водитель мотобуксировщика должен всегда
управлять с надетой на руку чекой. Если во время
движения водитель оставляет мотобуксировщик,
срывная чека слетает с кнопки, тем самым глуша
двигатель.
