61A-6
V1
MR-453-X79-61A000$020.mif
61A

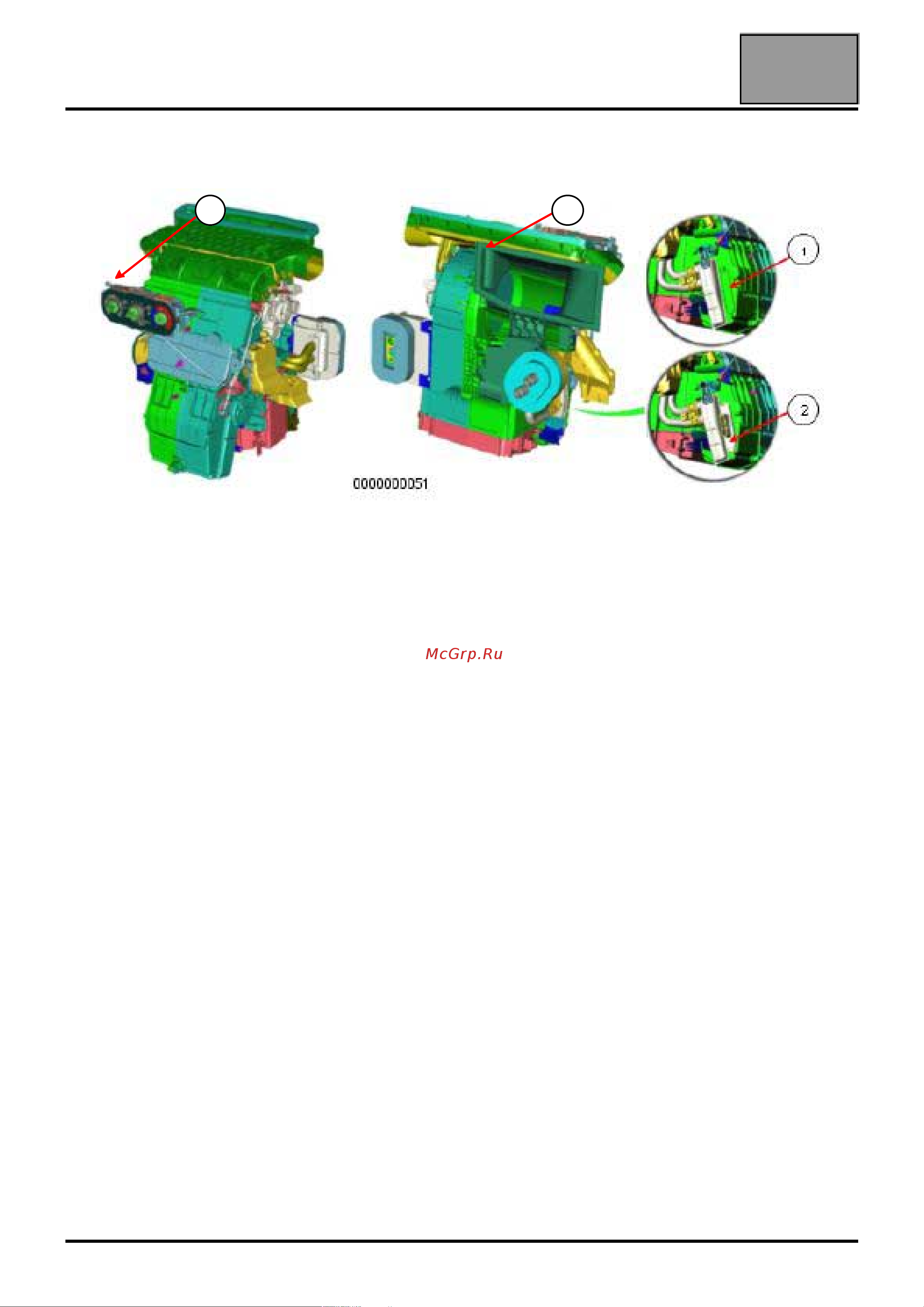

1. Без нагревательных элементов отопления салона
2. С нагревательными элементами отопления салона
Воздухораспределительный блок салона
• УСТРОЙСТВА ОТОПЛЕНИЯ САЛОНА
– Радиатор отопителя: расположен под воздухораспределительным блоком.
– Нагревательные элементы отопления салона: расположены под радиатором отопителя со
стороны водителя (в зависимости от уровня комплектации).
• ИСПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА:
– Заслонка распределения воздушных потоков: расположена в воздухораспределительном блоке.
– Заслонка смешения воздушных потоков: Расположена в воздухораспределительном блоке.
– Заслонка рециркуляции воздуха: установлена за приборной панелью.
• ПРОЧИЕ:
– Электровентилятор салона: Расположен в воздухораспределительном блоке.
– Воздуховоды: Расположены под приборной панелью.
1 2
ОТОПЛЕНИЕ САЛОНА
Диагностика – Перечень и расположение элементов
