61A-7
V1
MR-453-X79-61A000$030.mif
61A
• УСТРОЙСТВА ОТОПЛЕНИЯ САЛОНА
– Радиатор отопителя:
Наружный воздух, поступающий в воздухораспределительный блок (HVAC), нагревается радиатором
отопителя.
– Нагревательные элементы отопления салона (в зависимости от модификации):
Нагревательные элементы отопления салона являются электрическим отопительным прибором,
расположенным в воздухораспределительном блоке. Они используются в качестве дополнительного
отопителя при холодном двигателе (при его запуске).

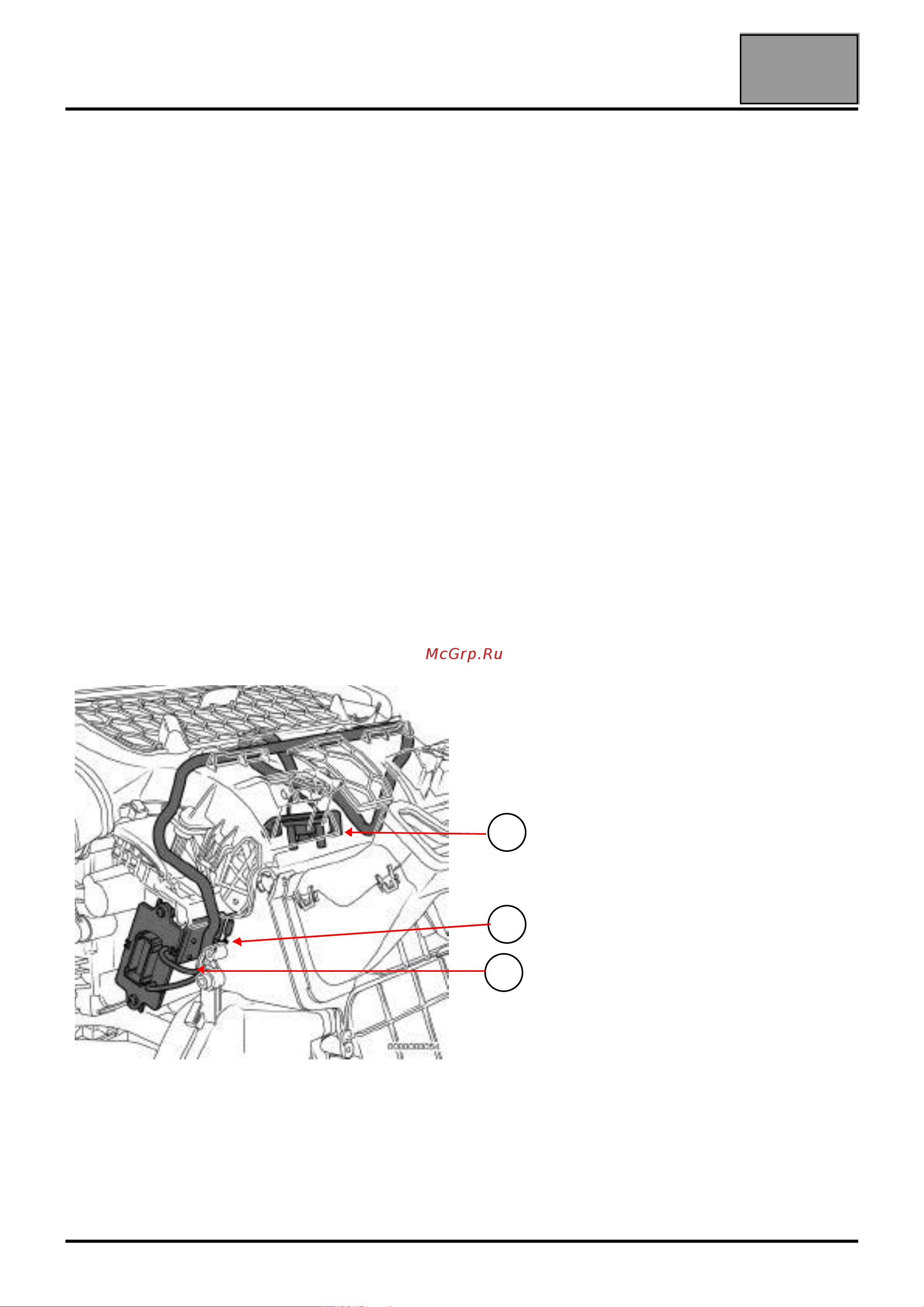

Нагревательные элементы отопления салона
• СЕРВОПРИВОДЫ
– Заслонка распределения воздушных потоков:
Данная заслонка позволяет изменять направление воздушных потоков в салоне.
– Заслонка смешения воздушных потоков:
Данная заслонка позволяет обеспечить тепловой комфорт седоков.
– Заслонка рециркуляции воздуха
Этой заслонкой перекрывается поступление наружного воздуха в салон. В этом случае салон изолируется от
внешней среды и воздух циркулирует в салоне по замкнутому циклу.
• ПРОЧИЕ:
– Электровентилятор салона:
Электровентилятор салона управляется резистивным модулем регулирования скорости вращения (РМСВ).
3
1
2
ОТОПЛЕНИЕ САЛОНА
Диагностика – Назначение элементов системы
