4
ПАНЕЛЬ УПРАВЛЕНИЯ КОТЛА
Котёл VULKAN SR оборудован контроллером с микропроцессорным управлением. Для ввода значений параметров служат кнопки. На ЖК
дисплей выводится информации о состоянии котла, а также параметры и их значение.
УСТРОЙСТВО КОТЛА VULKAN SR
Котёл VULKAN SR оборудован контроллером с микропроцессорным управлением. Для ввода значений параметров служат кнопки. На ЖК
дисплей выводится информации о состоянии котла, а также параметры и их значение.

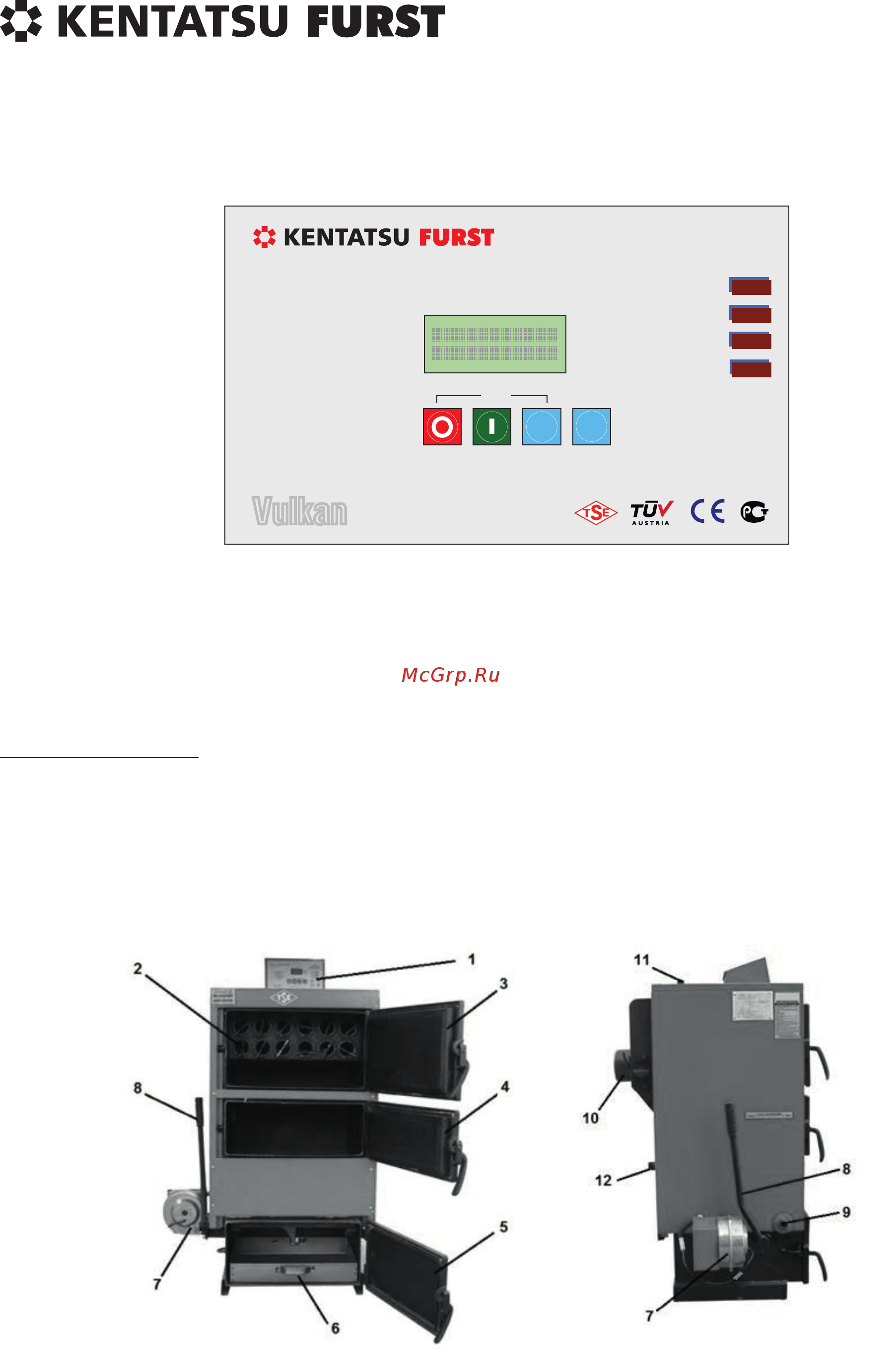

Рис. 1.
Панель управления котла VULKAN SR.
Рис. 2.
Котел VULKAN SR 20-100.
Кнопки ВКЛ и ВЫКЛ служат для включения и выключения котла
соответственно.
Кнопки «+» и «-» используются для увеличения или уменьшения
требуемой температуры.
При появлении индикации:
AnS – перегрев. Необходимо выждать время. чтобы котел остыл, и
затем нажать две кнопки «О» и «-» для снятия с блокировки.
SEn – датчик поврежден или выдает неверные показания. Необхо
-
димо перезапустить котел, если перезапуск котла не помог, датчик
нужно заменить на новый.
Yrb – кончилось топливо. Добавьте топливо в котел и, если необхо
-
димо, проведите процедуру его розжига.
1 – панель управления
2 – жаровые трубы с турбулизаторами
3 – дверца для чистки жаровых труб
4 – дверца топки
5 – дверца зольника
6 – поддон для золы
7 – вентилятор
8 – рычаг привода колосников
9 – патрубок слива
10 – патрубок подключения к дымоходу
11- подача в систему
12 – возврат из системы
Reset
Перезапуск
EN 303-1
EN 303-2
EN
303-5
EN 497
-
+
Насос
Вентилятор
Неисправности
AnS: Перегрев
SEn: Датчик поврежден
Yrb: Нет топлива
Установка
Pr: Температура подачи
