УСТРОЙСТВО КОТЛА VULKAN SR

Котел VULKAN SR поставляется в собранном виде.

Рычаг привода колосниковых решеток позволяет стряхивать несго-

ревшие остатки топлива (зола, шлак, пепел) в поддон для золы.

Автоматический воздушный шибер открывается (расположен

на всасывающем патрубке вентилятора) под действием потока

воздуха от работающего вентилятора. Если автоматика котла от-

ключила вентилятор, шибер закроется под собственным весом.

Закрытие шибера предотвратит поступление воздуха на горение,

горение замедляется.

Турбулизаторы (завихрители) в жаровых трубах изготовлены из

углеродистой стали и являются съемными. Не рекомендуется

эксплуатировать котел без завихрителей, так как это приведет к

снижению его эффективности.

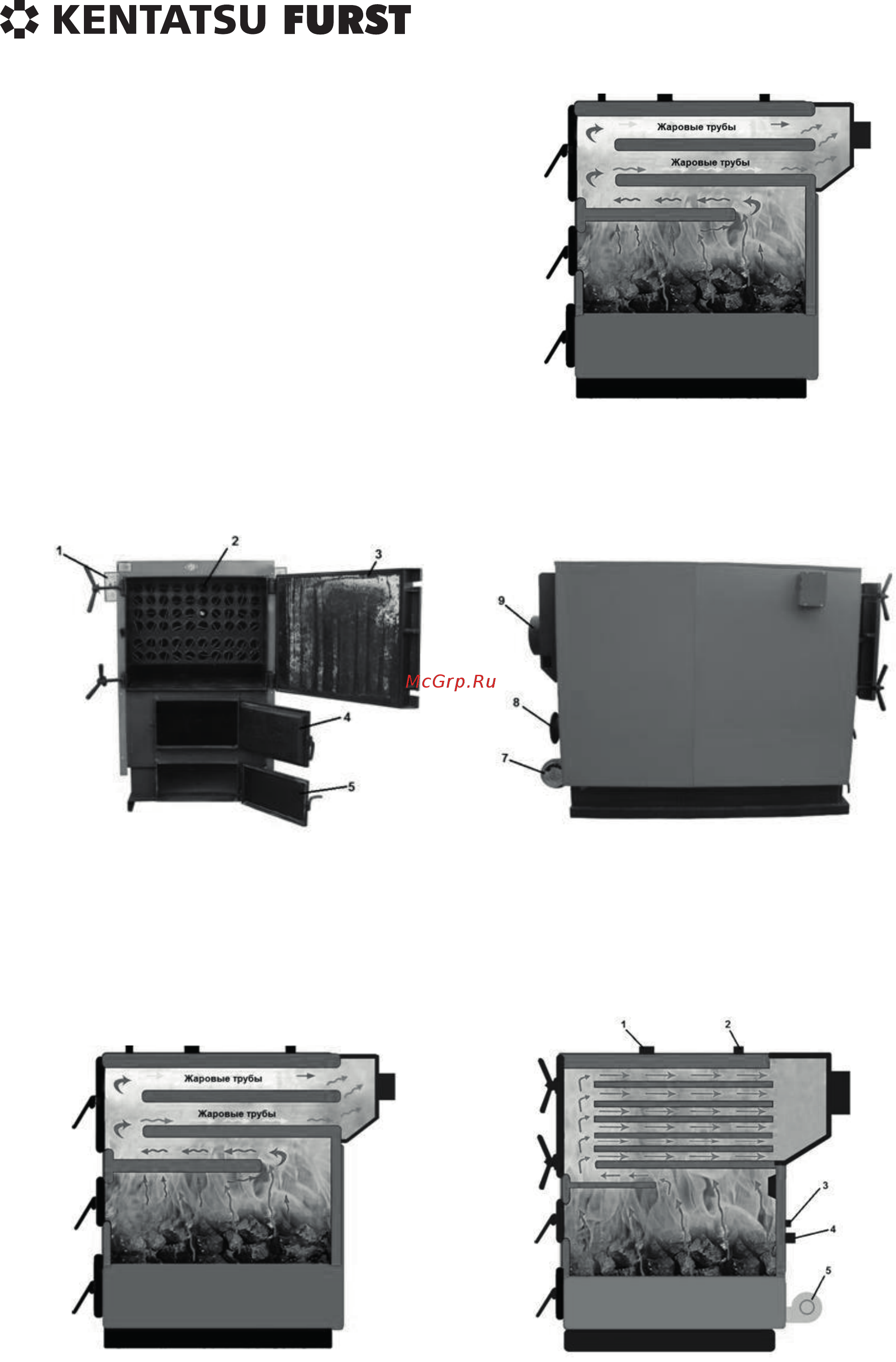

Рис. 3.

Котел VULKAN SR 20-100, схема движения дымовых газов.

УСТРОЙСТВО КОТЛА VULKAN MAX SR

Рис. 5.

Котел VULKAN SR 20-100,

схема движения дымовых газов.

Рис. 6.

Котел VULKAN MAX SR 120-1000,

схема движения дымовых газов.

Рис. 4.

Котел VULKAN MAX SR 120-1000.

1 – панель управления

2 – жаровые трубы с турбулизаторами

3 – дверца для чистки жаровых труб

4 – дверца топки

5 – дверца зольника

7 – вентилятор

8 – возврат теплоносителя

9 – патрубок подключения к дымоходу

ПРИМЕЧАНИЕ

Котлы большой мощности VULKAN MAX SR

120-1000 не имеют приводного рычага для

поворота колосников.
