RUS • 5
РУССКИЙ
661Y0600.A

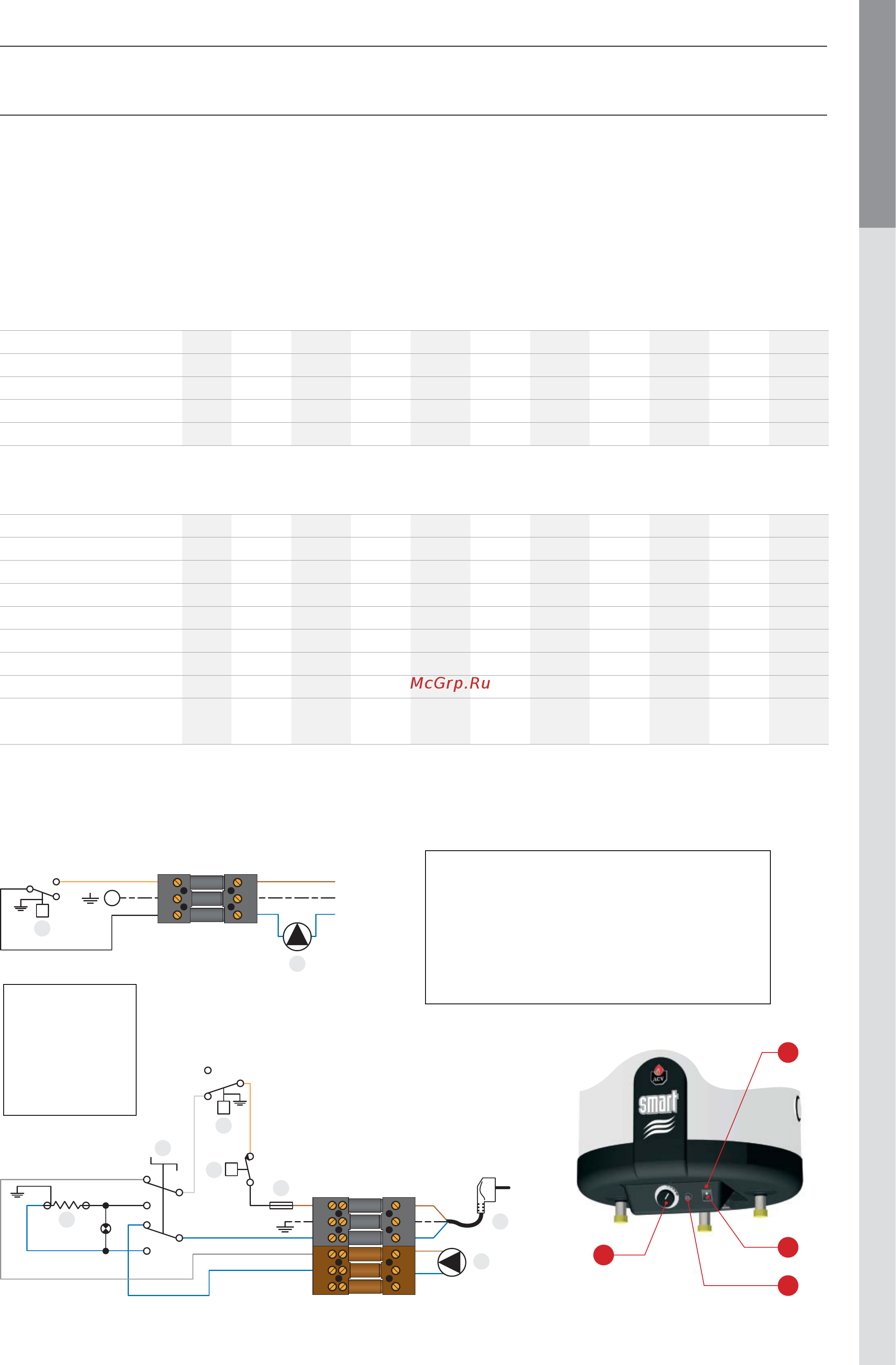

ЭЛЕКТРИЧЕСКАЯ СХЕМА
1
7
Br
Y/Gr
B
Br
B
Br
Y/Gr
BB
B
G
T2S3 T1 NL1
T2 S3T1NL1
SLE W
6
B
Bk
t
c
1
2
t
2
3
5
4
B
BB
G
G
W
Or
Bk
c
1
2
SL
Br
Y/Gr
B
OrOr
Y/Gr
Bk
Bk
7
NL1
L1 N
t
2
4
8
5
2
1. Электропитание 220 В /50 Гц
2. Регули ро во ч ны й те р мо с тат [60-90°C]
3. Защитный термоста т с ручным перезапус ком [103°C]
4. Переклю чатель Зима/Лето
5. Предохранитель [10 А]
6. ТЭН
7. Насос подачи т еп л о н о с и т еля в б о й л е р [пост а в ляется отдельно]
8. Лампа индикации работы ТЭНа
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристика
SL
100
SL
130
SL
160
SL
210
SL
240
SLE W
100
SLE W
130
SLE W
160
SLE W
210
SLE W
240
Общий объем л
105 130 161 203 242 105 130 161 203 242
Объем греющего контура л
30 31 35 39 42 30 31 35 39 42
Расход греющей ж идкости л/ч
2100 2600 3500 4200 5500 2100 2600 3500 4200 5500
Потеря напора в греющем конту ре кПа
1,7 2,2 3,7 4,5 5,1 1,7 2,2 3,7 4,5 5,1
Площадь поверхности нагрева м
2
1,03 1,26 1,54 1,94 2,29 1,03 1,26 1,54 1,94 2,29
Производительность по
нагреву горячей воды
SL
100
SL
130
SL
160
SL
210
SL
240
SLE W
100
SLE W
130
SLE W
160
SLE W
210
SLE W
240
Производител ьность при 40°C л/10 мин
236 321 406 547 700 236 321 406 547 700
Производительн ость при 60°C л/10 мин
117 161 209 272 337 117 161 209 272 337
Производител ьность при 40°C л/60 мин
784 1063 1349 1820 2319 784 1063 1349 1820 2319
Производительн ость при 60°C л/60 мин
384 549 689 913 1165 384 549 689 913 1165
Производительность при 40°C л/ч
658 890 1132 1527 1943 658 890 1132 1527 1943
Производительность при 60°C л/ч
320 465 576 769 994 320 465 576 769 994
Время предварительного нагрева мин
24 22 22 20 20 24 22 22 20 20
Подводимая мощность кВт
23 31 39 53 68 23 31 39 53 68
Время нагрев а от ТЭН мощностью
2,2 при нагреве с 10 до 60°C
— — — — — 2ч 43мин 3ч 27мин 4ч 20мин 5ч 37мин 6ч 37мин
Температура греющей жидкости: 85°C Холодная вода при температуре: 10°C
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Максимальное рабочее давление [емкости заполнены водой]
- Г реющий контур: 0,3 МПа (3 бар)
- Контур ГВС: 1 МПа (10 бар)
Максимальное рабочее давление [емкости заполнены водой]
- Г реющий контур: 0,45 МПа (4,5 бар)
- Контур ГВС: 1,30 МПа (13,0 бар)
Рабочая температура
- Максимальная рабочая температура: 90°C
Качество воды
• Хлориды: < 150 мг/л [сталь 304l]
< 2000 мг/л [версия Duplex]
• 6 ) ph ) 8
B. Синий
Bk. Черный
Br. Коричневый
G. Серый
Or. Оранжевый
W. Белый
Y/Gr. Желто-зеленый
