ACV SLE 160 [7/16] Только бойлеры sl

RUS • 7

РУССКИЙ

661Y0600.A

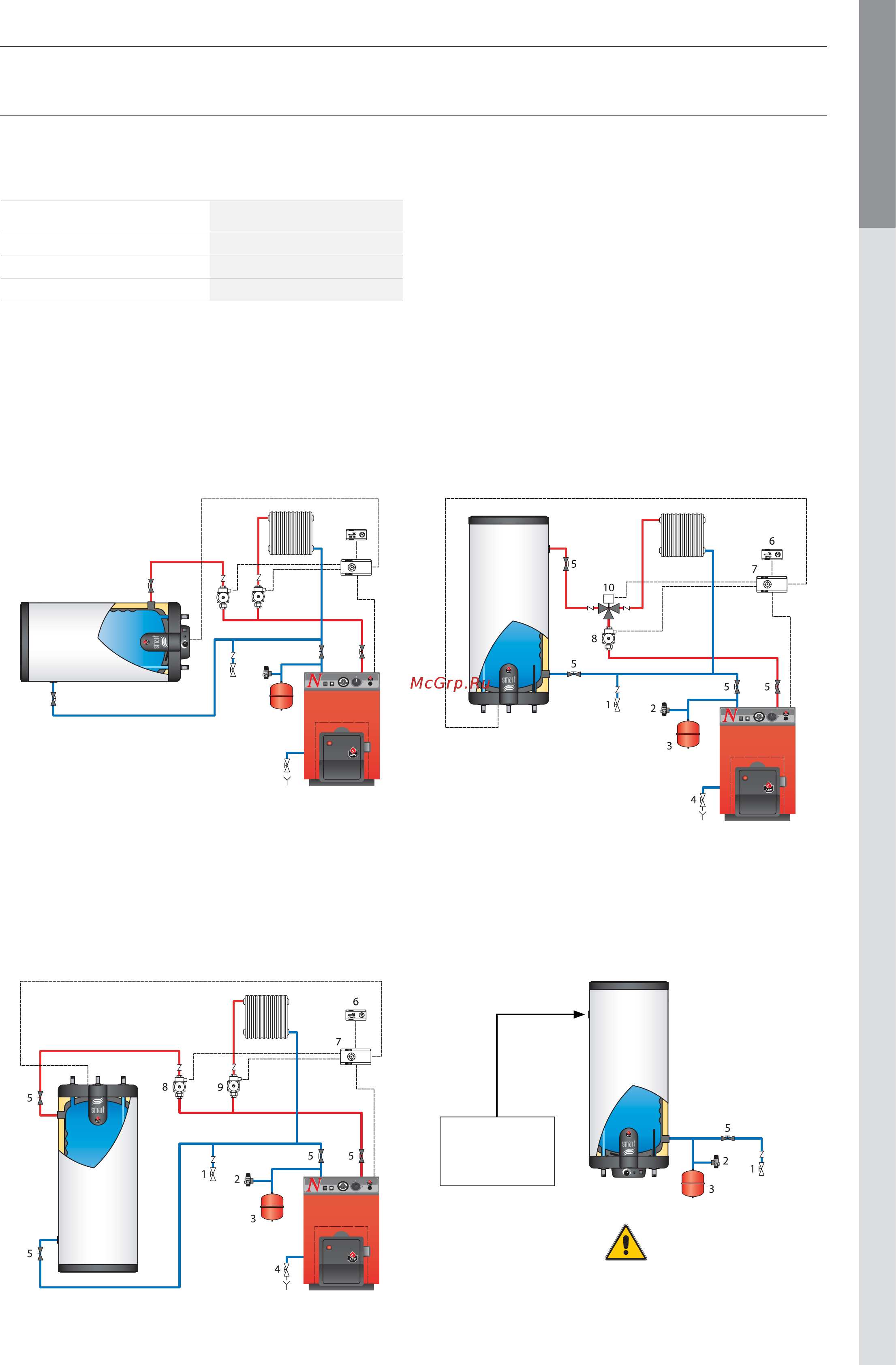

УСТАНОВКА

ПРИСОЕДИНЕНИЕ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ

РАЗМЕР ПАТРУБКОВ

Модель

Присоединение

(вн утренняя резьба)

SL 100 / 130 / 160 1»

SL 210 / 240 1»1/4

SLE W 100 / 130 / 160 / 210 / 240 1»1/4

1. Кран заполнения системы

2. Предохранительный клапан 3 бар

3. Расширительный бак

4. Сливной кран

5. Отсечной кран системы отопления

6. Комнатный термостат

7. Дополнительная автоматика управления [BC 01 or BC 03]

8. Циркуляционный насос бойлера

9. Циркуляционный насос системы отопления

10. 3-ходо вой моторизированны й клапан

Бойлер с питающим насосом.

Вариант напольной установки.

(Только бойлеры SL)

5 5

Бойлер с пит ающ им нас осом.

Вариант горизонтального настенного мон таж а.

(Только д ля бойлеров SLE W)

Бойлер с 3-ходовым моторизированным кла п а ном.

Вариант вертикального монтажа.

Бойлер SLE W, используемый

как электрический нагреватель

санитарной воды

Это отверстие

должно быть

заглушено!

Не включайте электрический нагревательный

элемент, если греющий контур незаполнен.
