ACV SLE 160 [6/16] Указания по установке

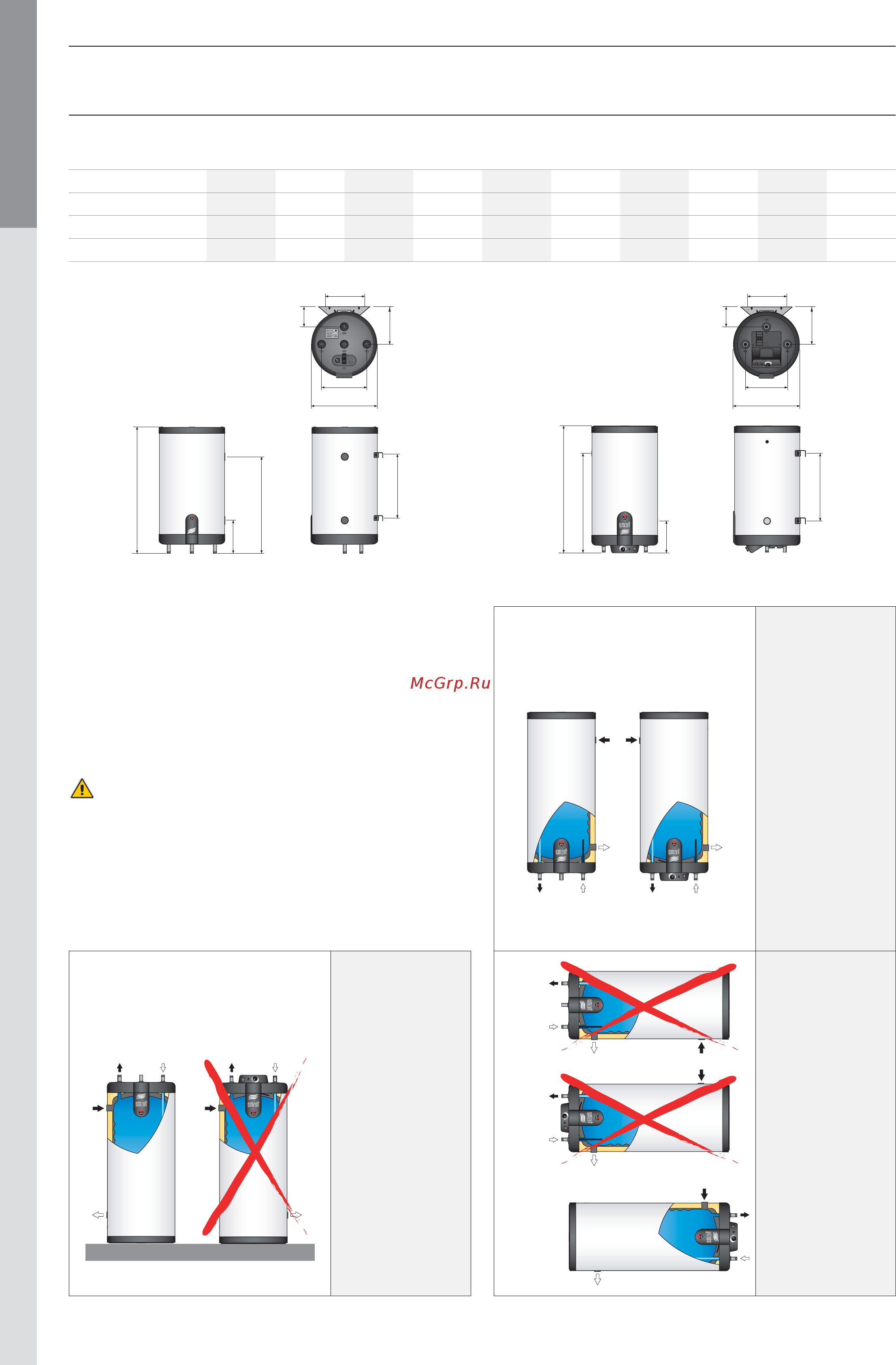

![ACV SLE 160 [6/16] Указания по установке](/views2/1249774/page6/bg6.png)
RUS • 6
РУССКИЙ
661Y0600.A
УКАЗАНИЯ ПО УСТАНОВКЕ
ГАБАРИТЫ
SL
100
SL
130
SL
160
SL
210
SL
240
SLE W
100
SLE W
130
SLE W
160
SLE W
210
SLE W
240
A, мм 865 1025 1225 1497 1744 865 1025 1225 1497 1744
B, мм 629 789 989 1261 1508 629 789 989 1261 1508
C, мм 365 525 725 997 1244 365 525 725 997 1244
Масса пустого, кг 49 55 65 75 87 49 55 65 75 87
УСТ АНОВКА
Данный бойлер не должен устанавливаться в местах, где он будет под-
вергаться воздействию атмосферных агентов.
Выберите подход ящее мес то д ля ус та новки бойлера, в соответс твии с
рас положени ем котла и трубопроводов системы холодного и горячего
водоснабжения, для сн ижения потерь тепла и давления.
Бойлер может б ыть установлен как на полу, так и на стене при исполь-
зовании с пециа льных элементов, и в зависимост и о т модели, входящ их
в комплект по ставки.
Бойлеры SLE W должны устанавливаться, когда ТЭН рас-
пол ожен в нижней части бой лера (патрубки присоеди-
нения к системе водоснабжения должны быть в нижней
части или справа).
В случае горизонталь ной устано вки характерист ика по
пиковой и часовой производительности буду т ниже заяв-
ленных. В этом случае рекомендуется выбрать бойлер
большего объема.
Вертикаль ный
настенный монтаж:
Патрубки санитарной
воды расположены в
нижней части.
1. Смонтируйте бойлер
на стене, используя
входящие в к омплект
кронштейны.
2. Уста новите рассека-
тель потока в патрубок, к
которому подключается
холодная во да (правый
патрубок).
Горизонта льный
настенный монтаж:
Только для моде лей
SLE W, при условии,
ч то патрубки санитарной
воды должны распола-
гаться только с правой
стороны.
1. Смонтируйте бойлер
на стене, используя
входящие в к омплект
кронштейны.
2. Уста новите рассека-
тель потока в патрубок, к
которому подключается
холодная вода (нижний
патрубок).
Данный вари ант установки
не по дразумевает исполь-
зование пластикового
рассекателя потока.
Напольный монта ж:
Только для моде лей SL.
Подключите трубу
с холодной водой к
патрубку со вставленной
в него длинной трубк ой
из поливинилхлорида
(правый патрубок).
Данный вари ант установки
не по дразумевает исполь-
зование пластикового
рассекателя потока.
A
B
264
C
360
325
295
145
565
A
B
264
C
565
360
325
295
145
SL SLE W
SL SLE W
SL
SLE W
SLE W
SLE W
SL
