![ACV DELTA PRO S 25 [10/26] Установка](/img/pdf.png)
ACV DELTA PRO S 25 [10/26] Установка

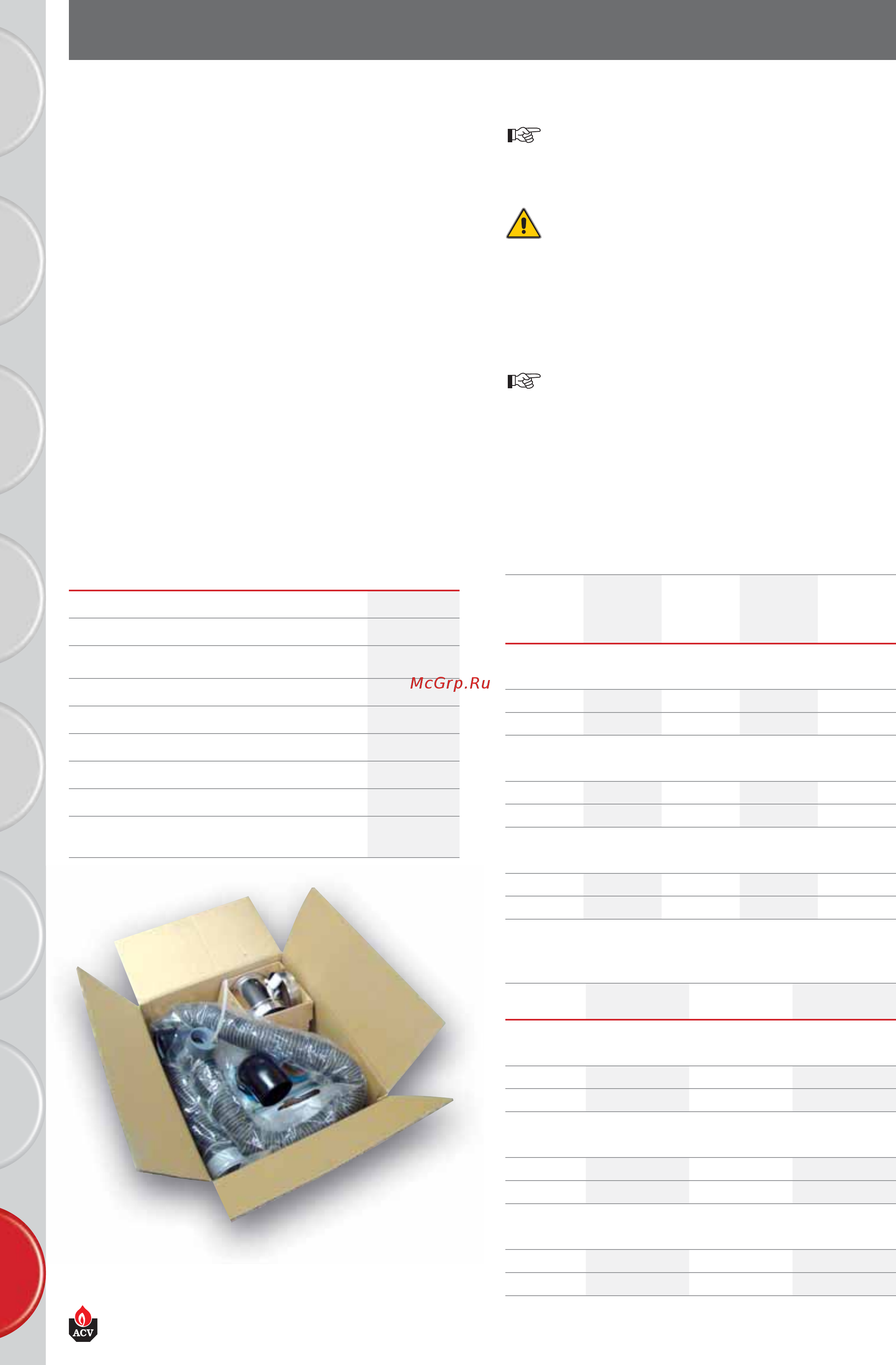

![ACV DELTA PRO S 25 [10/26] Установка](/views2/1249834/page10/bga.png)
RU • 10
664Y4300 • G
ENFRRU PL DE IT ES NL
ПОМЕЩЕНИЕ КОТЕЛЬНОЙ
- Подключение к дымоходу должно соответствовать всем
действующим нормативам, например NBN D51-003, а также
требованиям местного поставщика электроэнергии и нормам
пожарной безопасности и шумового загрязнения.
- Убедитесь, что в доступ ко всем отверстиям вентиляционных
вытяжек открыт.
- Не храните в котельной огнеопасные материалы.
- Не держите вблизи котла коррозирующие вещества: краску,
растворители, соли, мыло, хлористые вещества или любые другие
очищающие средства.
- Постамент, на котором установлен котел должен быть изготовлен
из негорючих материалов.
Доступ к оборудованию
Помещение котельной должно быть достаточно просторным
для обеспечения безприпятственного доступа к котлу. Кроме
того, вокруг прибора рекомендуются следующие минимальные
расстояния: (спереди - 500 мм, сбоку - 200 мм, сзади - 150 мм и
сверху - 700мм).
КОМПЛЕКТ ПОДКЛЮЧЕНИЯ ЗАКРЫТОЙ
КАМЕРЫ СГОРАНИЯ
Комплект закрытой камеры сгорания Delta Pro (код: 10800194)
Устанавливается только на модели Delta Pro & Pro Pack 25/45.
ПРИСОЕДИНЕНИЕ ДЫМОХОДА ТИПА B23
ВАЖНО!
Установка котла должна осуществляться
квалифицированным специалистом в соответствии с
действующими нормами.
Диаметр дымохода не должен быть меньше диаметра
редукционного конуса дымохода котла.
Вентиляция котельной
Помещение котельной должно быть оборудовано приточной и
вытяжной вентиляцией.
В таблице ниже приводятся параметры по
действующим в Бельгии нормативам. Поскольку
нормативы различаются в зависимости от страны,
таблицы приводятся только для сведения.
Специалист по монтажу котла обязан убедиться, что
вентиляция котельной соответствует действующим
требованиям.
УСТАНОВКА
Вентиляция котельной [см. стр. 12]
Мин.приток
свежего
воздуха
м
3
/ч
Вытяжное
отверстие [A]
дм
2
Приточное
отверстие [B]
дм
2
Регулятор
тяги [C]
Ø мм
Delta Pro &
Pro Pack 25
BMV1 37 1,5 1,5 100
BG 2000-S/25 37 1,5 1,5 100
Delta Pro &
Pro Pack 45
BMV2 66 1,5 1,5 100
BG 2000-S/45 66 1,5 1,5 100
Delta Pro &
Pro Pack 55
BMV2 80 1,5 1,8 100
BG 2000-S/55 80 1,5 1,8 100
Диаметр дымохода
Высота 5 м
Ø мм
Высота 10 м
Ø мм
Высота 15 м
Ø мм
Delta Pro &
Pro Pack 25
BMV1 120 100 100
BG 2000-S/25 120 100 100
Delta Pro &
Pro Pack 45
BMV2 160 140 125
BG 2000-S/45 160 140 125
Delta Pro &
Pro Pack 55
BMV2 180 150 135
BG 2000-S/55 180 150 135
Комплект подключения закрытой
камеры сгорания состоит из: Codes
Одна корпусная панель (задняя верхняя) 21479456
Один силиконовый патрубок 49437026
Один переходник на коаксильную систему
Ø100/150мм 507F3047
Один латунный штуцер 53437039
Один гибкий рукав - воздуховод Ø 80 мм — L. 2,300 мм 537D6171
Один переходник Ø 80/50 мм (ПВХ) 537D6092
Один переходник Ø 100/80 мм (ПФС) 537D6172
Один отвод 90°С Ø 80 мм 537D6352
Один конденсатоотводчик с измерительными
отверстиями Ø 100/150 mm 537D6226
