ACV DELTA PRO S 25 [6/26] Эксплуатация котла
![ACV DELTA PRO S 25 [6/26] Эксплуатация котла](/views2/1249834/page6/bg6.png)
RU • 6
664Y4300 • G
ENFRRU PL DE IT ES NL
2
15
4 3
6
ЭКСПЛУАТАЦИЯ КОТЛА
Оборудование должно ежегодно проверяться
квалифицированным специалистом. При
интенсивной эксплуатации котла обслуживание
необходимо проводить чаще, чем раз в год. В этом
случае проконсультируйтесь со специалистом.
Запуск горелки:
В обычном рабочем режиме горелка включается
автоматически, если температура котла ниже
установленной.
Перед выполнением любых работ отключите
электропитание на распределительном щите
котельного помещения. Также выключите главный
выключатель котла, переведя его в положение ВЫКЛ.
ДАВЛЕНИЕ В СИСТЕМЕ ОТОПЛЕНИЯ
Давление в системе отопления должно составлять не менее
1 бар. Пользователь должен регулярно проверять его. Перед
заполнением системы всегда проверяйте, выключен ли котел. Для
этого используйте переключатель ВКЛ/ВЫКЛ. За более подробной
информацией обратитесь к специалисту по монтажу.
Котел оснащен предохранительным клапаном, настроенным на 3
бар. Если давление в системе превышает этот уровень, клапан
открывается и вода сливается. Если это случилось, обратитесь к
монтажнику.
Вода, вытекающая из предохранительного клапана, может
оказаться очень горячей и вызвать ожоги.

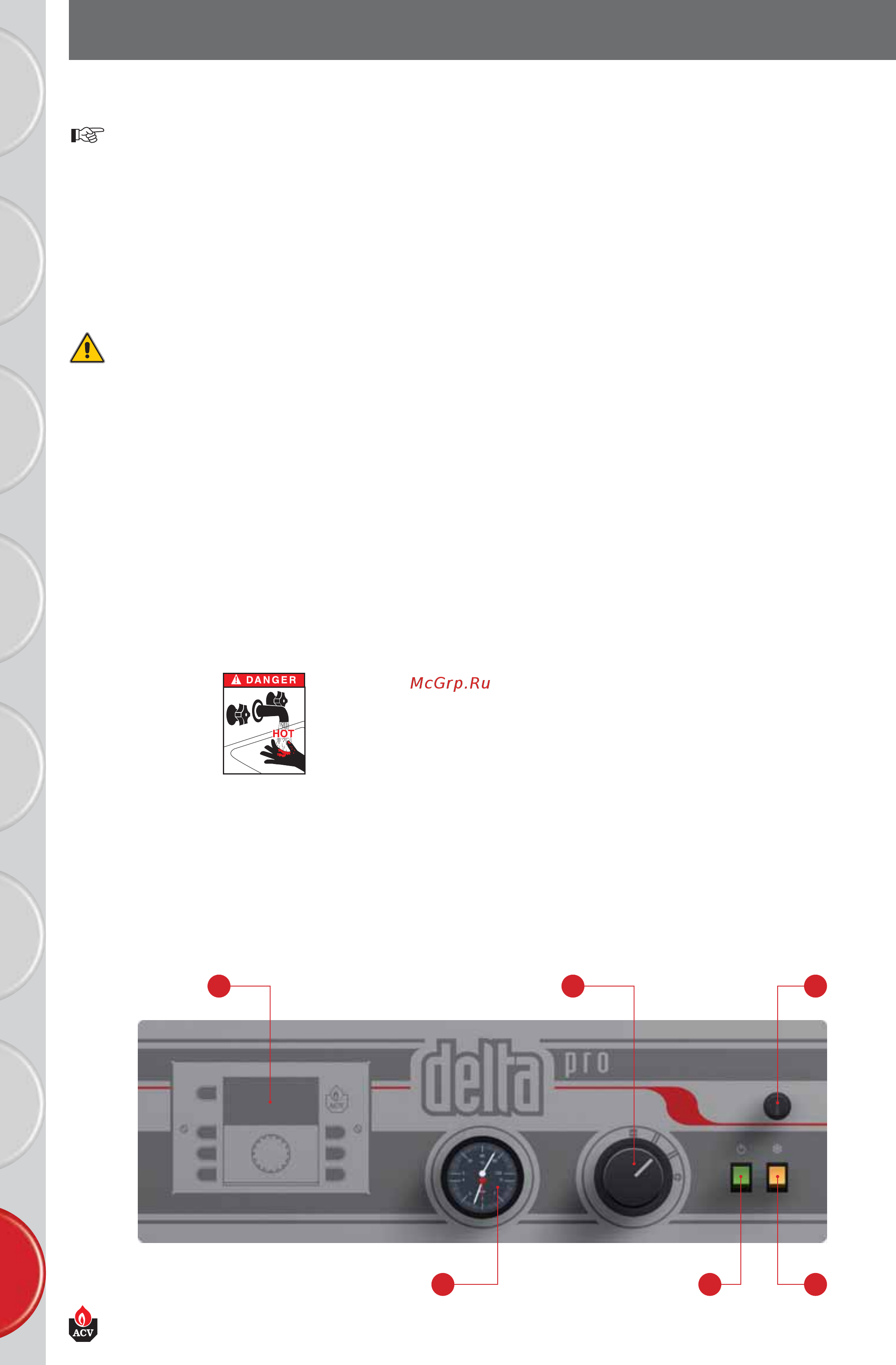

ОБЗОР ПАНЕЛИ УПРАВЛЕНИЯ
1 - Регулировочный термостат
Если котел используется только для производства горячей
санитарной воды, его температура регулируется от 60° до 90°C.
Если же котел используется и для отопления, и для ГВС,
регулировочный термостат в основном настроен на 80°C с целью
обеспечения оптимальных условий работы.
2 - Главный выключатель
Используется для включения и выключения котла.
3 - Переключатель Зима/Лето
Используется для включения/выключения циркуляционного
насоса системы отопления (при подключении непосредственно к
электропроводке котла).
4 - Термоманометр
Отображает температуру и давление теплоносителя в контуре
отопления. Температура не должна превышать 90°C. Если это
значение превышено, необходимо выключить котел и проверить
настройки термостата. Если неисправность не устраняется, вызовите
квалифицированного специалиста. Давление теплоносителя не
должно опускаться ниже 1 бар. Если это произошло см. раздел
“Давление в системе отопления” в этой инструкции.
5 - Контроллер ACV (опция)
При наличии этой опции см. инструкцию к контроллеру.
6 - Предохранительный термостат с ручным перезапуском
Если температура котла поднимется выше 103°C, предохранительное
устройство выключит котел и загорится индикатор перегрева.
Для последующего запуска температура котла должна упасть
ниже 60 °C. После этого открутите крышку и нажмите на кнопку
перезапуска используя ручку, карандаш и т.п.. Завинтите крышку
на место. Если срабатывание термостата будет происходить часто,
выключите котел и обратитесь к вашему сервисному специалисту.
