ACV E-TECH S 240 [30/59] Устройство котла
![ACV E-TECH S 240 [30/59] Устройство котла](/views2/1249833/page30/bg1e.png)
30
1
2
3
4
5
6
7
3
8
16
15
14
13
12
11
10
9
* G20 – природный газ (метан)
HeatMaster
®
TC
ОПИСАНИЕ
Отопительный высокоэффективный
котел с закрытой камерой сгорания и
встроенным бойлером
Производительность нагрева горячей
воды более 85 л/мин!
Конструкция по технологии «Бак в баке»
Высокая эффективность
теплообменника в режиме отопления
Высокоэффективный режим работы при
нагреве санитарной воды
Автоматическая очистка
теплообменника котла от сажных
отложений
В комплекте малошумная газовая
горелка с автоматическим
регулированием (модуляцией)
мощности
Управление котлом осуществляет
котловой контроллер MCBA с
управления системой отопления и
удаленной диспетчеризацией (опция)
Комплект перевода на сжиженный газ
в составе поставки
Предохранительные клапаны в составе
поставки

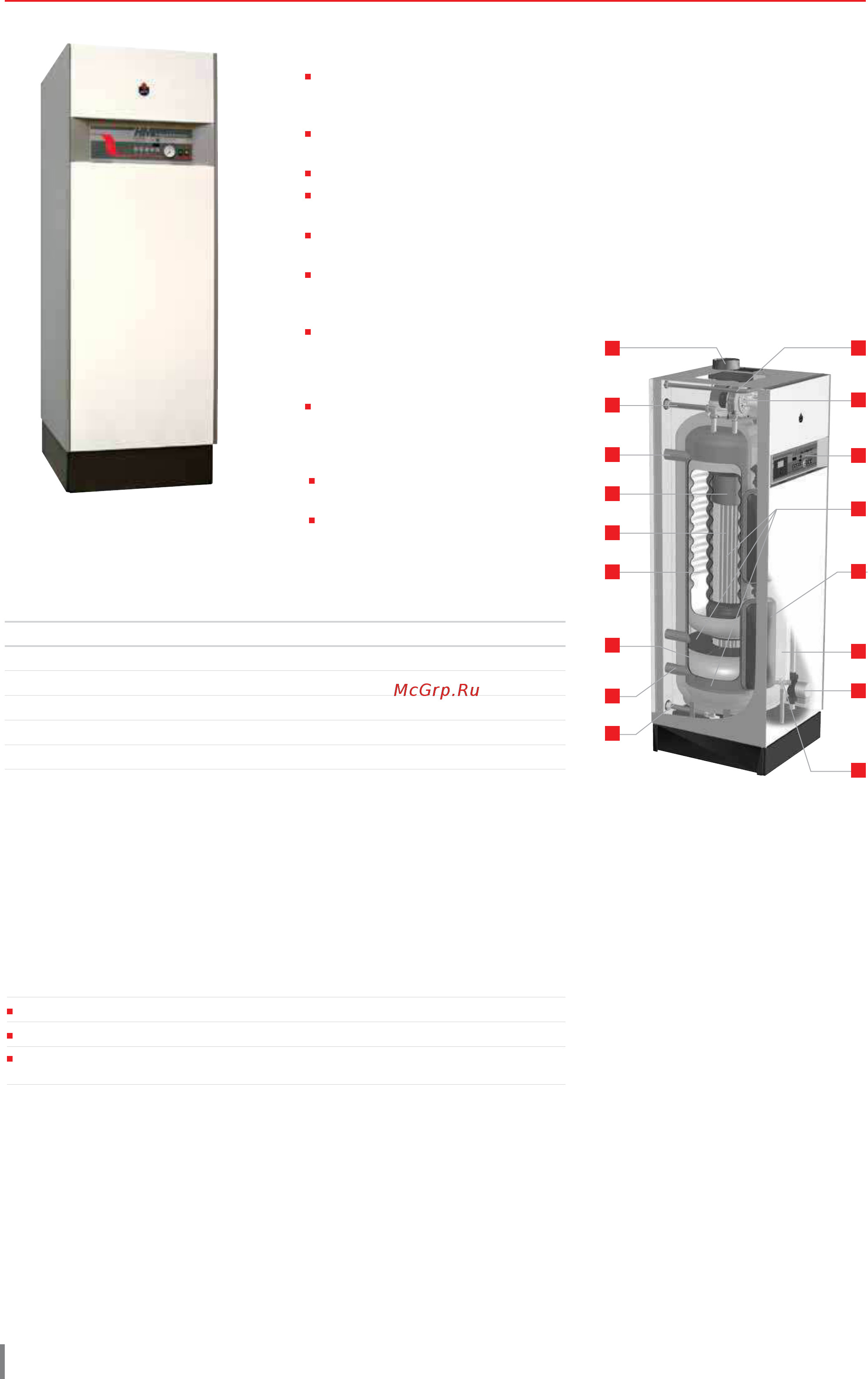

УСТРОЙСТВО КОТЛА
Код Описание Вид топлива цена, руб.
05646301 HeatMaster
®
35 TC G20 285 000-00
05642501 HeatMaster
®
45 TC G20 333 000-00
05646501 HeatMaster
®
70 TC G20 526 000-00
05646401 HeatMaster
®
85 TC G20 526 000-00
05642601 HeatMaster
®
120 TC G20 622 000-00
1 Подключение к коаксиальному
дымоотводу
2 Подключение к системе горячего
водоснабжения
3 Подача теплоносителя в систему
отопления
4 Камера сгорания
5 Первичный теплообменник
из нержавеющей стали
6 Бойлер конструкции из нержавеющей
стали
7 Вспомогательная емкость
8 Подача холодной санитарной воды
9 Подключение газа
10 Газовая горелка
11 Панель управления
12 Теплоноситель
13 Расширительные баки первичного
контура (только для HM 70,85,120TC)
14 Теплоизоляция из пенополиуретана
15 Насос рециркуляции
16 Предохранительный клапан
первичного контура (3 бар)
АКСЕССУАРЫ
Для комплектации дымоотводом см. раздел «Комплектующие систем дымоотведения»
Для комплектации автоматикой см. раздел «Устройства контроля и управления»
Для комплектации гидравлическими аксессуарами см. раздел
«Гидравлические принадлежности»
ОБЩИЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Макс. рабочее давление
Контур отопления: 3 бар
Контур водоснабжения: 6 бар
Макс. испытательное давление
Контур отопления: 4,5 бар
Контур водоснабжения: 7 бар
Максимальная температура
+90 °C
Подключение электропитания
~ 230 В / 50 Гц
