![ACV E-TECH S 240 [34/59] Heatmaste](/img/pdf.png)
ACV E-TECH S 240 [34/59] Heatmaste

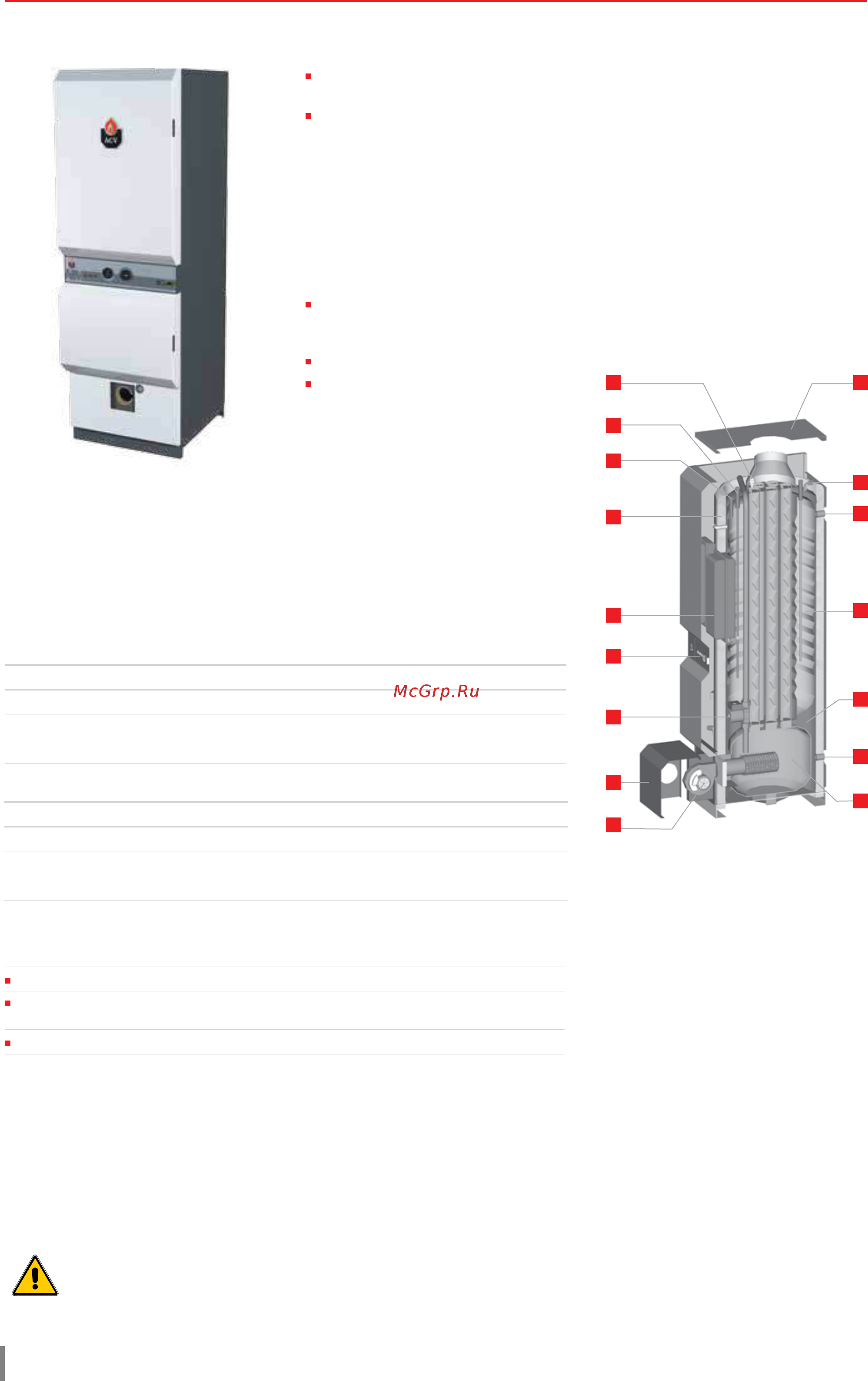

![ACV E-TECH S 240 [34/59] Heatmaste](/views2/1249833/page34/bg22.png)
34
101
11
12
13
14
15
16
9
8
7
6
5
4
3
2
Heatmaster
®
N
ОПИСАНИЕ
Отопительный котел со встроенным
бойлером высокой производительности
Производительность горячей воды для
требовательных объектов:
– «HeatMaster
®
70 N» : 2133 литра за
первый час, а в непрерывном режи-
ме 1835 литров подогретой воды
(при ∆t 30°C)
– «HeatMaster
®
100 N» : 3172 литра за
первый час, а в непрерывном режи-
ме 2776 литров горячей воды
(при ∆t 30°C)
Может быть укомплектован высоко-
эффективной газовой или дизельной
горелками
Быстрый ввод в эксплуатацию
Встроенный приоритет нагрева горя-
чей воды
УСТРОЙСТВО КОТЛА (HM 70N)
Код Описание Цена, руб.
04609901 HeatMaster
®
60 N 185 000-00
04604501 HeatMaster
®
70 N 270 000-00
04604401 HeatMaster
®
100 N 295 000-00
1 Автоматический воздухоотводчик
2 Подача санитарной холодной воды
3 Термостаты контроля температуры
изащиты от перегрева
4 Теплоизоляция из пенополиуретана
5 Расширительные баки (перв. контур)
6 Панель управления
7 Насос внутренней рециркуляции
8 Звукоизоляционный кожух горелки
(поставляется с горелкой)
9 Газовая горелка BG2000-S (опция)
10 Верхняя панель обшивки
11 Подающая линия теплоносителя
12 Подающая линия теплоносителя
(при замене предыдущей модели)
13 Внутренний бойлер из нержавеющей
стали
14 Внешний бак с теплоносителем,
омывающим камеру сгорания
15 Возвратная линия теплоносителя
16 Камера сгорания
ОБЩИЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Макс. рабочее давление
Контур отопления: 3 бар
Контур водоснабжения: 10 бар
Макс. испытательное давление
Контур отопления: 4,5 бар
Контур водоснабжения: 13 бар
Максимальная температура
+90 °C
Подключение электропитания
~ 230 В / 50 Гц
Варианты комплектации горелкой ACV
04609901 + 237D0073 Котел HeatMaster
®
60 N + BG 2000-S/60 (Газ)
04604501 + 237D0074 Котел HeatMaster
®
70 N + BG 2000-S/70 (Газ)
04604401 + 237D0105 Котел HeatMaster
®
100 N + BG 2000-S/100 (Газ)
АКСЕССУАРЫ
Для комплектации автоматикой см. раздел «Устройства контроля и управления»
Для комплектации гидравлическими аксессуарами см. раздел
«Гидравлические принадлежности»
Для комплектации горелками см. раздел «Горелочные устройства»
Обязательно укомплектуйте котел группой безопасности бойлера!
