* G20 – природный газ (метан)
Heatmaster®
Код Описание Вид топлива цена, руб.
02604501 HeatMaster
®
71 G20 385 000-00
02604401 HeatMaster
®
101 G20 488 000-00
101
11
12
13
14
15
16
9
8
7
6
5
4
3
2

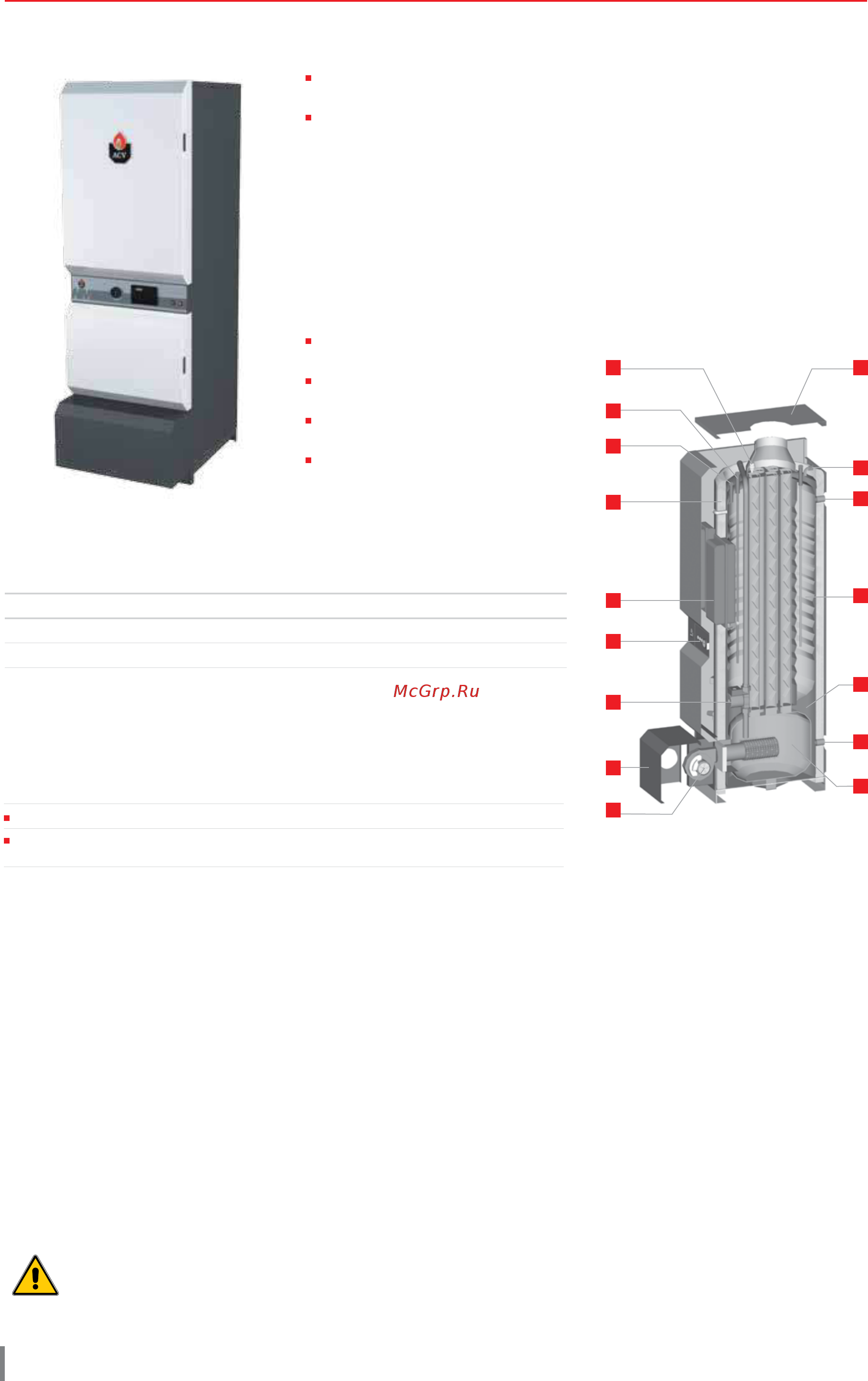

УСТРОЙСТВО КОТЛА
1 Автоматический воздухоотводчик
2 Подача санитарной холодной воды
3 Температурные датчики контроля
температуры и защиты от перегрева
4 Теплоизоляция из пенополиуретана
5 Расширительные баки (перв. контур)
6 Панель управления c котловым
контроллером
7 Насос внутренней рециркуляции
8 Звукоизоляционный кожух горелки
(поставляется с горелкой)
9 Газовая горелка BG2000-M
10 Верхняя панель обшивки
11 Подающая линия теплоносителя
12 Подающая линия теплоносителя
(при замене предыдущей модели)
13 Внутренний бойлер из нержавеющей
стали
14 Внешний бак с теплоносителем,
омывающим камеру сгорания
15 Возвратная линия теплоносителя
16 Камера сгорания
ОБЩИЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Макс. рабочее давление
Контур отопления: 3 бар
Контур водоснабжения: 10 бар
Макс. испытательное давление
Контур отопления: 4,5 бар
Контур водоснабжения: 13 бар
Максимальная температура
+90 °C
Подключение электропитания
~ 230 В / 50 Гц
ОПИСАНИЕ
Отопительный котел со встроенным
бойлером высокой производительности
Производительность горячей воды
длятребовательных объектов:
– «HeatMaster
®
71» : производит
646литров за 10 минут и 2133 литра
за первый час, а в непрерывном ре-
жиме 1835 литров подогретой воды
(при ∆t 30°C)
– «HeatMaster
®
101N» : производит
905 литров за 10 минут и 3172 литра
за первый час, а в непрерывном
режиме 2776 литров горячей воды
(при ∆t 30°C)
Может быть укомплектован газовой
или жидкотопливными горелками
Поставляется в комплекте с газовой
горелкой с модуляцией мощности
Оснащение котла позволяет быстро
ввести его в эксплуатацию
Управление котлом осуществляет
котловой контроллер MCBA
АКСЕССУАРЫ
Для комплектации автоматикой см. раздел «Устройства контроля и управления»
Для комплектации гидравлическими аксессуарами см. раздел
«Гидравлические принадлежности»
Обязательно укомплектуйте котел группой безопасности бойлера!
