Р а з д е л У С ТА Н О В Щ И К ( r u )
7112341.01 (1-01/13)
КЛЕММНАЯ КОЛОДКА M3
Клеммы 1 - 3: Неиспользуемые .
Клеммы 4 - 5: Подключение насоса бойлера горячей воды.
Клеммы 6 - 7: подключение насоса системы отопления (снаружи внизу гидравлического разделителя).
Если котел подключен к системе тёплых полов, монтажник должен установить термостат безопасности, для защиты
системы от перегрева.
Для подключения кабелей к клеммным колодкам, используйте специальные отверстия, имеющиеся в нижней
части котла.
11.1 ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
Соединения, имеющиеся на клеммной колодке M1 имеют высокое напряжение (230 В). Перед соединением проверьте,
что оборудование не подключено к электропитанию. Убедитесь в соблюдении правильной полярностиL(ФАЗА) -
N(НЕЙТРАЛЬ).
Для подключения термостата температуры помещения
следуйте нижеописанным инструкциям:
• отключите котел от электропитания;
• откройте клеммную панель M1;
• удалите перемычку с головок контактов 1-2 и подключите
проводки Термостата температуры в помещении;
• подключите котел к электросети и убедитесь, что
термостат температуры в помещении работает
корректно.

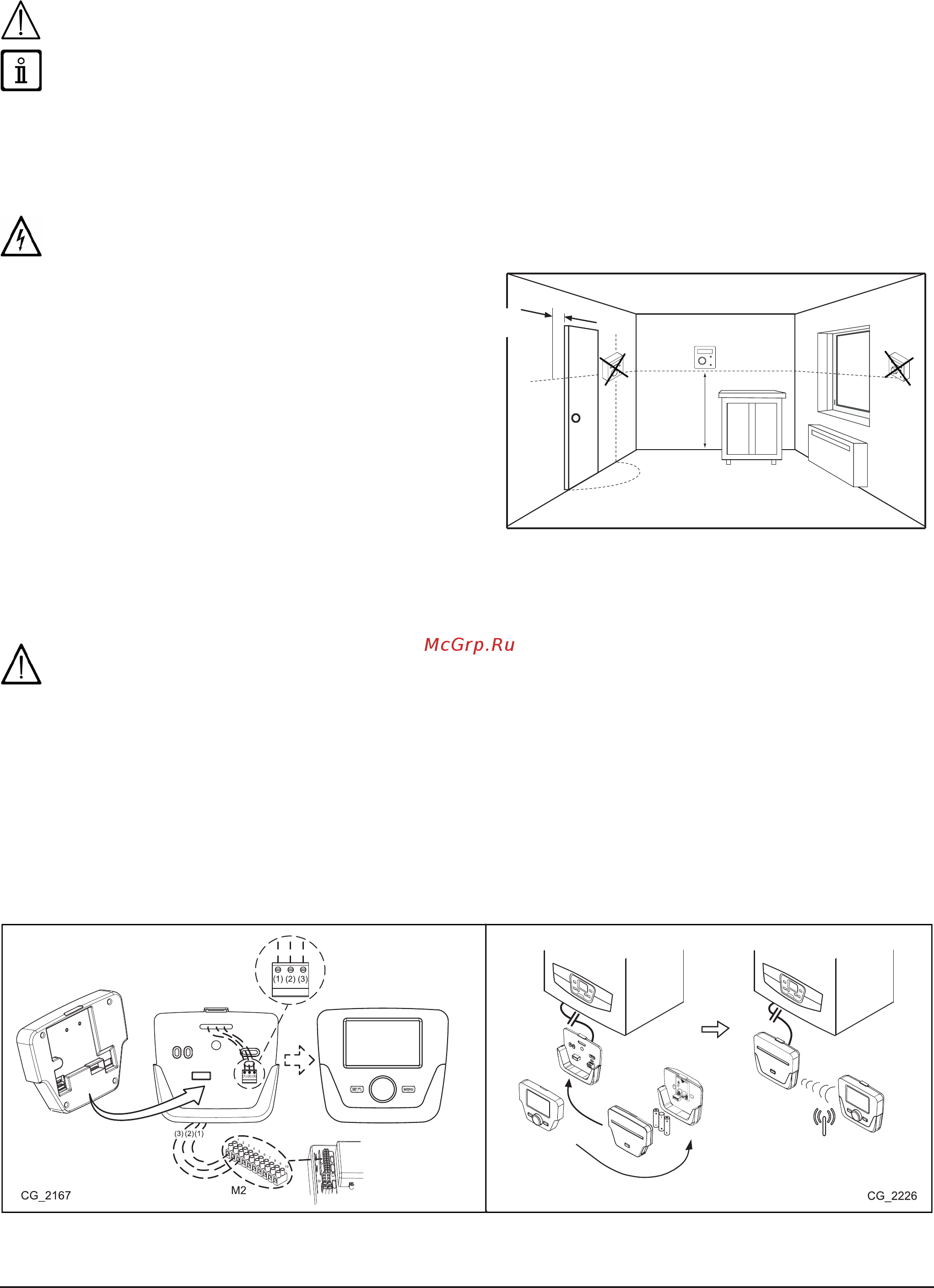

11.2 АКСЕССУАРЫ, КОТОРЫЕ НЕ ВКЛЮЧЕНЫ В КОМПЛЕКТ ПОСТАВКИ
11.2.1 ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Кабель (1) от клеммной колодки М2 котла имеет питание (12 В) для подсветки дисплея. Подсоединение этого кабеля не
является необходимым для работы пульта дистанционного управления.
Для работы настенного котла с пультом дистанционного управления, вам нужно купить опцию A поставляемую с
базовым основанием A1. Смотрите также инструкции, прилагаемые к устройству A для правильной процедуры монтажа
и использования.
• Отключите электрическое питание котла.
• Проведите три кабеля от клеммной колодки M2 котла, в отверстие базового основания A1, прикрепляемого к стене.
• Подключите кабели 1-2-3 клеммной колодки M2 котла соответственно к клеммам (1)-(2)-(3) клеммной колодки базового
основания A1.
• Зафиксируйте базовое основание A1 на стене с помощью болтов и винтов, поставляемых в комплекте.
• Присоедините панель управления A к основанию, находящемуся на стене.
• Подключите электропитание к котлу и проверьте работу дистанционного пульта.
A1
A
A - A1
A
A1
A1
A
B
B1
B
B1
Min. 200 mm
1500mm
