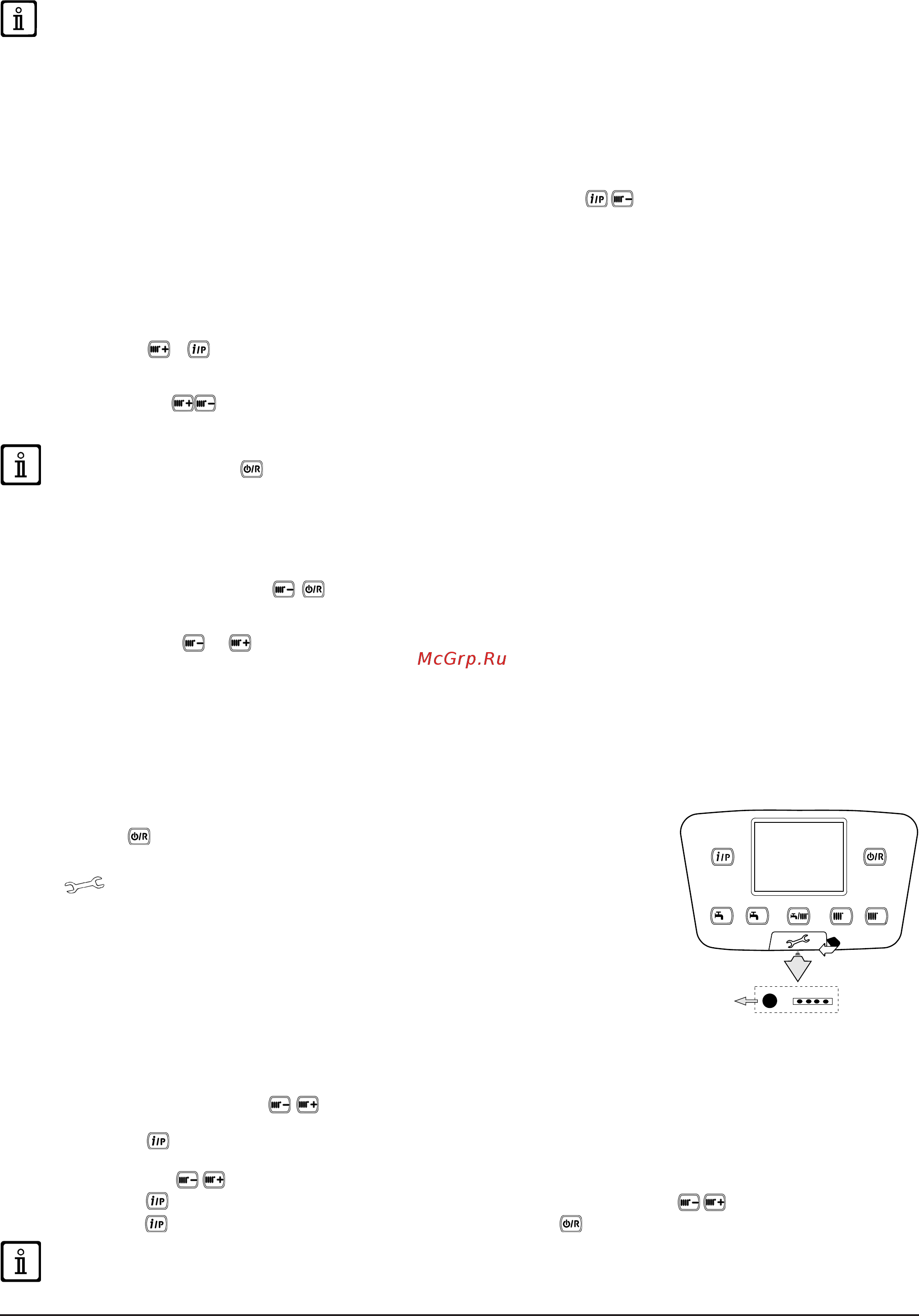

7112341.01 (1-01/13) 14
Р а з д е л У С ТА Н О В Щ И К ( r u )
11.2.7 СОЛНЕЧНАЯ СИСТЕМА (“SECTION” F)
С помощью внешнего модуля AGU 2.550, входящего в комплект поставки, вы можете управлять солнечной системой. Для
подключения системы, ознакомьтесь с инструкциями, прилагаемым к устройству.
ГИДРАВЛИЧЕСКИЕ СХЕМЫ ОПИСАННЫХ ТИПОВ СИСТЕМ ПРИВОДЯТСЯ В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ
“SECTION” F.
12. СПЕЦИАЛЬНЫЕ ФУНКЦИИ
12.1 ФУНКЦИЯ УДАЛЕНИЯ ВОЗДУХА ИЗ СИСТЕМЫ ОТОПЛЕНИЯ
Эта функция позволяет упростить удаление воздуха из отопительного контура после установки котла или после проведения
обслуживания, для которого потребовалось слить воду из первичного теплообменника.
Для включения функции дегазации системы одновременно нажмите на кнопки на 6 секунд. Когда функция включена,
на дисплее на несколько секунд появится надпись On, а затем - командная строка 312.
Электронная плата активирует циклическое включение/выключение циркуляционного насоса на протяжении 10 минут.
Функция автоматически выключится в конце цикла. Чтобы вручную выйти из этого режима, нажмите еще раз вместе
кнопки указанные выше в течение 6 секунд.
12.2 ФУНКЦИЯ КАЛИБРОВКИ ГАЗОВОГО КЛАПАНА
Калибровка газового клапана осуществляется следующим образом:
• Нажмите кнопки и одновременно и удерживайте их не менее 6 секунд. Когда функция активируется, на дисплее
появится на несколько секунд надпись “On” затем появится строчка программы “304”, чередующаяся с показателем %
мощности котла.
• Используйте кнопки чтобы осуществить постепенную настройку мощности (чувствительность 1%).
• Для выхода нажмите кнопки одновременно и удерживайте их не менее 6 секунд, как описано в первом пункте.
При нажатии на кнопку в течении 15 секунд отображается значение температуры на подаче.
12.3 ФУНКЦ ОЧИСТКИ ДЫМОХОДА
При этой функции котел работает на максимальной мощности отопления. Чтобы активировать функцию, выполните
следующие действия:
• Нажмите одновременно кнопки и удерживайте их не менее 6 секунд, Когда функция будет активирована,
на дисплее появится на несколько секунд надпись “On”, затем отразится строка программы “303”, чередующаяся с
показателем мощности котла.
• Используйте кнопки и чтобы регулировать мощность котла 1=минимальная, 2=максимально горячая вода,
3=максимальный нагрев.
• Чтобы остановить действие функции, повторите действие, описанное в пункте 1.
13. НЕИСПРАВНОСТИ, КОТОРЫЕ НЕ МОГУТ БЫТЬ УСТРАНЕНЫ
ПОЛЬЗОВАТЕЛЕМ
В случае НЕИСПРАВНОСТИ, неисправности, которая не может быть сброшена путем
нажатия кнопки (такие как, например, E151 или более 5 попыток пользователя
сбросить вручную с помощью кнопки RESET), необходимо возможно произвести
перезапуск котла, нажав черную кнопку (R) расположенную под резиновой заглушкой
(символ ) на передней панели управления (см. рисунок сбоку).
14. НАСТРОЙКА ПАРАМЕТРОВ
Для программирования параметров электронной платы котла, выполните следующие действия:
• Одновременно нажмите кнопки и удерживайте в течение 6 секунд, пока на дисплее не отображается строка
программы “P02” , чередующаяся с выставленным параметром;
• Нажмите кнопку и удерживайте ее в течение 6 секунд, пока на дисплее не появится надпись “On”, отпустите кнопку,
и на дисплее отобразится “P01”;
• Используйте кнопки для прокрутки списка параметров;
• Нажмите кнопку , выбранное значение параметра начинает мигать, нажмите кнопки для изменения значения;
• нажмите кнопку , чтобы подтвердить значение, или нажмите кнопку чтобы выйти без сохранения.
Более подробная информация о параметрах, перечисленных в следующей таблице, входит в поставку вместе
с необходимыми опциями.
