7112341.01 (1-01/13) 16
Р а з д е л У С ТА Н О В Щ И К ( r u )
P51 6097 Тип датчика на коллекторе (1= NTC, 2= Pt 1000) - 2 1 2
P52 6110 Постоянная времени здания (зависит от степени теплоизоляции здания) часов 15 0 50
P53 6220 Версия программного обеспечения - --- 0 99
P54 6600 Адрес устройства LPB (связь через шину) - 1 1 16
P55 6601 Адрес сегмента LPB (связь через шину) - 0 0 14
P56 6640 Источник часов - 0 0 3
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
P57 7045 Время, прошедшее после техобслуживания месяцев xxx 0 240
P58 6704 Показать / Скрыть внутренний код вторичной неисправности (0=нет) - 1 0 1
КОНТРОЛЬ ГОРЕЛКИ
P59 9512 Требуемая скорость розжига об/мин xxx 0 8000
P60 9524 Требуемая минимальная скорость функционирования (низкая скорость) об/мин xxx 0 8000
P61 9529 Требуемая максимальная скорость функционирования (высокая скорость) об/мин xxx 0 8000
ПАРАМЕТРЫ ПАНЕЛИ УПРАВЛЕНИЯ КОТЛОМ
P62 - Единицы измерения (1=бар, °C – 2=PSI, °F) - 1 1 2
P63 - Функционирование панели управления : (1=центральная, 0=локальная) - 1 0 1
P64 - Версия программного обеспечения - xx 0 999
* см. главу “Аксессуары, не входящие в комплект”
xx: значение зависит от версии программного обеспечения xxx : значение зависит от типа котла
(a): параметры на передней панели котла (фиксированная панель управления) (b): параметры на пульте дистанционного управления

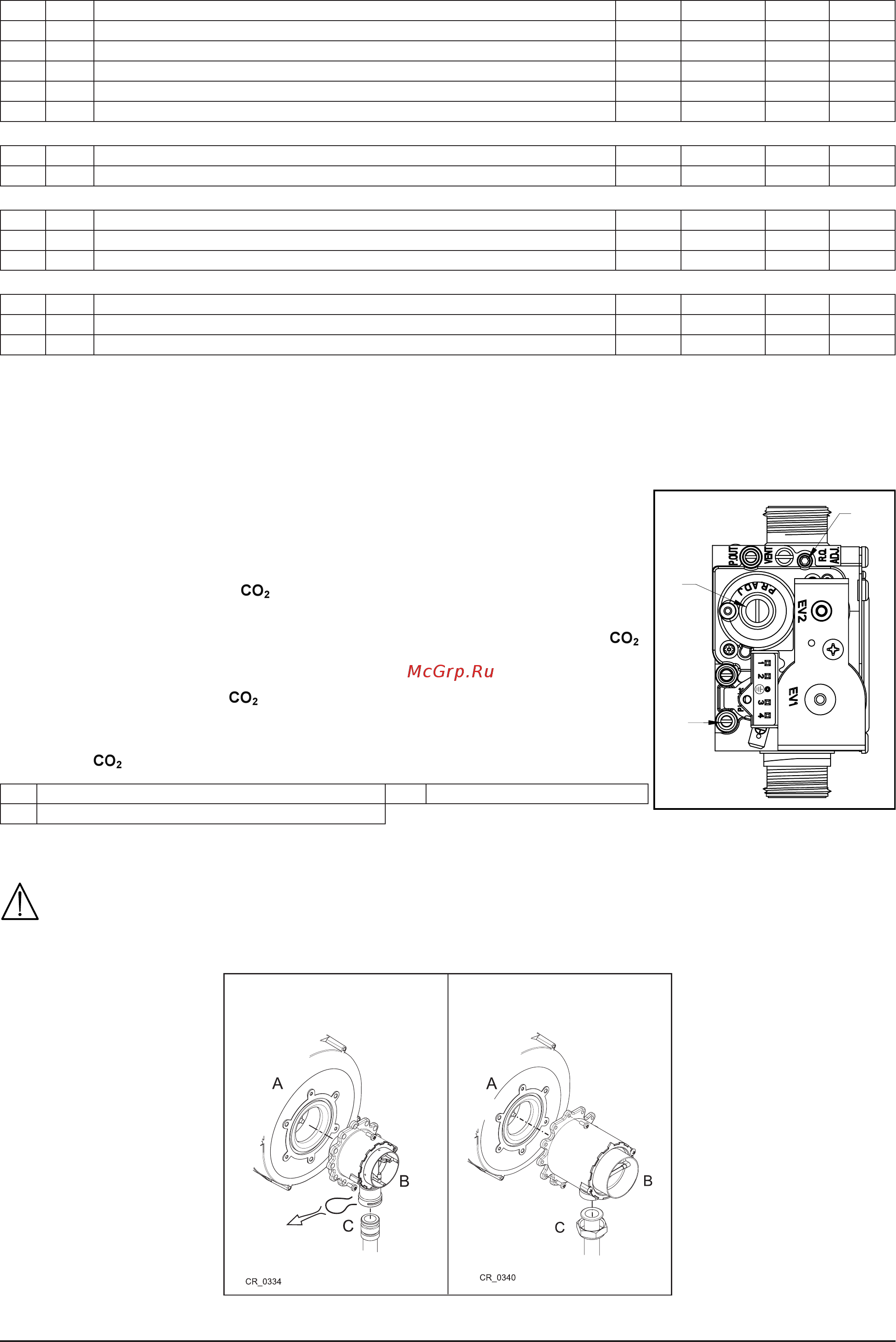

15. КАЛИБРОВКА ГАЗОВОГО КЛАПАНА
Для проведения калибровки газового клапана, включить функцию калибровки, как
описано главе 12.2. Необходимо выполнить перечисленные далее действия:
1) Настройка МАКСИМАЛЬНОЙ мощности
Проверить, что содержание , измеренное в дымоотводящем патрубке при
работающем на максимальной мощности котле, соответствует значению, указанному в
таблице 2 (допуск +/- 0,5%). В противном случае повернуть регулировочный винт (V) на
газовом клапане. Повернуть винт по часовой стрелке для уменьшения содержания
и против часовой стрелки для его увеличения (допуск +/- 0,2%).
2) Настройка МИНИМАЛЬНОЙ мощности
Проверить, что содержание , измеренное в дымоотводящем патрубке при
работающем на минимальной мощности котле, соответствует значению, указанному в
таблице 2 (допуск +/- 0,5%). В противном случае повернуть регулировочный винт (K) на
газовом клапане. Повернуть винт в направлении по часовой стрелке для увеличения
содержания и против часовой стрелки для его уменьшения (допуск +/- 0,2%).
В Регулировочный винт расхода газа Pi Патрубок входного давления
K Регулировочный винт ОТКЛОНЕНИЯ МИНИМУМА
15.1 ЗАМЕНА ГАЗА
В случае перевода котла с метана на пропан (СУГ), перед тем как осуществить регулировку газового клапана согласно
вышеприведенным указаниям, замените блок Вентури (B), как показано на рисунке. Для замены отсоедините
газопроводную трубку (закреплена зажимом на моделях 1.35 - 1.50 -1.60 и резьбовой гайкой G1” на модели 1.70)
и отверните три винта, крепящих фланец. По завершении операции замены, убедитесь, что не произошло утечки газа.
Измените параметры (скорость вентилятора), как показано в таблице 2 по методике, описанной в главе 14.
LUNA DUO-TEC 1.35-1.50-1.60 LUNA DUO-TEC 1.70
