26 | Охрана окружающей среды и утилизация
Gaz 6000 W6720813742 (2015/02)
13.2 Испытание на герметичность системы отвода
дымовых газов
Измерение O
2
или CO
2
в воздухе для горения.
Используйте для измерения зонд с кольцевой щелью.
Измерение концентрации O
2
или CO
2
в воздухе для горения
позволяет в системе отвода дымовых газов C
12
и C
32
проверить
герметичность путей отвода дымовых газов. Содержание O
2
не
должно быть менее 20,6 %. Содержание CO
2
не должно превышать
0,2 %.
▶ Откройте вентили на радиаторах или кран горячей воды, чтобы
обеспечить отбор тепла.
▶ Включите котёл и подождите несколько минут.
▶ Снимите заглушку с измерительного штуцера воздуха для
горения [2].
▶ Вставьте зонд дымовых газов в штуцер и загерметизируйте место
измерения.

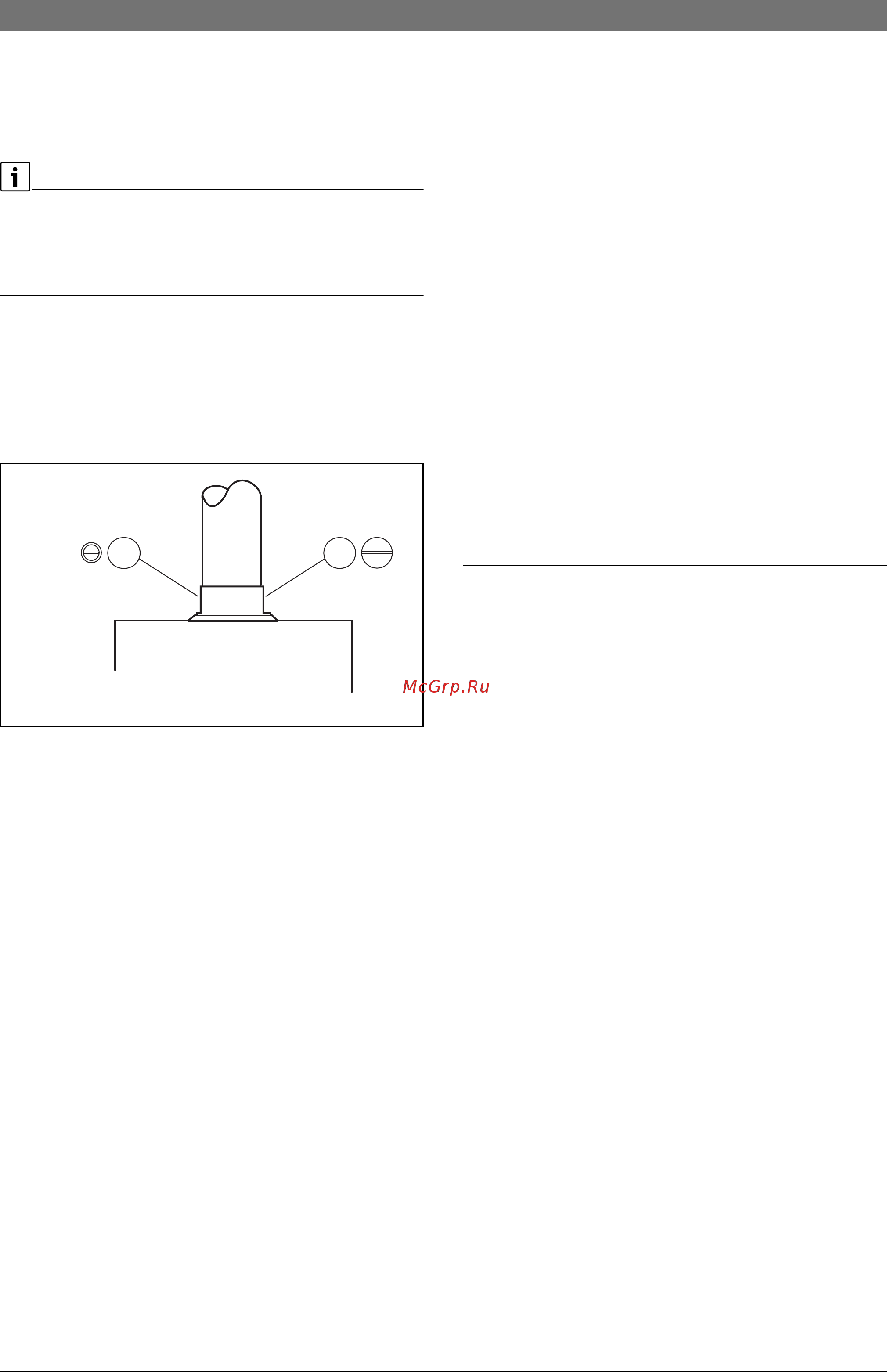

Рис. 32 Штуцер для измерения дымовых газов и штуцер для
измерения воздуха для горения
[1] Штуцер для измерения дымовых газов
[2] Штуцер для измерения воздуха для горения
▶ Вызовите сервисную функцию 1.2F и установите режим работы
4 ( глава 11.2, со стр. 21).
▶ Измерьте содержание O
2
и CO
2
.
▶ Вызовите сервисную функцию 1.2F и установите режим работы
0 ( глава 11.2, со стр. 21) или нажмите кнопку "Назад".
▶ Выключите котёл.
▶ Удалите зонд дымовых газов.
▶ Установите заглушку.
13.3 Измерение СО в дымовых газах
Используйте для измерения многодырочный зонд дымовых газов.
▶ Откройте вентили на радиаторах или кран горячей воды, чтобы
обеспечить отбор тепла.
▶ Включите котёл и подождите несколько минут.
▶ Снимите заглушку с измерительного штуцера дымовых газов
( рис. 32, [1]).
▶ Вставьте зонд дымовых газов в штуцер до упора и
загерметизируйте место измерения.
▶ Вызовите сервисную функцию 1.2F и установите режим работы
4 ( глава 11.2, со стр. 21).
▶ Измерьте содержание CO.
▶ Вызовите сервисную функцию 1.2F и установите режим работы
0 ( глава 11.2, со стр. 21) или нажмите кнопку "Назад".
▶ Выключите котёл.
▶ Удалите зонд дымовых газов.
▶ Установите заглушку.
13.4 Измерение потерь с дымовыми газами
Для измерения требуется зонд и датчик температуры.
▶ Откройте вентили на радиаторах или кран горячей воды, чтобы
обеспечить отбор тепла.
▶ Включите котёл и подождите несколько минут.
▶ Снимите заглушку с измерительного штуцера дымовых газов [1].
▶ Вставьте зонд примерно на 60 мм в штуцер и найдите положение
с максимальной температурой дымовых газов.
▶ Уплотните место измерения.
▶ Снимите заглушку с измерительного штуцера воздуха для
горения [2].
▶ Вставьте датчик температуры в штуцер примерно на 20 мм.
▶ Уплотните место измерения.
▶ Вызовите сервисную функцию 1.2F и установите режим работы
4 ( глава 11.2, со стр. 21).
▶ Измерьте потери тепла с дымовыми газами или
теплотехнический КПД при температуре котла 60 °C.
▶ Вызовите сервисную функцию 1.2F и установите режим работы
0 ( глава 11.2, со стр. 21) или нажмите кнопку "Назад".
▶ Выключите котёл.
▶ Удалите измерительный зонд.
▶ Выньте датчик температуры.
▶ Установите заглушку.
14 Охрана окружающей среды и утилизация
Защита окружающей среды - это основной принцип деятельности
предприятий группы Bosch.
Качество продукции, экономичность и охрана окружающей среды -
это для нас равнозначные цели. Мы строго выполняем законы и
правила охраны окружающей среды.
Для защиты окружающей среды мы с учётом экономических
аспектов применяем наилучшую технику и материалы.
Упаковка
При изготовлении упаковки мы учитываем национальные правила
утилизации упаковочных материалов, которые гарантируют
оптимальные возможности для их переработки.
Все используемые упаковочные материалы экологичны и подлежат
вторичной переработке.
Оборудование, отслужившее свой срок
Приборы, отслужившие свой срок, содержат материалы, которые
можно отправлять на переработку.
Компоненты системы легко разделяются. Пластмасса имеет
маркировку. Поэтому различные конструктивные узлы можно
сортировать и отправлять на переработку или утилизировать.
FLUE
FLUE
0 010 005 985-001
21
