Монтаж | 13
6720813742 (2015/02)Gaz 6000 W

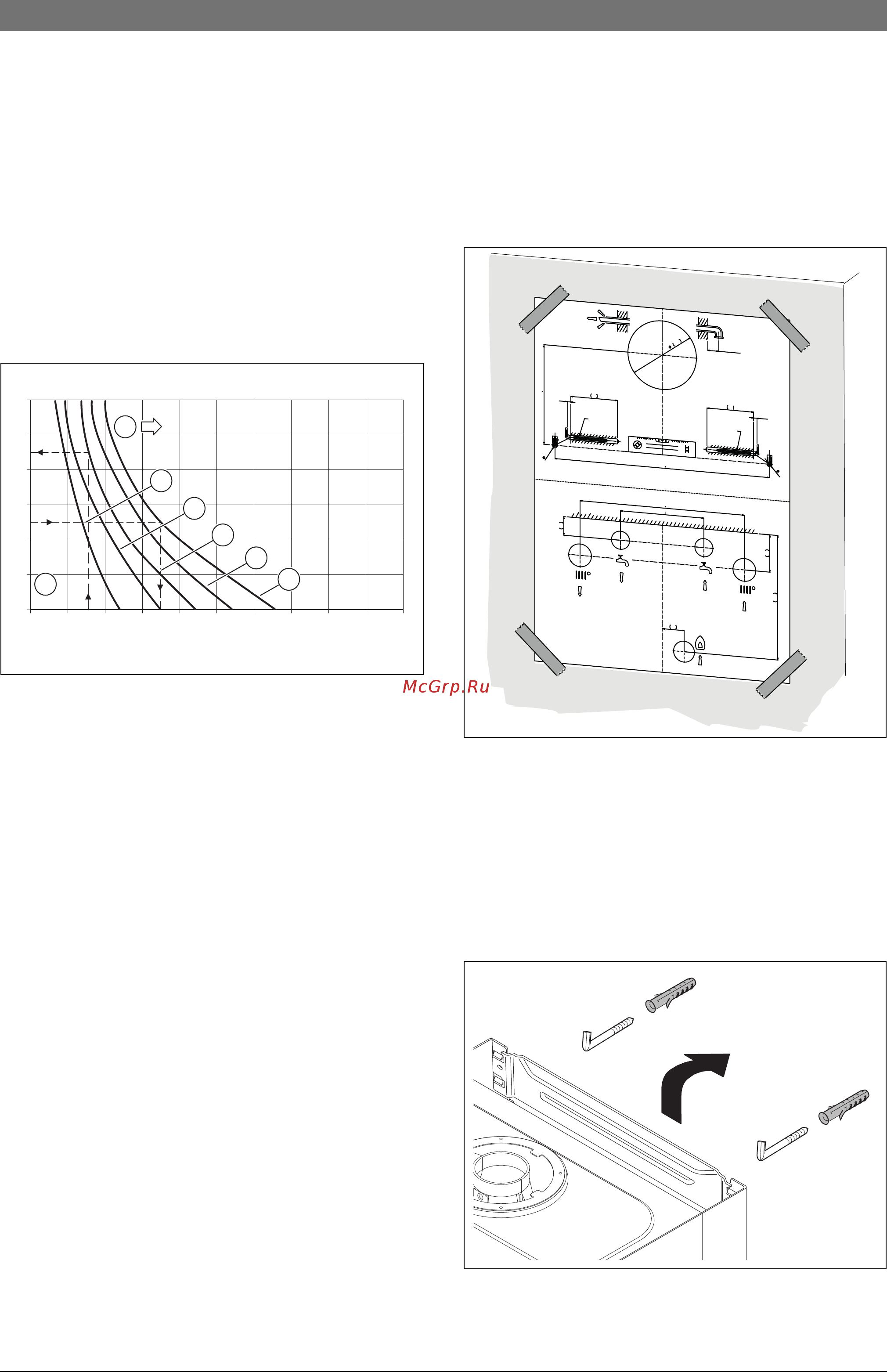

5.3 Проверка объёма расширительного бака
По приведённому далее графику можно сделать предварительную
оценку, достаточно ли встроенного расширительного бака или
требуется дополнительный бак (кроме обогрева пола).
Для показанных характеристик учитывалось следующие
показатели:
• За начальное количество воды в расширительном баке
принимается 1 % от объёма системы отопления или 20 %
номинального объёма в расширительном баке
• Перепад рабочего давления предохранительного клапана
0,5 бар в соответствии с DIN 3320
• Предварительное давление расширительного бака
соответствует статической высоте системы над котлом.
• Максимальное рабочее давление: 3 бар
Рис. 11 Характеристики расширительного бака
I Предварительное давление 0,2 бар
II Предварительное давление 0,5 бар (первоначальная
установка)
III Предварительное давление 0,75 бар
IV Предварительное давление 1,0 бар
V Предварительное давление 1,2 бар
t
V
Температура подающей линии
V
A
Объём системы в литрах
A Рабочая область расширительного бака
B Требуется дополнительный расширительный бак
▶ В граничных областях точный размер бака определяется по
DIN EN 12828.
▶ Если точка пересечения находится справа рядом с кривой, то
нужно установить дополнительный расширительный бак.
5.4 Монтаж котла
Отверстия и проём в стене
▶ Закрепите на стене монтажный шаблон, находящийся в
технической документации, при этом боковые расстояния до
препятствий должны быть не менее 100 мм ( стр. 6).
▶ Сделайте отверстия для крюков по монтажному шаблону.
▶ Если требуется, сделайте проём в стене для отвода дымовых
газов.
Рис. 12 Монтажный шаблон
▶ Удалите монтажный шаблон.
Подвеска котла
▶ Удалите упаковку, при этом учитывайте указания на упаковке.
▶ Проверьте указанную на заводской табличке страну назначения
и вид газа, поставляемого газоснабжающей организацией.
1. Вставьте дюбели.
2. Вверните крюки.
3. Приставьте котёл к стене и повесьте на крюки.
Рис. 13 Подвешивание котла на крюки
450 500350 400250200 300150100500
30
90
70
80
60
50
40
0 010 005 943-001
T/°C
V
A
/l
B
A
IV
III
II
I
V
S
8
x 6
0
mm.
S8
x
6
0
m
m.
1
3
4
1
7
5
5
+
1
0
60
200
8
160
1
5
+1
0
110
3
5
7
5
2
6
4
1
30
3
4
5
1
1
6
0
mm.
8
0 010 005 944-001
0 001 005 947-001
1.
2.
3.
