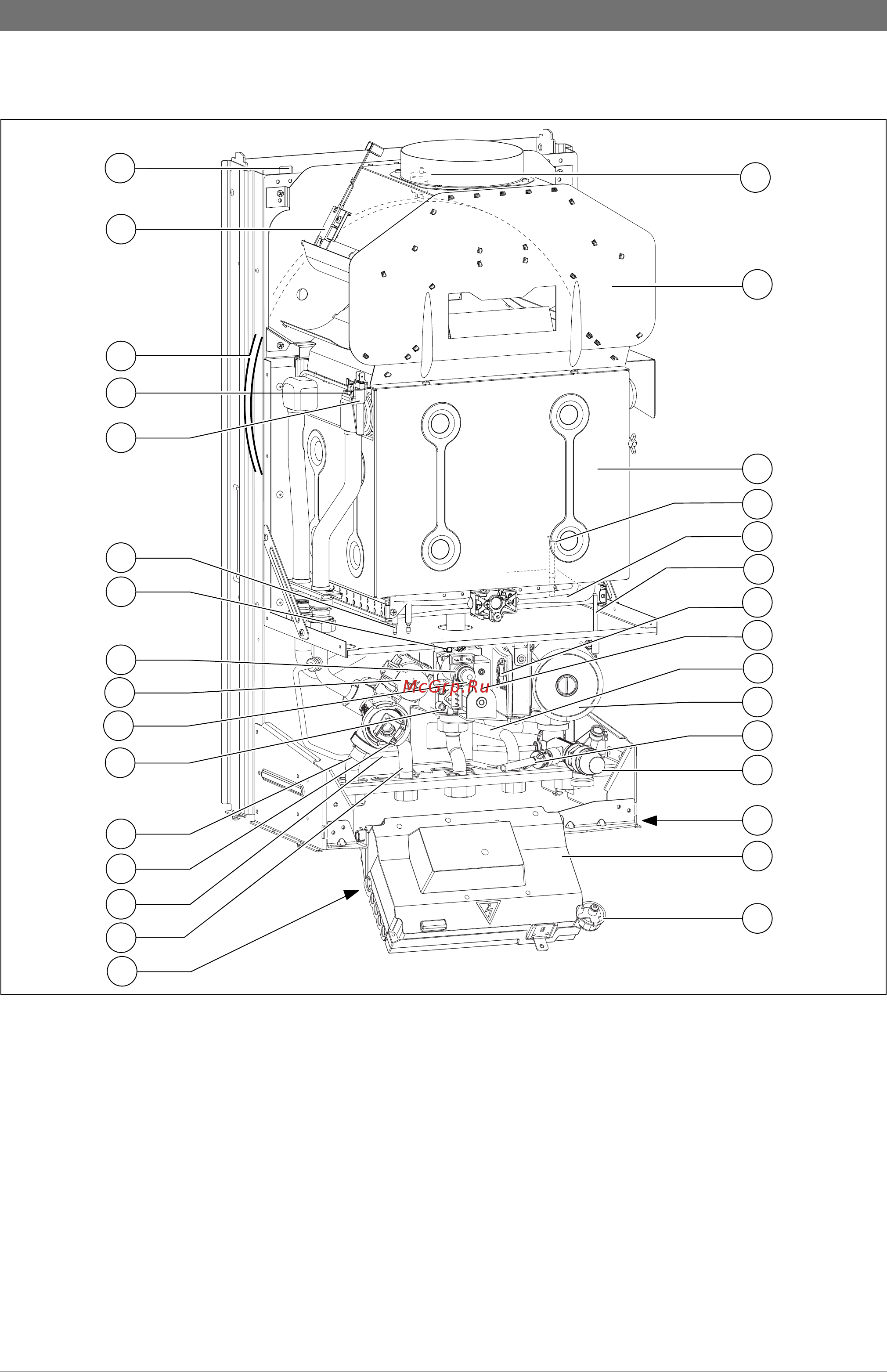

10 Сведения о приборе ги 3 9 Конструкция прибора 25А Рис 4 1 Автоматический воздухоотводчик 2 Контроль тяги защитный коллектор дымовых газов 3 Камера сгорания 4 Контролирующий электрод 5 Корпус горелки с коллектором форсунок 6 Контроль тяги камера сгорания 7 Переключатель частоты вращения насоса 8 Газовая арматура 9 Обратная линия бойлера 10 Отопительный насос 11 Сливной кран 12 Предохранительный клапан отопительный контур 13 Заводская табличка 14 Сойоте 15 Манометр 16 Наклейка с типом прибора 6 720 613 665 2007 10 17 подающая линия бойлера водонагревателя 18 Байпас 19 3 ХОД КЛАПАН 20 Подающая линия отопительного контура 21 Штуцер для измерения давления подаваемого газа 22 Регулировочный винт минимального расхода газа 23 Двигатель 24 Регулировочный винт максимального расхода газа 25 Измерительный штуцер давление перед форсунками 26 Запальник 27 Датчик температуры подающей линии 28 Ограничитель температуры теплообменника 29 Расширительный бак 30 Защитный коллектор дымовых газов 31 Проушины для подвески
