Сведения о приборе | 11ru
6 720 613 665 (2007/10)

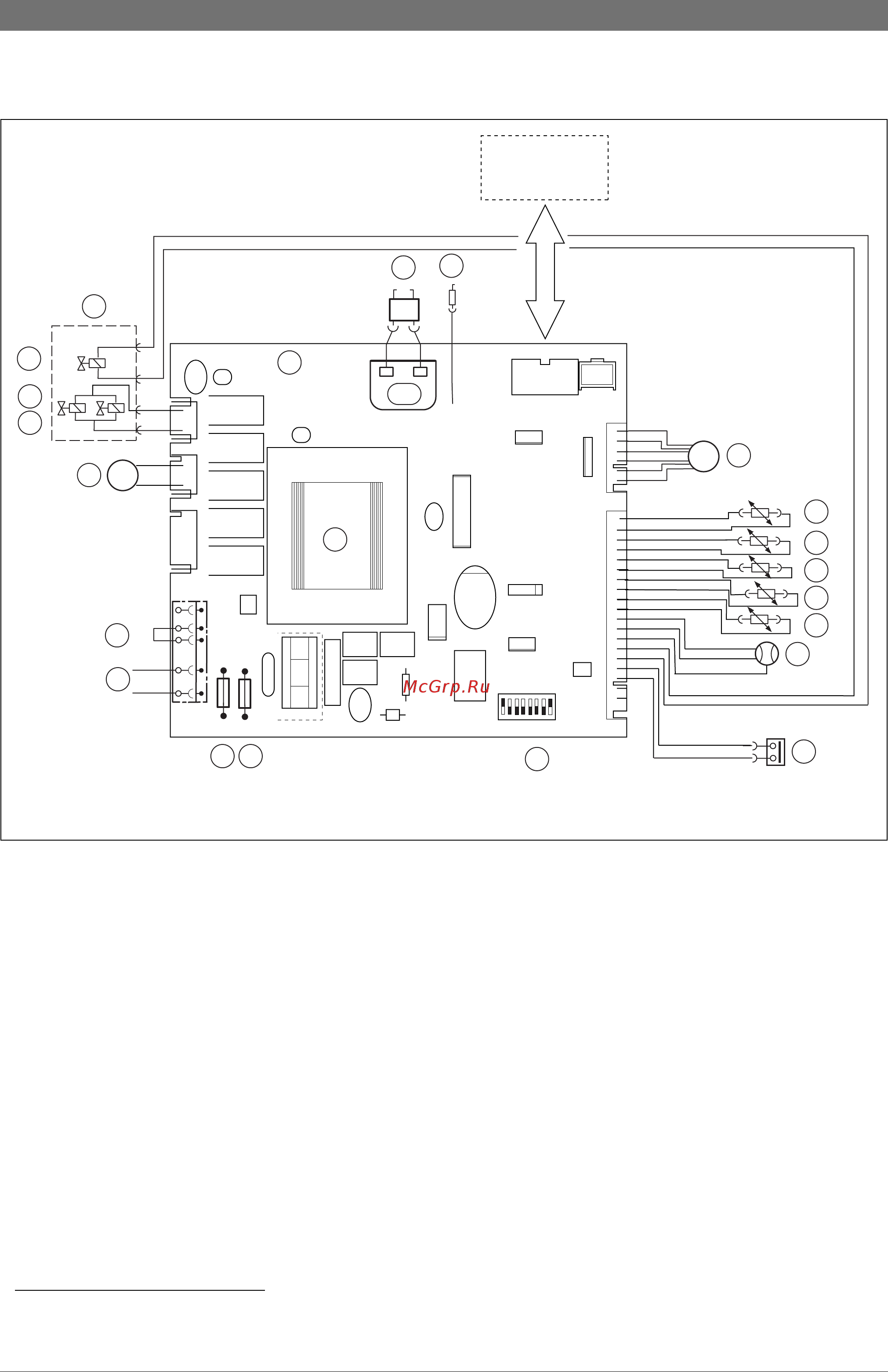

3.10 Электрическая схема
Рис 5
1 Электронная плата
2 Запальник
3 Контролирующий электрод
4 Электродвигатель 3-ходового клапана (ZSA)
5 Датчик температуры подающей линии
6 Датчик температуры камеры горения (ZWA)
7 Контроль тяги (защитный коллектор дымовых газов)
8 Контроль тяги (камера сгорания)
9 Датчик температуры бойлера (NTC) (ZSA)
10 Расходомер (гидротурбинка) (ZWA)
11 Ограничитель температуры теплообменника
12 Переключатели DIP
13 Предохранитель T 1,6 A
14 Предохранитель T 1,6 A
15 Соединение 230 В переменный ток
16 Подключение 230 В on/off регулятора температуры
помещения
1)
17 Трансформатор
18 Отопительный насос
19 Электромагнитный клапан 2
20 Электромагнитный клапан 1
21 Регулирующий электромагнит
22 Газовая арматура
+5V
S
GND
MMI INTERFACE
LED
L
N
L
N
4.1
M
N
L
N
6 720 613 645-05.1O
M
1
2
3
4
5
6
7
8
9
10
11
12
1
2
345678
1314
TH2
TH1
15
16
18
19
20
21
22
17
1) Перед подключением удалить перемычку
