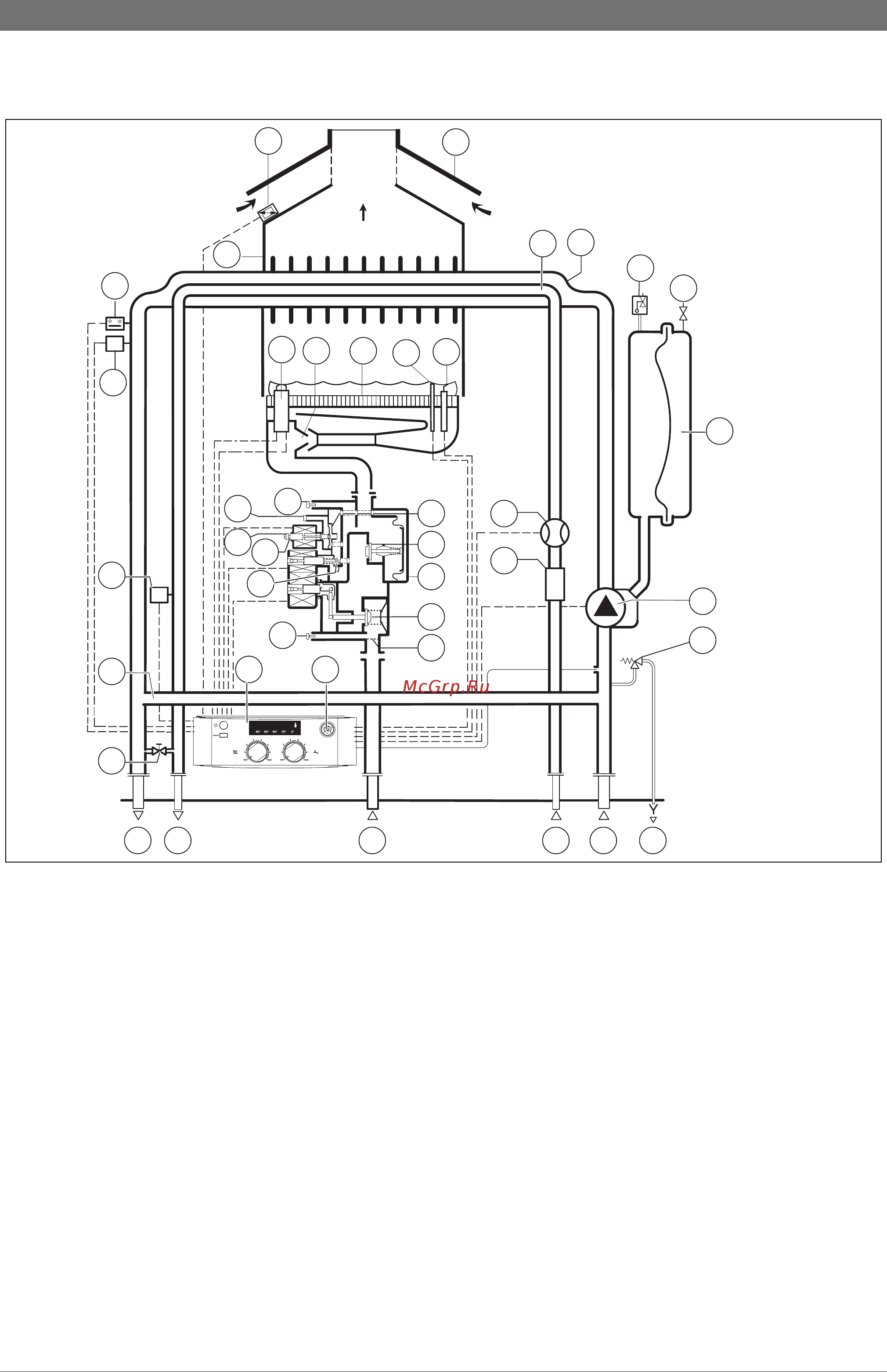

12 Сведения о приборе ги 3 11 Гидравлическая схема ZWA Рис 6 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 Контроль тяги камера сгорания Защитный коллектор дымовых газов Теплообменник горячей воды Теплообменник Автоматический воздухоотводчик Клапан для заполнения азотом Запальник Сопла инжектора Горелка Датчик температуры горячей воды Контролирующий электрод Расширительный бак Измерительный штуцер давление перед форсунками Отверстие выравнивания давления Регулировочный винт минимального расхода газа Регулировочный винт максимального расхода газа Регулирующий клапан давления управления Штуцер для измерения давления подаваемого газа Регулятор давления Регулирующий клапан давления управления Газовая арматура Тарелка главного клапана 6 720 613 665 2007 10 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 Сетчатый фильтр Расходомер гидротурбинка Ограничитель протока с фильтром и фильтрующей сеткой Отопительный насос Предохранительный клапан отопительный контур сток Обратная линия отопительного контура Вход холодной воды Вход газа Манометр Со1гопю Выход горячей воды Подающая линия отопительного контура Кран подпитки Байпас Датчик температуры горячей воды Датчик температуры подающей линии Ограничитель температуры теплообменника Камера сгорания
