10 | Монтаж/демонтаж
Solid 2000H SFH 22 HNS6720858344 (2016/07)
Если установлен предохранительный теплообменник или
электронагревательный элемент, то нужно его демонтировать,
прежде чем снимать боковую стенку.

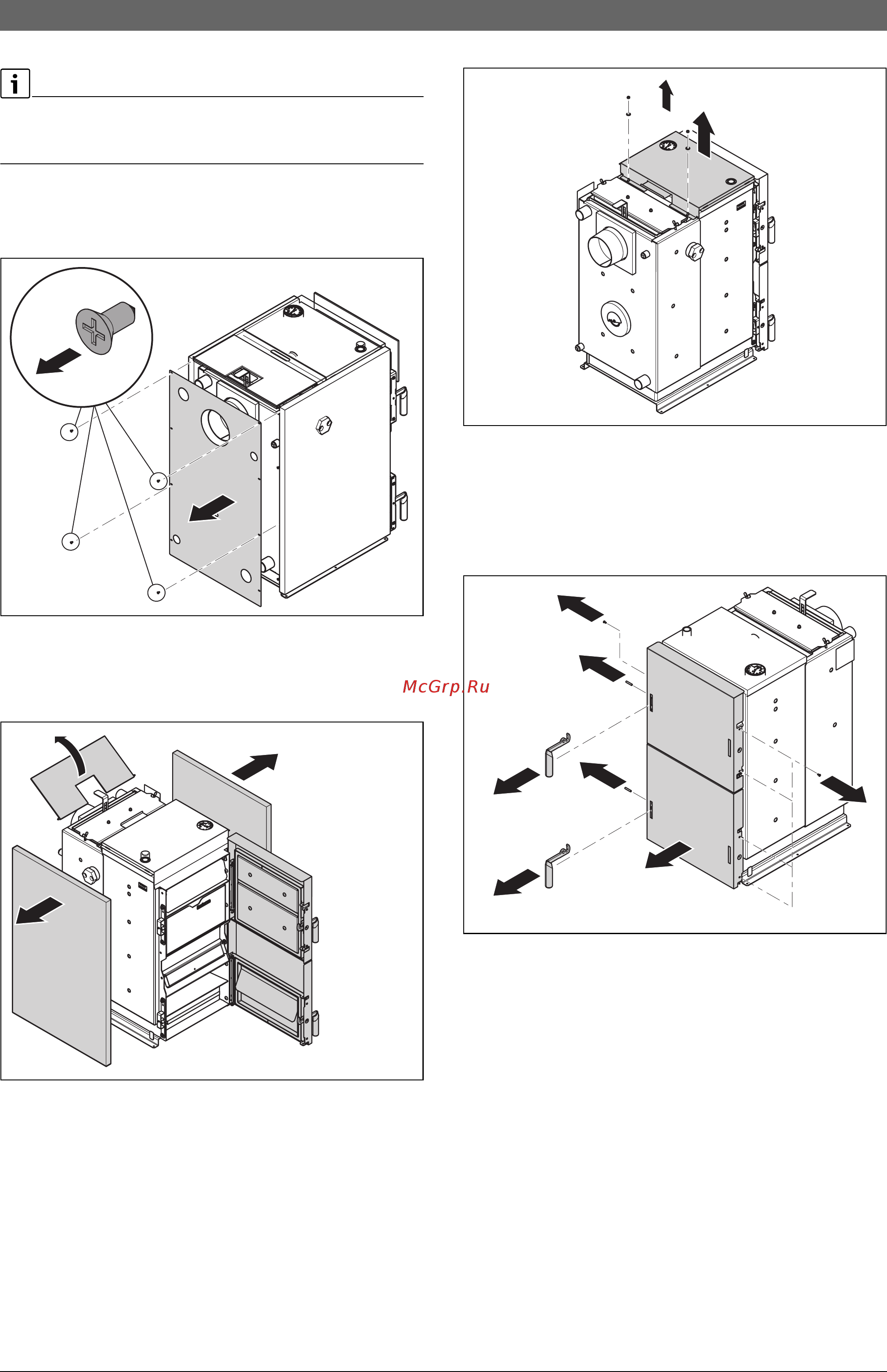

6.2.1 Демонтаж облицовки котла
▶ Отверните винты на задней стенке [1].
▶ Снимите заднюю стенку [2].
Рис. 7 Демонтаж задней стенки
▶ Снимите крышку коллектора дымовых газов [1].
▶ Снимите правую облицовку котла [2].
▶ Снимите левую облицовку котла [2].
Рис. 8 Снимите крышку коллектора дымовых газов
▶ Отверните гайки [3].
▶ Снимите крышку котла [4].
Рис. 9 Снятие крышки котла
6.2.2 Демонтаж облицовки двери
▶ Удалите штифты ручек дверей [1].
▶ Удалите ручки дверей [2].
▶ Отверните винты облицовки двери [3].
▶ Снимите облицовку двери [4].
Рис. 10 Снятие облицовки двери
0010008949-001
1.
2.
0010008948-001
1.
2.
2.
0010008960-001
3.
4.
0010008950-001
1.
2.
3.
3.
2.
4.
1.
