Информация об изделии | 7
6720858344 (2016/07)Solid 2000H SFH 22 HNS
2.10 Инструменты, материалы и вспомогательные
средства
Для монтажа и технического обслуживания напольного котла
требуются:
• Стандартный набор инструментов для работ с газовым и
водопроводным оборудованием
2.11 Размеры

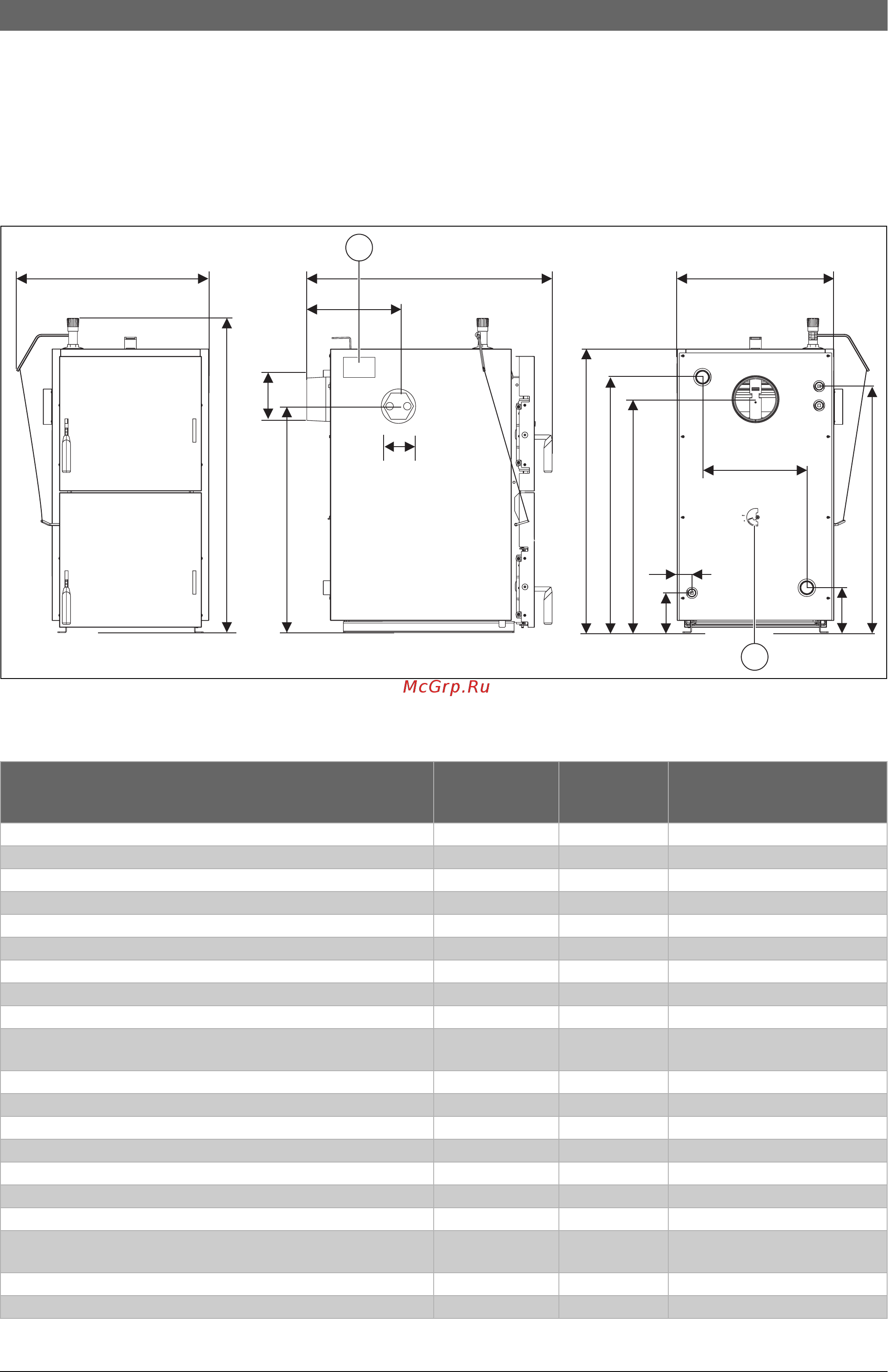

Рис. 5 Размеры Solid 2000H SFH 22 HNS
[1] Заводская табличка
[2] Заслонка вторичного воздуха
Таб. 3 Размеры и подключения (другие технические характеристики глава 15.1, стр. 28 и глава 15.2, стр. 28)
0010008929-003
L
B
1
L
SWT
A
2
MV1
MV2
SWT/EH
VK
H
1
H
VK
H
RK
H
AA
H
EL
A
1
RK
1
B
H
D
AA
H
SWT
2
H
MV
Обозначение Единицы
измерения
Тип котла
22
Общая длина котла L [мм] 838
Ширина котла B
1
[мм] 536
Ширина котла общая V [мм] 656
Высота общая H [мм] 1071
Высота котла H
1
[мм] 966
Диаметр подсоединения к дымовой трубе D
AA
[мм] 150
Высота подключения к дымовой трубе H
AA
[мм] 795
Высота подающей линии котла H
VK
[мм] 870
Высота обратной линии котла H
RK
[мм] 153
Высота предохранительного теплообменника/
электронагревательного элемента
H
SWT
[мм] 770
Высота места установки датчика термической защиты H
MV
[мм] 840
Высота слива H
EL
[мм] 135
Расстояние до слива A
1
[мм] 51
Расстояние до подключения VK/RK A
2
[мм] 356
Обратная линия котла RK [дюйм] наружная резьба G 1½
Подающая линия котла VK [дюйм] наружная резьба G 1½
Слив EL [дюйм] внутренняя резьба G ½
Предохранительный теплообменник/электронагревательный
элемент
SWT/EH [дюйм] внутренняя резьба G 2
Место установки датчика термической защиты MV1 [дюйм] внутренняя резьба G ½ (Rp ½ )
Место установки дополнительного датчика MV2 [дюйм] внутренняя резьба G ½ (Rp ½ )
