Монтаж | 13
6720858344 (2016/07)Solid 2000H SFH 22 HNS

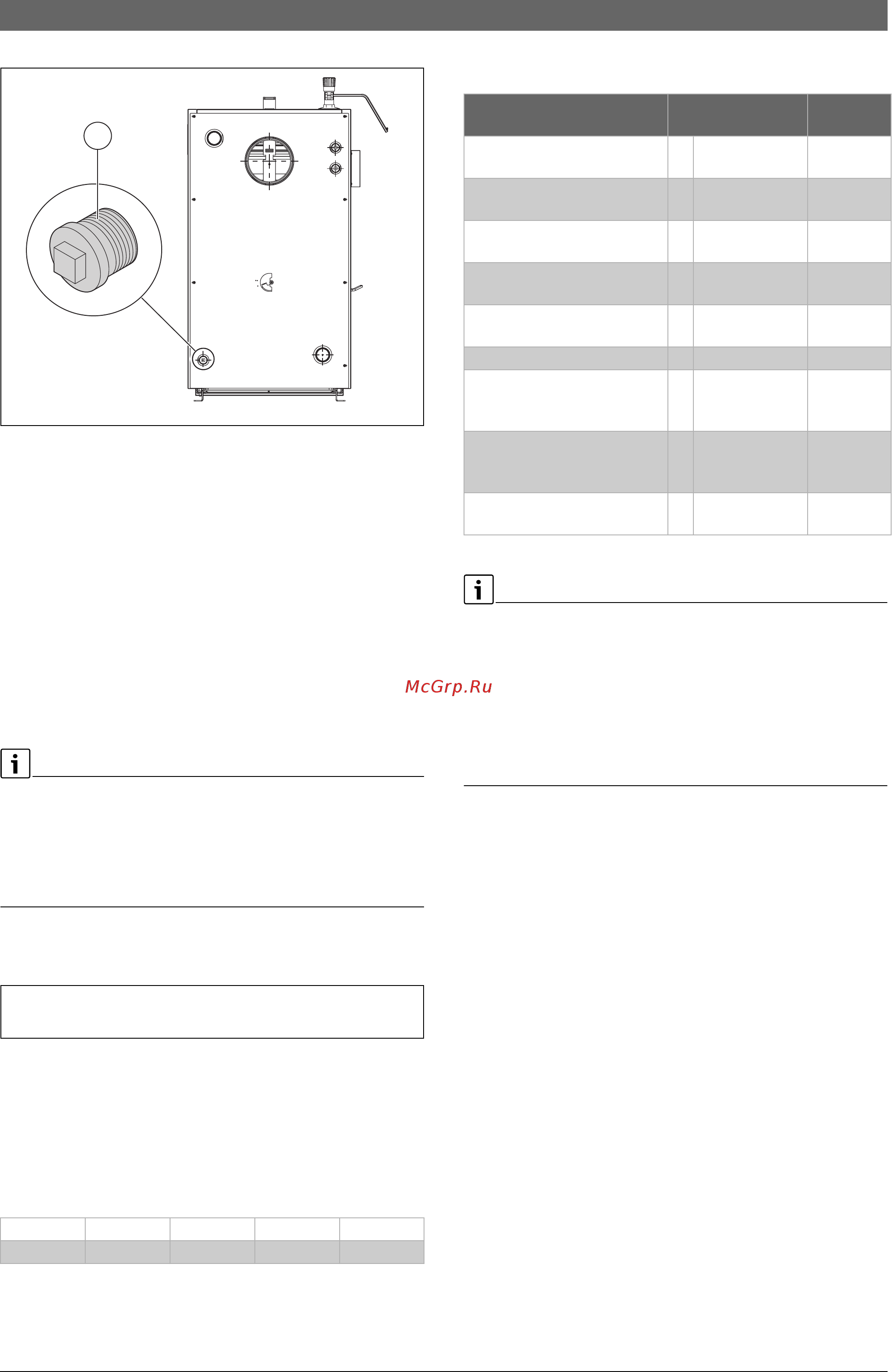

Рис. 15 Гидравлические подключения
[1] Заглушка
8.3 Расчет расширительного бака
При монтаже расширительных баков для котлов мощностью до
50 кВт действуют следующие принципы:
▶ Линия к расширительному баку должна быть как можно короче.
▶ Выполняйте линию к расширительному баку без запорной
арматуры и с возможностью расширения.
▶ Расширительный бак устанавливайте так, чтобы бак не
нагревался вследствие излучаемого тепла.
▶ Проверьте, соответствует ли давление газа в расширительном
баке рассчитанным значениям установки.
▶ Установите давление на входе расширительного бака на
необходимое давление в холодном состоянии.
Проверка расширительного бака, а также проверка давления на
входе должна выполняться не реже одного раза в год.
При правильно выбранном расширительном сосуде при рабочей
температуре в 10...90 °C разность давлений между холодной и
прогретой отопительной системой не должна составлять > 0,6 бар.
▶ Проверить разность давлений в ходе проверки отопления.
Рассчитать вместительность расширительного бака
Вместительность расширительного бака:
F. 1 Вместительность расширительного бака
B Разность давлений для котла со значением 0,5 бар
P1 Гидростатическое давление, абсолютное давление [бар]
V Повышенный объем воды во всей системе V = G x v
1,3 Коэффициент безопасности
G Масса воды в отопительном контуре
v Увеличение удельного объема воды при определенной
разности температур [дм³/кг]
Таб. 5 Увеличение удельного объема воды v при определенной
температуре горячей воды
Пример
Таб. 6 Пример расчета объёма расширительного бака
Чтобы расширительный бак мог увеличить срок службы котла,
необходимо устранить низкотемпературную коррозию в котле, для
чего температура в котле должна поддерживаться не ниже 65 °C
(например, путем повышения температуры обратной линии). Если
не устранить низкотемпературную коррозию, котёл будет
подвергаться коррозии в контуре отвода дымовых газов, а
расширительный бак в большинстве случаев уменьшит срок службы
котла из-за воздействия давления, а также динамической нагрузки
на стенки котла.
8.4 Использование бака-накопителя
Бак-накопитель обеспечивает эксплуатацию котла с оптимальными
номинальными условиями – энергия топлива используется с
оптимальной эффективностью и минимальными выбросами.
Поэтому во многих странах установка бака является обязательной.
Тепло, не использующееся для отопления здания, сохраняется в
баке-накопителе. После сжигания топлива в котле энергия,
необходимая для отопления здания, берётся из бака. Номинальный
размер бака, рекомендованный изготовителем котла, принимается
равным 50 л/кВт мощности котла.
Помимо технических преимуществ использование бака-накопителя
значительно повышает удобство отопления, поддерживая
автоматический режим работы и не требуя частого добавления
топлива.
Для правильной работы бака необходимо обеспечить, чтобы
нагретая вода не циркулировала через бак. Бак должен работать по
принципу послойной загрузки. Поэтому отопительный контур
должен подключаться к баку-водонагревателю через смесительный
клапан или при необходимости через другой распределитель.
Специалист, монтирующий оборудование, должен правильно
подобрать и отрегулировать циркуляционные насосы.
T K 60 80 90
v дм³/кг 0,0224 0,0355 0,0431
0010008931-002
EL
RK
MV1
MV2
VK
1
O13V
P1 B+
B
---------------------------
=
Значение в
примере
Единицы
измерения
Вес воды в отопительном
контуре
G 180 кг
Гидростатический уровень
воды в системе
9,5 м
Абсолютное значение
гидростатического давления
P1 1,95 бар
Повышение температуры воды
в системе отопления (10...90)
T 80 K
Изменение объёма при
T = 80 K
v 0,0355 дм³/кг
Разность давлений B 0,5 бар
Повышенный объём воды во
всей системе
V V = G x v
= 180 x 0,0355
= 6,39 дм³
дм³
Минимальный необходимый
объём расширительного бака
O O = 1,3 x 6,39 x
(1,95 + 0,5)/0,5
= 40,7
дм³
Фактический объём
расширительного бака
O 50 дм³
