Приложение | 29

6720858344 (2016/07)Solid 2000H SFH 22 HNS

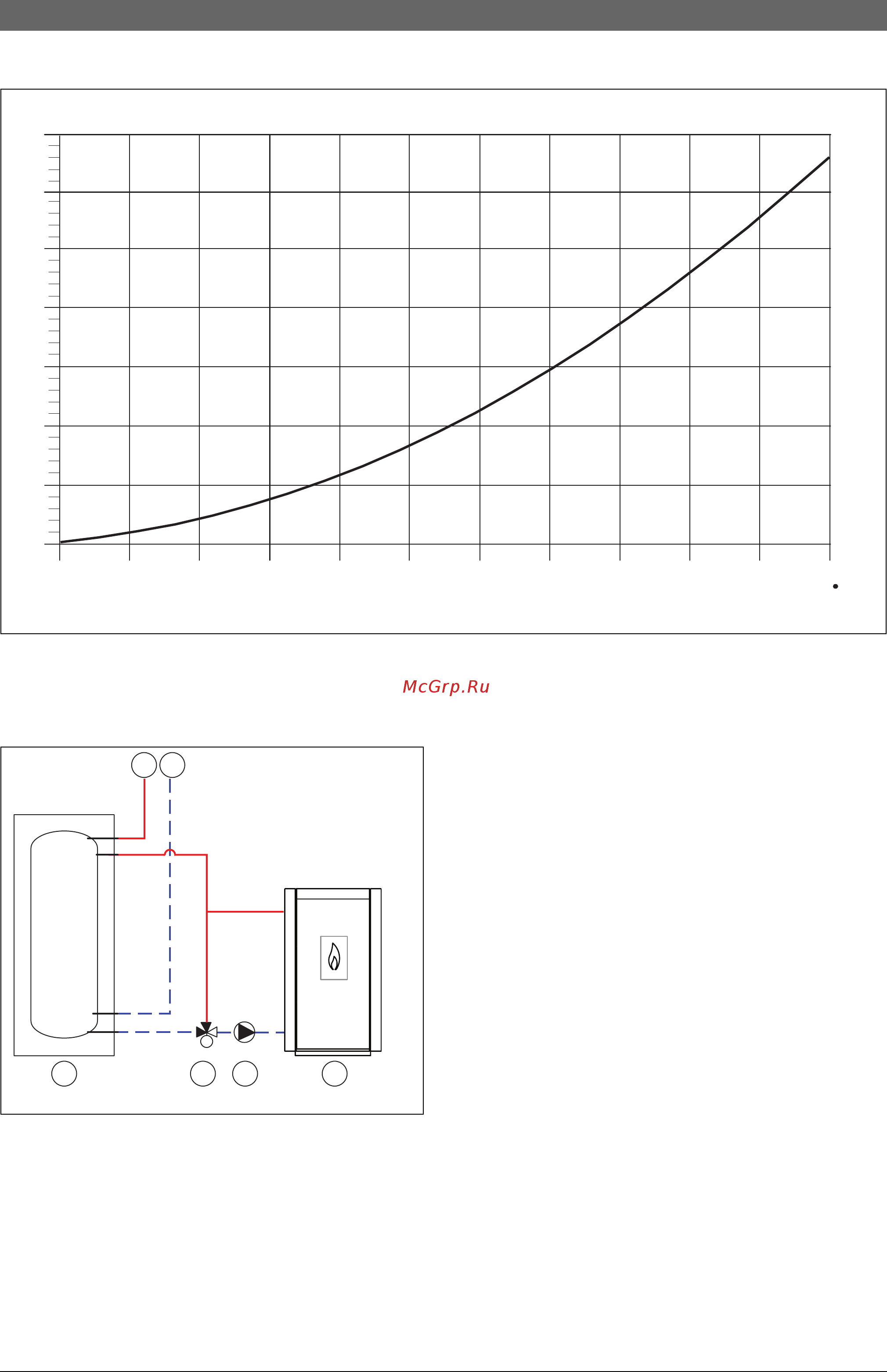

15.3 График гидравлического сопротивления

Рис. 36 Гидравлическое сопротивление (потери давления) в зависимости от объёмного расхода

ΔP Гидравлическое сопротивление, мбар

Q Объёмный расход, м

/ч

15.4 Пример отопительной системы

Рис. 37 Пример установки с повышением температуры обратной

линии и с баком-накопителем

[1] Подающая линия системы отопления

[2] Обратная линия системы отопления

[3] Твердотопливный котёл

[4] Насос повышения температуры обратной линии

(загрузочный насос бака-накопителя)

[5] Смесительный клапан повышения температуры обратной

линии с термическим датчиком

[6] Бак-накопитель

15.5 Рекомендации по загрузке топлива и чистке

Подача топлива

Рекомендации для максимальной мощности котла:

• Перед каждой загрузкой топлива очищайте решётки от золы.

• Загружайте большое количество топлива только после того, как в

котле образовалось достаточное количество раскалённых углей.

В решетке угли от топлива большого размера (25...50 мм)

застревают легче, чем угли от топлива малого размера (8...25 мм).

Рекомендации для топлива большого размера (25...50 мм):

• Загрузите в котёл несколько раз небольшое количество топлива

(5...8 кг).

• Загружайте котёл через короткие промежутки времени

(2...3 часа).

Заполненный котёл может долго (например, всю ночь) работать без

надзора с небольшой мощностью.

Горение 16 кг каменного угля размером 8...25 мм при мощности

22 кВт продолжается около 4 часов.

0,10

0,50

0,75

1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00

∆P

0010005387-002

6 45

0010006543-001
