5 Монтаж
Logamax U072 – 6720813751 (2015/02)
13
филиал производителя за консультациями по этому вопросу.
Это касается также каскадных установок.
• Если фактически необходимое количество воды для заполнения
системы больше, чем количество воды за срок службы
( рис. 11), то требуется водоподготовка. При этом применяйте
разрешённые фирмой Buderus химикаты, средства для
водоподготовки и др.
• Запросите на фирме производителя разрешённые мероприятия
по водоподготовке. Дальнейшая информация приведена в
рабочем листе Buderus K8.
• Запрещается обрабатывать воду средствами, повышающими
или снижающими значение pH (химическими добавками).
▶ Перед заполнением тщательно промойте отопительную систему.
Водопроводная вода для горячего водоснабжения
Заполняйте систему только необработанной водопроводной водой.
Нельзя использовать грунтовые воды.
Антифризы
Разрешены следующие антифризы:
Таб. 13
Добавки к воде в отопительной системе
Таб. 14 Допустимые средства защиты от коррозии
Герметизирующие средства
Исходя из нашего опыта, добавка герметизирующих средств в
греющую воду может привести к отложениям в теплообменнике.
Поэтому мы не советуем применять их.
5.3 Проверка объёма расширительного бака
По приведённому далее графику можно сделать предварительную
оценку, достаточно ли встроенного расширительного бака или
требуется дополнительный бак (кроме обогрева пола).
Для показанных характеристик учитывалось следующие
показатели:
• За начальное количество воды в расширительном баке
принимается 1 % от объёма системы отопления или 20 %
номинального объёма в расширительном баке
• Перепад рабочего давления предохранительного клапана
0,5 бар в соответствии с DIN 3320
• Предварительное давление расширительного бака
соответствует статической высоте системы над котлом.
• Максимальное рабочее давление: 3 бар

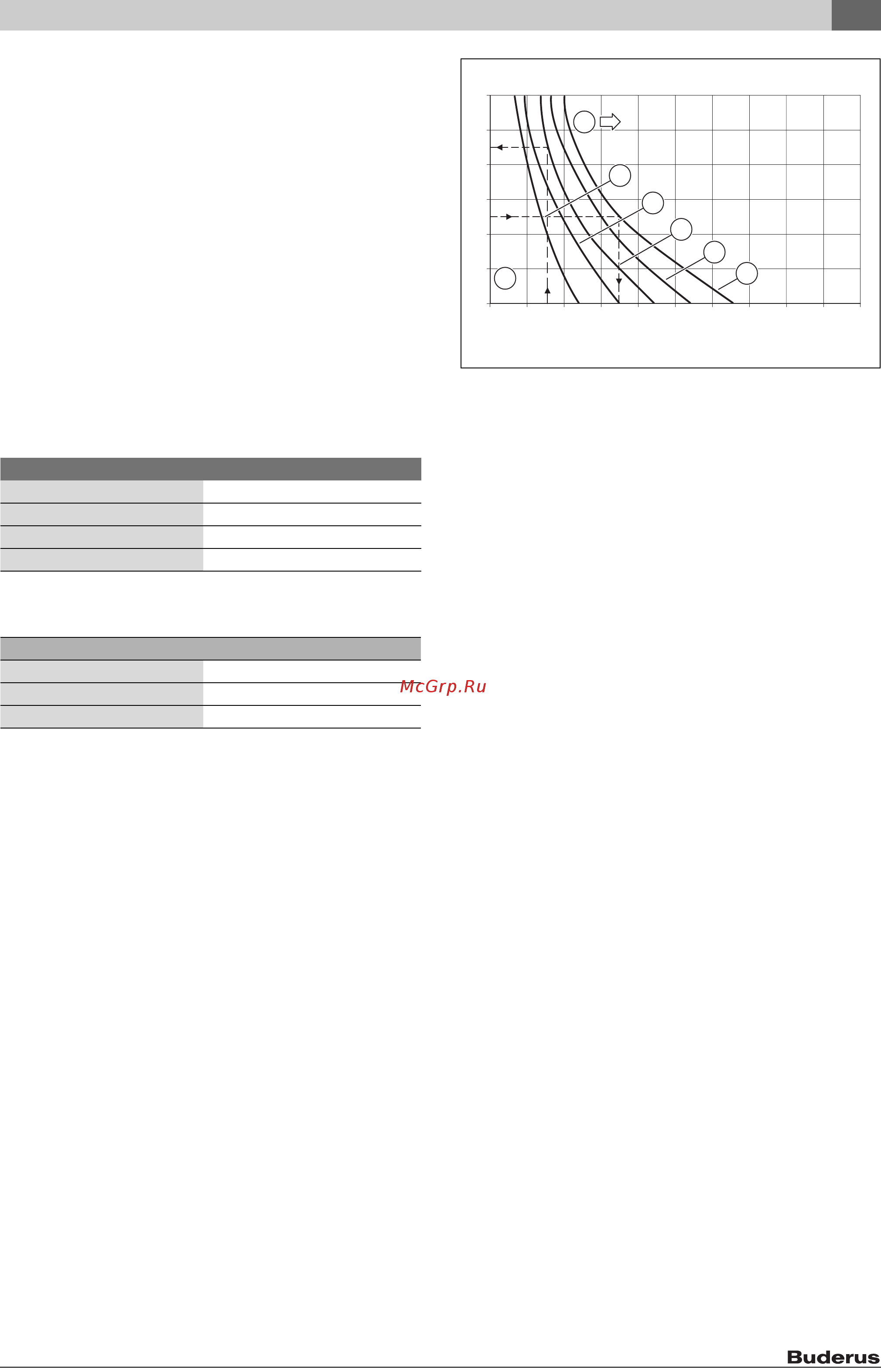

Рис. 12 Характеристики расширительного бака
I Предварительное давление 0,2 бар
II Предварительное давление 0,5 бар (первоначальная
установка)
III Предварительное давление 0,75 бар
IV Предварительное давление 1,0 бар
V Предварительное давление 1,2 бар
t
V
Температура подающей линии
V
A
Объём системы в литрах
A Рабочая область расширительного бака
B Требуется дополнительный расширительный бак
▶ В граничных областях точный размер бака определяется по
DIN EN 12828.
▶ Если точка пересечения находится справа рядом с кривой, то
нужно установить дополнительный расширительный бак.
5.4 Монтаж котла
Отверстия и проём в стене
▶ Закрепите на стене монтажный шаблон, находящийся в
технической документации, при этом боковые расстояния до
препятствий должны быть не менее 100 мм ( стр. 5).
▶ Сделайте отверстия для крюков по монтажному шаблону.
Обозначение Концентрация
Varidos FSK 22 - 55 %
Alphi - 11 25 - 40 %
Glythermin NF 20 - 62 %
Antifrogen N 20 - 40 %
Средства защиты от коррозии Концентрация
Nalco 77381 1 - 2 %
Sentinel X 100 1,1 %
Fernox Protector F1 По данным изготовителя
450 500350 400250200 300150100500
30
90
70
80
60
50
40
0 010 005 943-001
T/°C
V
A
/l
B
A
IV
III
II
I
V
