13 Замеры дымовых газов
Logamax U072 – 6720813751 (2015/02)
25
▶ Отверните уплотнительный винт штуцера измерения давления на
форсунках ( рис.32, [1]) и подсоедините U-образный манометр.
▶ Снимите крышку ( рис.32, [3]).
▶ Значение «max» давления (мбар) на форсунках приведено в таб.
на стр. 42. Установите давление на форсунках регулировочным
винтом максимального расхода газа ( рис. 19.5, [2]). Поворот
направо - больше газа, поворот налево - меньше газа.
Давление на форсунках при минимальной
теплопроизводительности
▶ Вызовите сервисную функцию 1.2F и установите режим работы
3 (= минимальная теплопроизводительность) ( глава 11.2,
со стр. 21).
▶ Значение «min» давления (мбар) на форсунках приведено в таб.
на стр. 42. Установите давление на форсунках регулировочным
винтом минимального расхода газа ( рис.32, [4]).
▶ Проверьте и при необходимости исправьте установленные
минимальные и максимальные значения.
Проверка подаваемого давления газа
▶ Выключите котёл и закройте газовый кран, отсоедините
манометр и заверните уплотнительный винт (рис.32, [1]).
▶ Отверните уплотнительный винт на штуцере измерения
подаваемого давления газа ( рис.32, [5]) и подсоедините
манометр.
▶ Откройте газовый кран и включите котёл.
▶ Вызовите сервисную функцию 1.2F и установите режим работы
4 (= максимальная теплопроизводительность) ( глава 11.2,
со стр. 21).
▶ Проверьте подаваемое давление газа по таблице.
Таб. 21
При показателях выше или ниже этих значений нельзя выполнять
пуск в эксплуатацию. Определите причину и устраните
неисправность. Если это невозможно, то перекройте подачу газа и
обратитесь в газоснабжающую организацию.
Возврат к нормальному режиму работы
▶ Вызовите сервисную функцию 1.2F и установите режим работы
0 (= нормальный режим) ( глава 11.2, со стр. 21) или
нажмите кнопку "Назад".
▶ Выключите котёл, закройте газовый кран, отсоедините манометр
и заверните уплотнительный винт.
▶ Установите и опломбируйте крышку ( рис.32, [3]).
13 Замеры дымовых газов
13.1 Регулировка мощности котла
Для настройки максимальной мощности котла:
▶ Вызовите сервисную функцию 1.2F и установите режим работы
4 ( глава 11.2, со стр. 21).
Для настройки минимальной мощности котла:
▶ Вызовите сервисную функцию 1.2F и установите режим работы
3 ( глава 11.2, со стр. 21).
В вашем распоряжении 15 минут для измерения параметров. Затем
котёл опять перейдет на нормальный режим работы.
Чтобы установить нормальный режим работы:
▶ Вызовите сервисную функцию 1.2F и установите режим работы
0 ( глава 11.2, со стр. 21).
-или-
▶ Нажмите кнопку "Назад".
Котёл перейдёт на нормальный режим работы.
13.2 Испытание на герметичность системы отвода
дымовых газов
Измерение O
2
или CO
2
в воздухе для горения.
Используйте для измерения серповидный зонд.
Измерение концентрации O
2
или CO
2
в воздухе для горения
позволяет в системе отвода дымовых газов C
12
и C
32
проверить
герметичность путей отвода дымовых газов. Содержание O
2
не
должно быть менее 20,6 %. Содержание CO
2
не должно превышать
0,2 %.
▶ Откройте вентили на радиаторах или кран горячей воды, чтобы
обеспечить отбор тепла.
▶ Включите котёл и подождите несколько минут.
▶ Снимите заглушку с измерительного штуцера воздуха для
горения [2].
▶ Вставьте зонд дымовых газов в штуцер и загерметизируйте место
измерения.

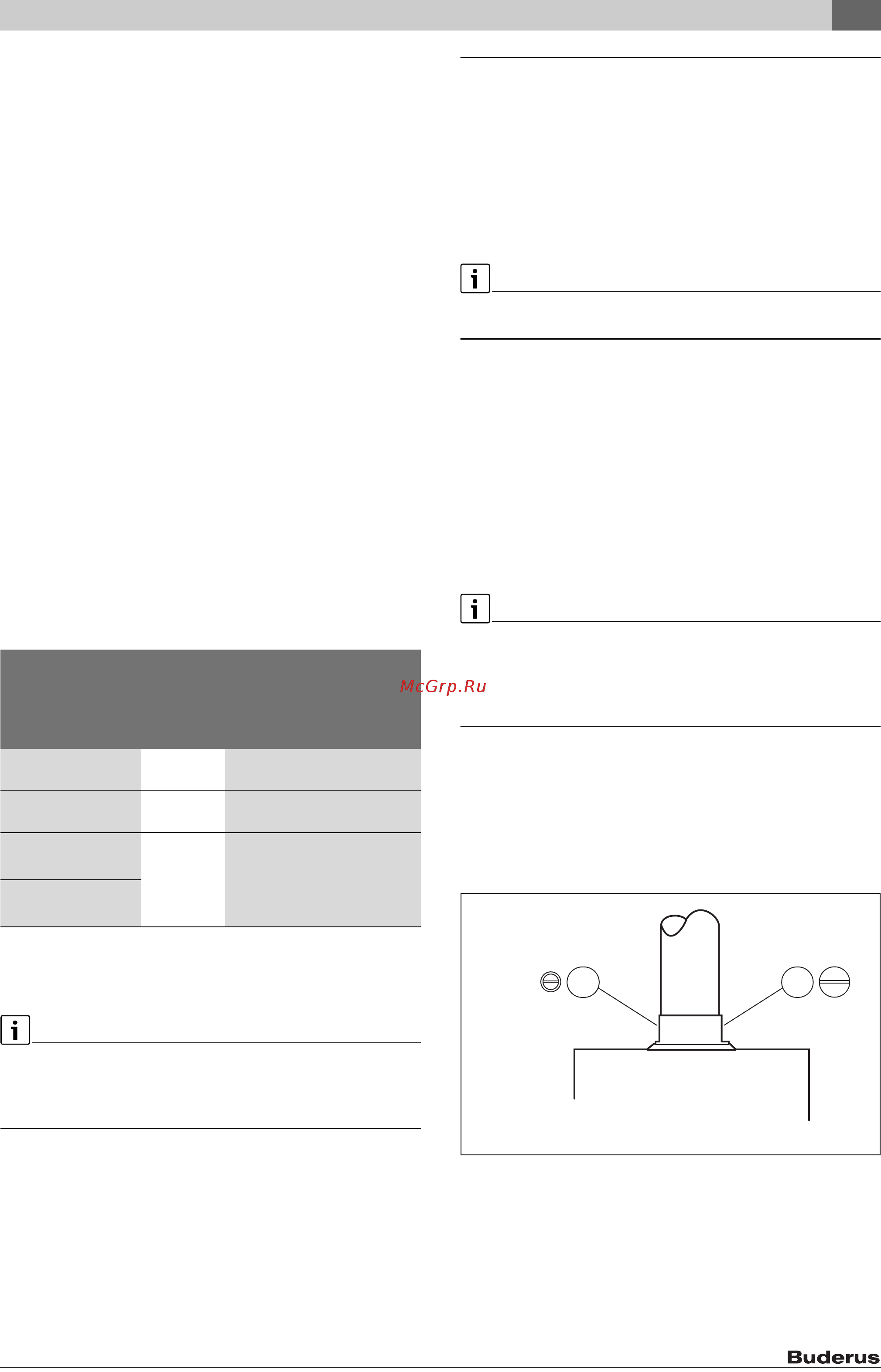

Рис. 33 Штуцер для измерения дымовых газов и штуцер для
измерения воздуха для горения
[1] Штуцер для измерения дымовых газов
[2] Штуцер для измерения воздуха для горения
▶ Вызовите сервисную функцию 1.2F и установите режим работы
4 ( глава 11.2, со стр. 21).
▶ Измерьте содержание O
2
и CO
2
.
Вид газа Номинальн
ое
давление
[мбар]
Допустимый диапазон
давления при максимальной
номинальной
теплопроизводительности
[мбар]
Природный газ H
(23)
13 10 - 16
Природный газ H
(23)
20 17 - 25
Сжиженный газ
(пропан)
1)
1) Стандартное значение для сжиженного газа в стационарном резервуаре
ёмкостью до 15000 л
30 25 - 35
Сжиженный газ
(бутан)
FLUE
FLUE
0 010 005 985-001
21
