2 Информация об изделии
Logamax U072 – 6720813751 (2015/02)
4
▶ Не закрывайте и не уменьшайте отверстия приточной и
вытяжной вентиляции в дверях, окнах и стенах.
▶ Также обеспечьте достаточную подачу воздуха для горения при
монтаже теплогенераторов в помещениях, где уже установлено
другое оборудование, такое как вытяжные вентиляторы, а также
кухонные вытяжки, кондиционеры с отводом отработанного
воздуха на улицу.
▶ При недостаточной подаче воздуха для горения нельзя
принимать оборудование в эксплуатацию.
HМонтаж, пуск в эксплуатацию и техническое обслуживание
Монтаж, пуск в эксплуатацию и техническое обслуживание
разрешается выполнять только специалистам сервисного
предприятия, имеющим разрешение на выполнение таких работ.
▶ Проверьте отсутствие утечек газа после работ с газовым
оборудованием.
▶ При эксплуатации с забором воздуха из помещения: обеспечьте,
чтобы помещение, где установлено оборудование,
соответствовало требованиям по вентиляции.
▶ Используйте только оригинальные запасные части.
HРаботы с электрикой
Работы с электрикой разрешается выполнять только специалистам
по электромонтажу.
Перед работами с электрооборудованием:
▶ Отключите сетевое напряжение на всех фазах и обеспечьте
защиту от случайного включения.
▶ Проверьте отсутствие напряжения.
▶ Пользуйтесь электрическими схемами других частей установки.
HПередача конечному потребителю
При передаче проинструктируйте потребителя о правилах
обслуживания и условиях эксплуатации отопительной системы.
▶ Объясните основные принципы обслуживания, при этом
обратите особое внимание на действия, влияющие на
безопасность.
▶ Укажите на то, что переделку или ремонт оборудования
разрешается выполнять только сотрудникам сервисного
предприятия, имеющим разрешение на выполнение таких работ.
▶ Укажите на необходимость проведения контрольных осмотров и
технического обслуживания для безопасной и экологичной
эксплуатации оборудования.
▶ Передайте владельцу для хранения инструкции по монтажу и
техническому обслуживанию.
2 Информация об изделии

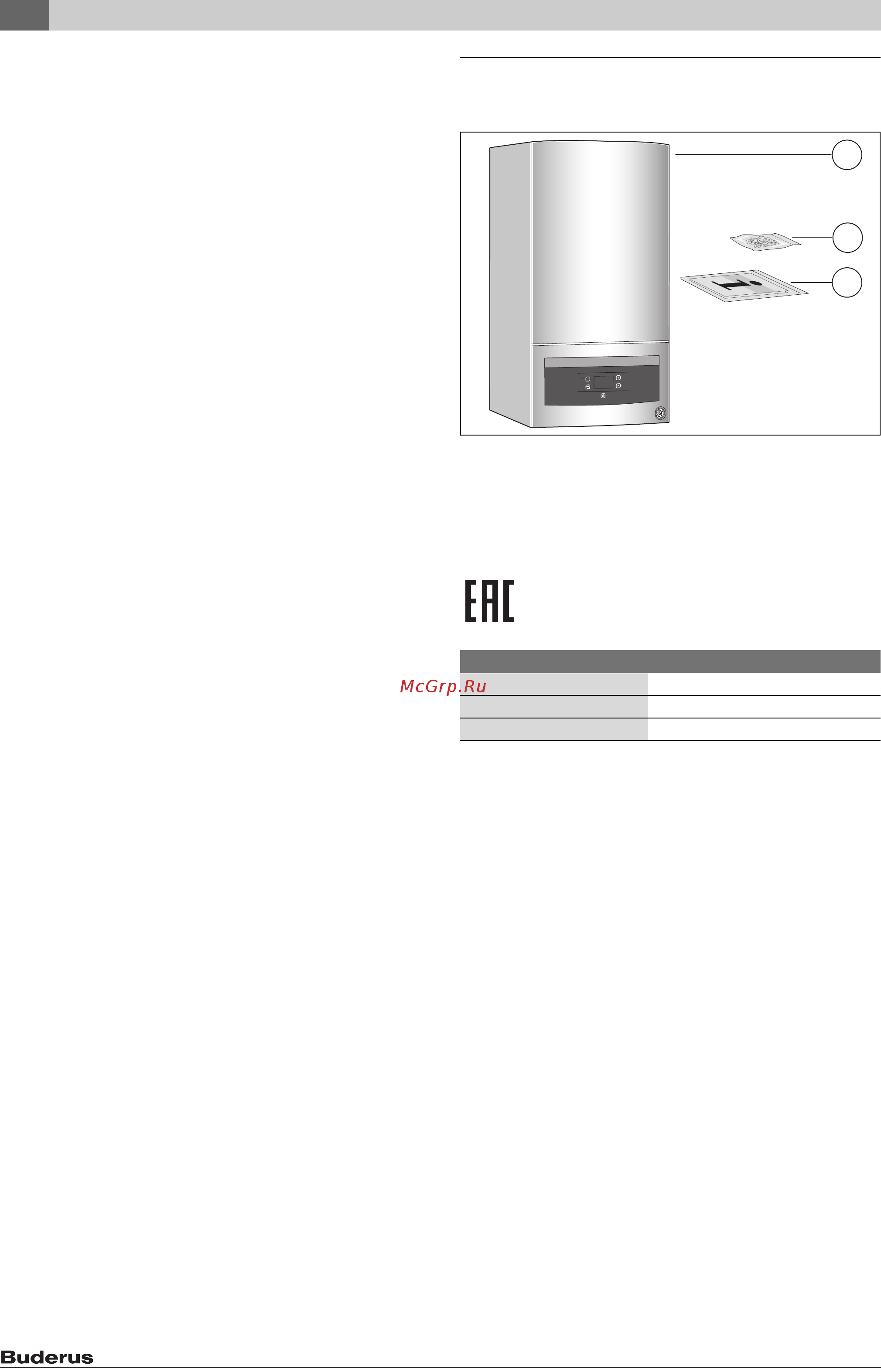

2.1 Комплект поставки
Рис. 1
[1] Настенный газовый котёл
[2] Крепёжный материал
[3] Комплект документации
2.2 Сертификация
Это оборудование по своей конструкции и рабочим
характеристикам соответствует нормам Евразийского
таможенного союза. Соответствие подтверждено
показанным здесь знаком.
Таб. 1 Данные допуска
2.3 Идентификация изделия
Заводская табличка
Заводская табличка содержит данные о мощности, допусках и
серийный номер изделия. Расположение заводской таблички
приведено в обзоре котла.
Дополнительная заводская табличка
Дополнительная табличка находится в одном из хорошо доступных
мест котла. Она содержит наименование изделия и наиболее
важные характеристики.
Данные допуска
Произв. ID № CE-0085CO0060
Категория котла (вид газа) II
2 H 3 B/P
Вид монтажа B
22
, C
12
, C
32
, C
42
, C
52
, C
82
1
3
2
0 010 006 187-001
ok
reset
press 5s
mode
