2 Информация об изделии
Logamax U072 – 6720813751 (2015/02)
6

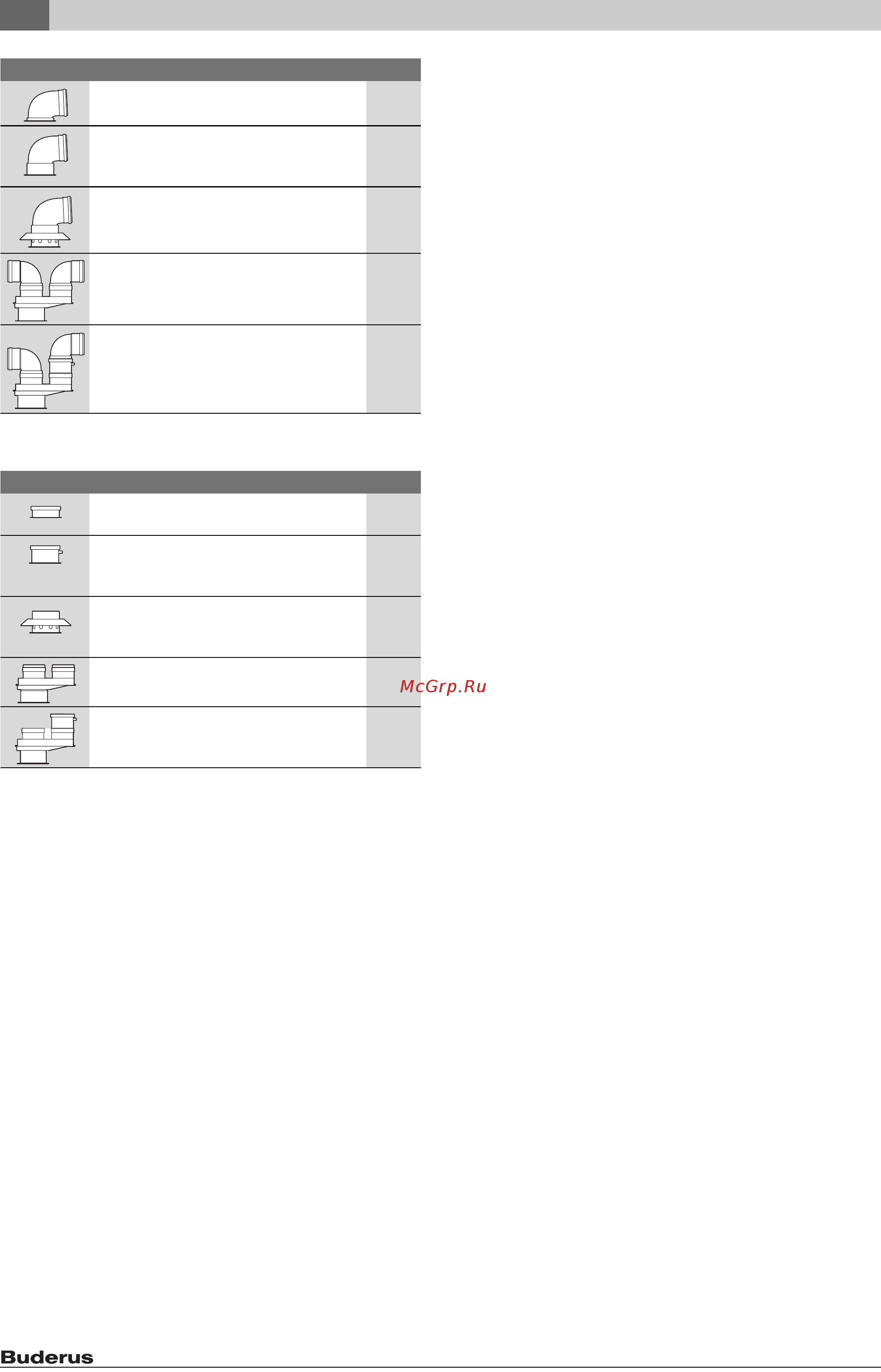

Таб. 4 Расстояние А в зависимости от подсоединения к
горизонтальной трубе отвода дымовых газов
Таб. 5 Расстояние В в зависимости от подсоединения к
вертикальной трубе отвода дымовых газов
Узел отвода дымовых газов A [мм]
Ø 60/100 мм
Колено Ø 60/100 мм
95
Ø 60/100 мм
Переходник Ø 60/100 мм,
колено 90 ° Ø 60/100 мм
185
Ø 80 мм
Переходник Ø 60/100 мм с подводом
воздуха для горения, колено 90 ° Ø 80 мм
198
Ø 80/80 мм
Раздельное подключение труб Ø 80/80 мм,
колена 90 ° Ø 80 мм
180
Ø 80/80 мм
Раздельное подключение труб Ø 80/80 мм,
вертикальный отвод конденсата Ø 80 мм,
колена 90 ° Ø 80 мм
265
Узел отвода дымовых газов B [мм]
Ø 60/100 мм
Переходник Ø 60/100 мм
170
Ø 60/100 мм
Отвод конденсата, вертикальный Ø 60/
100 мм
220
Ø 80 мм
Переходник Ø 60/100 мм с подводом
воздуха для горения
200
Ø 80/80 мм
Раздельное подключение труб Ø 80/80 мм
210
Ø 80/80 мм
Раздельное подключение труб Ø 80/80 мм,
вертикальный отвод конденсата Ø 80 мм
290
