4 Отвод дымовых газов
Logamax U072 – 6720813751 (2015/02)
9
4.3.1 Горизонтальный отвод дымовых газов B
22
УВЕДОМЛЕНИЕ:
Плохое горение без дроссельной диафрагмы.
▶ Установите дроссельную диафрагму (изделие 7 736 995 123)
при отводе дымовых газов B
22
и мощности котла < 35 кВт.
▶ Установите дроссельную диафрагму (изделие 7 736 900 818)
при вертикальном отводе дымовых газов B
22
и мощности котла =
35 кВт.

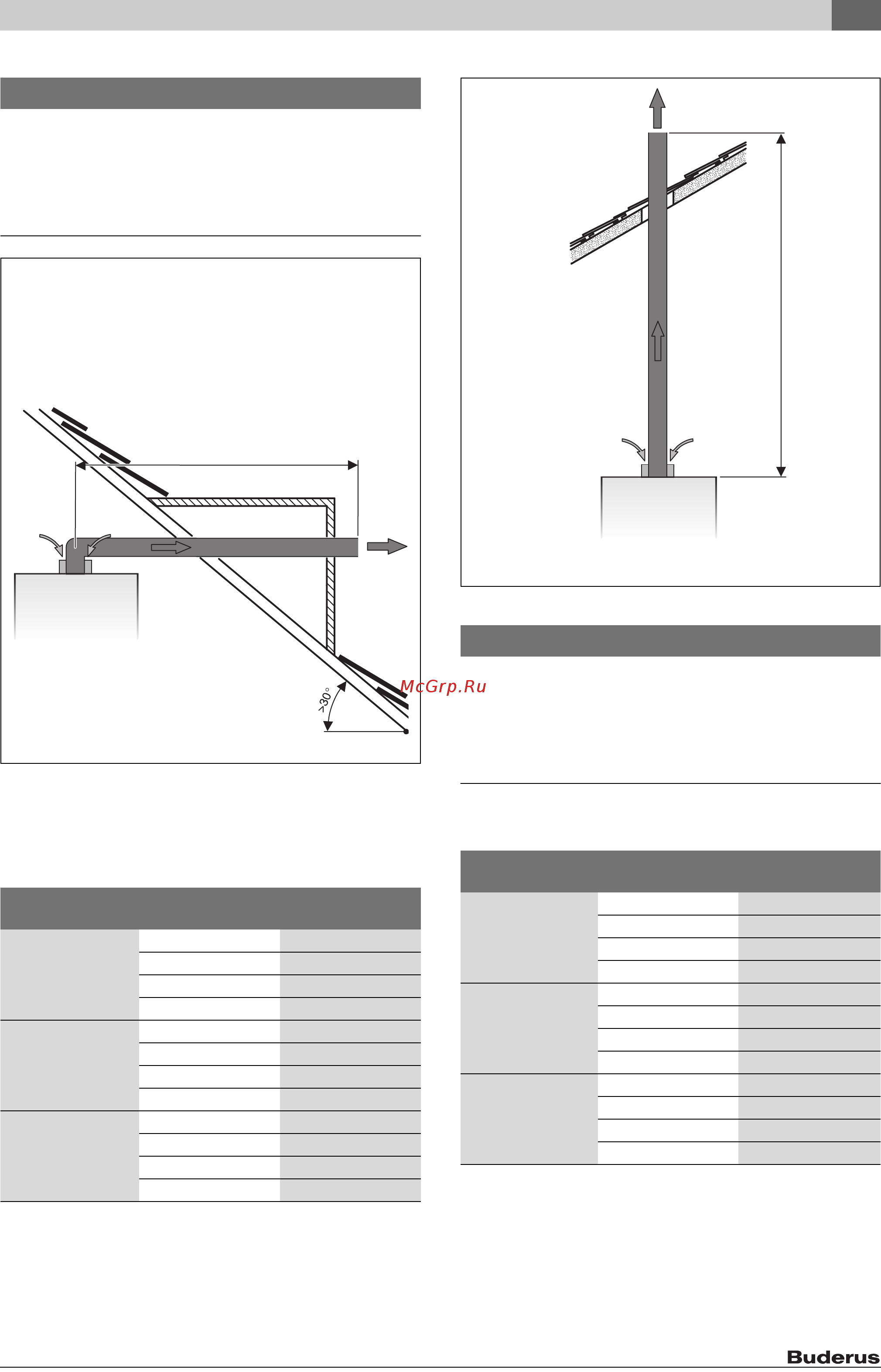

Рис. 4 Горизонтальный отвод дымовых газов B
22
Колено 90 ° на котле учтено в максимальной
длине.
• каждое дополнительное колено 90 ° соответствует 2 м.
• каждое дополнительное колено 45 ° соответствует 1 м.
Таб. 7 Горизонтальный отвод дымовых газов B
22
4.3.2 Вертикальный отвод дымовых газов B
22
Рис. 5 Вертикальный отвод дымовых газов B
22
УВЕДОМЛЕНИЕ:
Плохое горение без дроссельной диафрагмы.
▶ Установите дроссельную диафрагму (изделие 7 736 995 123)
при отводе дымовых газов B
22
и мощности котла < 35 кВт.
▶ Установите дроссельную диафрагму (изделие 7 736 900 818)
при вертикальном отводе дымовых газов B
22
и мощности котла =
35 кВт.
• каждое дополнительное колено 90 ° соответствует 2 м.
• каждое дополнительное колено 45 ° соответствует 1 м.
Таб. 8 Вертикальный отвод дымовых газов B
22
L [м] Ступень
вентилятора
U072-12K
U072-18/18K
2 12
2 – 5
16
5 – 9
19
9 – 15
4
U072-24/24K 2 13
2 – 5
17
5 – 9
18
9 – 12
19
U072-35/35K 2 5
2 – 5
6
5 – 9
10
9 – 12
12
L
0 010 005 934-001
L [м] Ступень
вентилятора
U072-12K
U072-18/18K
2 15
2 – 5
18
5 – 9
20
9 – 15
4
U072-24/24K 2 14
2 – 5
17
5 – 9
18
9 – 12
19
U072-35/35K 2 5
2 – 5
8
5 – 9
16
9 – 12
18
L
0 010 005 933-001
