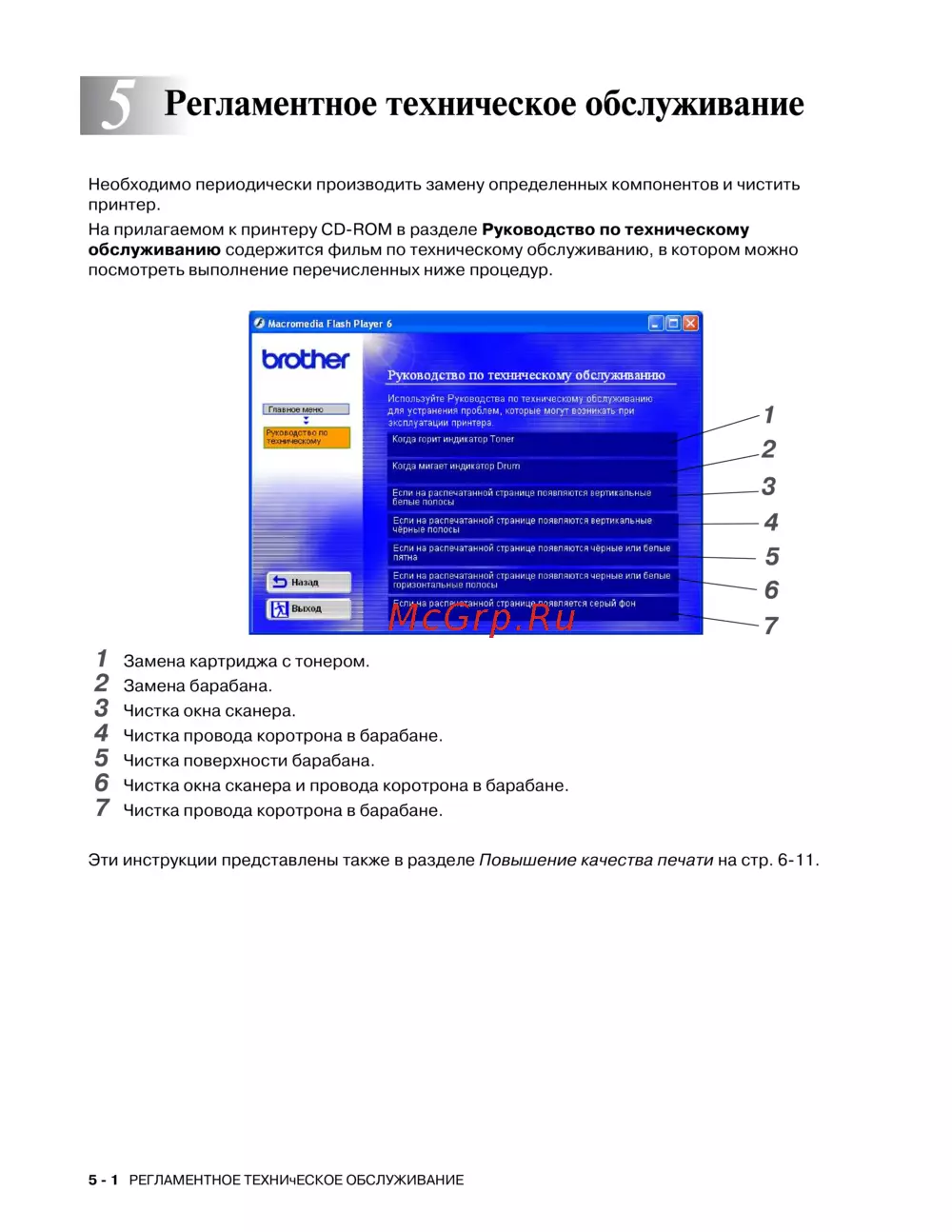

![Brother HL-5130 [94/138] Регламентное техническое обслуживание](/views2/1025120/page94/bg5e.png)
5 1 РЕГЛАМЕНТНОЕ ТЕХНИчЕСКОЕ ОБСЛУЖИВАНИЕ
5
Необходимо периодически производить замену определенных компонентов и чистить
принтер.
На прилагаемом к принтеру CDROM в разделе Руководство по техническому
обслуживанию содержится фильм по техническому обслуживанию, в котором можно
посмотреть выполнение перечисленных ниже процедур.
1
Замена картриджа с тонером.
2
Замена барабана.
3
Чистка окна сканера.
4
Чистка провода коротрона в барабане.
5
Чистка поверхности барабана.
6
Чистка окна сканера и провода коротрона в барабане.
7
Чистка провода коротрона в барабане.
Эти инструкции представлены также в разделе Повышение качества печати на стр. 611.
Регламентное техническое обслуживание
5
4
3
2
1
6
7
