ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ 4 3
Сетевая плата (NC6100h)
(для HL6050 и 6050D)
Установка сетевой платы Brother (NC6100h) позволяет подключать принтер к вычислительной
сети, функционирующей с использованием протоколов TCP/IP, IPX/SPX, AppleTalk, DLC/LLC и
NetBEUI. На компактдиске, поставляемом вместе с принтером, содержится много полезных
приложений, таких как BRAdmin Professional для администраторов и программное
обеспечение Brother для сетевой печати.
Процедуру настройки см. в Руководстве пользователя по работе в сети.
Установка сетевой платы
1
Выключите принтер, затем выньте вилку сетевого шнура из розетки.
2

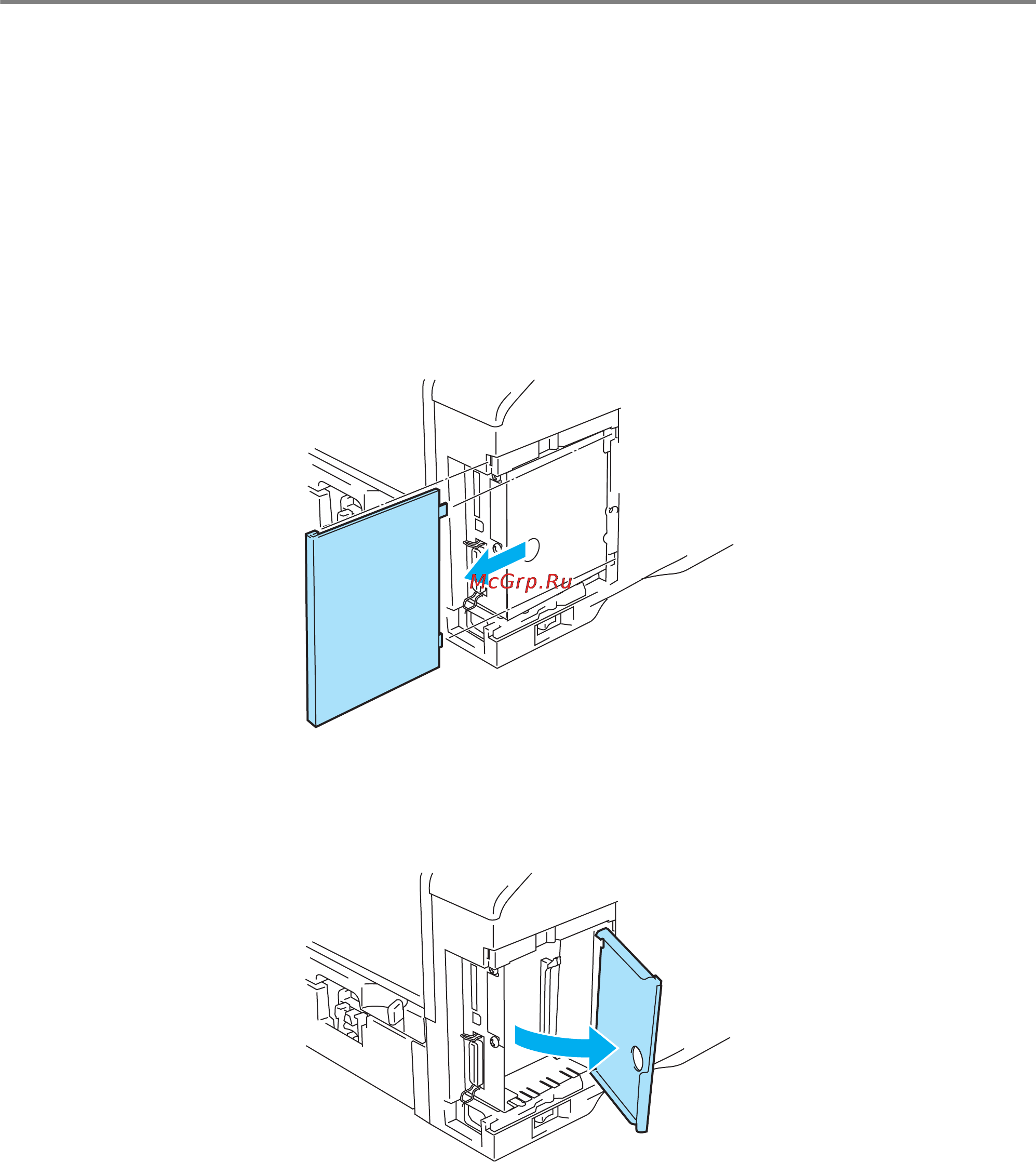

Снимите боковую крышку.
Рисунок 42
3
Откройте крышку доступа к интерфейсу.
Рисунок 43
