Brother HL-6050D [123/193] Установка дополнительной памяти
![Brother HL-6050 [123/193] Установка дополнительной памяти](/views2/1025169/page123/bg7b.png)
4 12 ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Установка дополнительной памяти
Установка дополнительной памяти выполняется в следующем порядке:
1
Выключите принтер, затем выньте вилку сетевого шнура из розетки. Отсоедините
интерфейсный кабель от принтера.
2

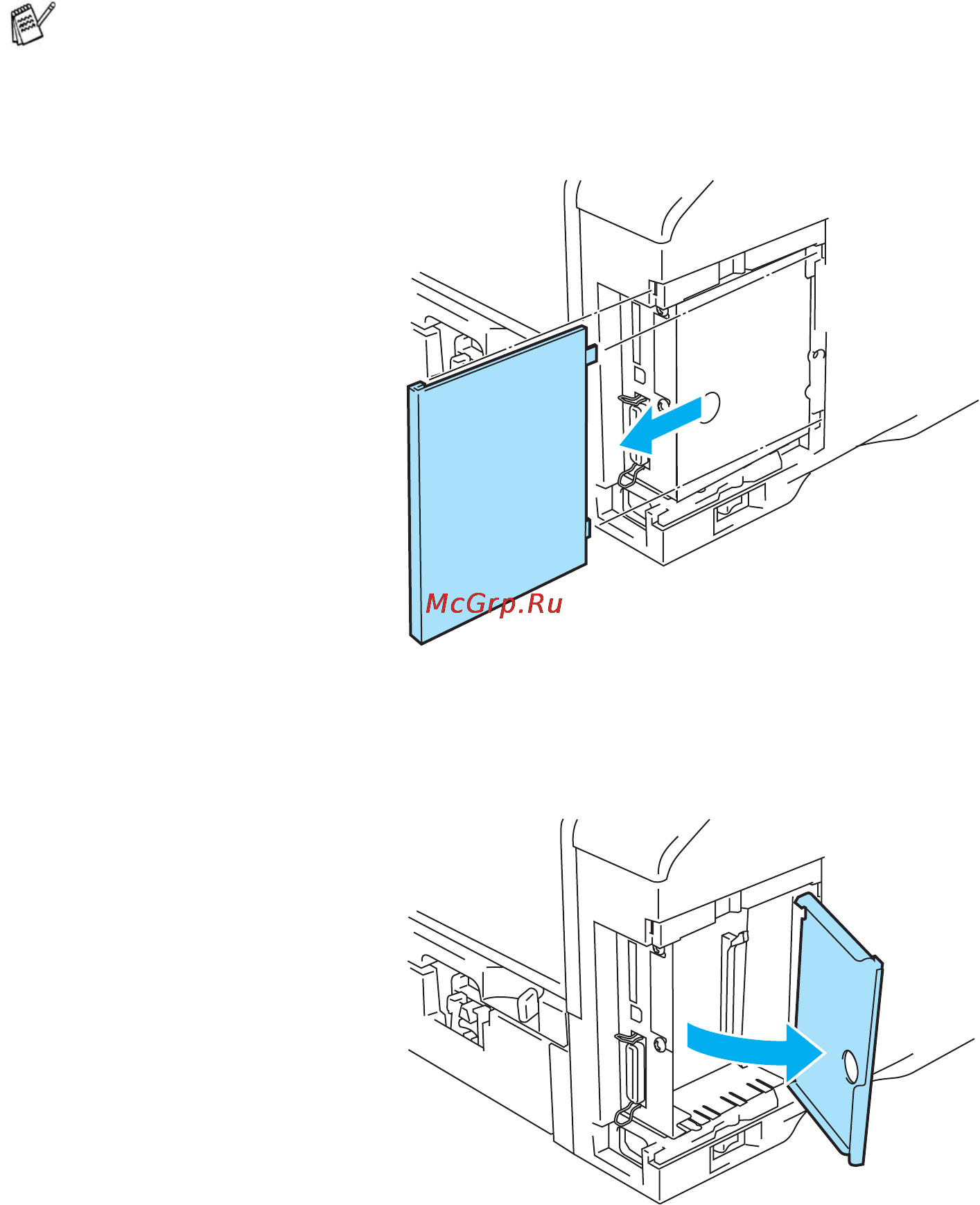

Снимите боковую крышку.
Рисунок 414
3
Откройте крышку доступа к интерфейсу.
Рисунок 415
4
Распакуйте модуль DIMM и возьмите его за края.
Прежде чем устанавливать или удалять модуль DIMM, убедитесь в том, что принтер
выключен.
