Brother HL-6050D [142/193] Чистка внутренних компонентов принтера
![Brother HL-6050 [142/193] Чистка внутренних компонентов принтера](/views2/1025169/page142/bg8e.png)

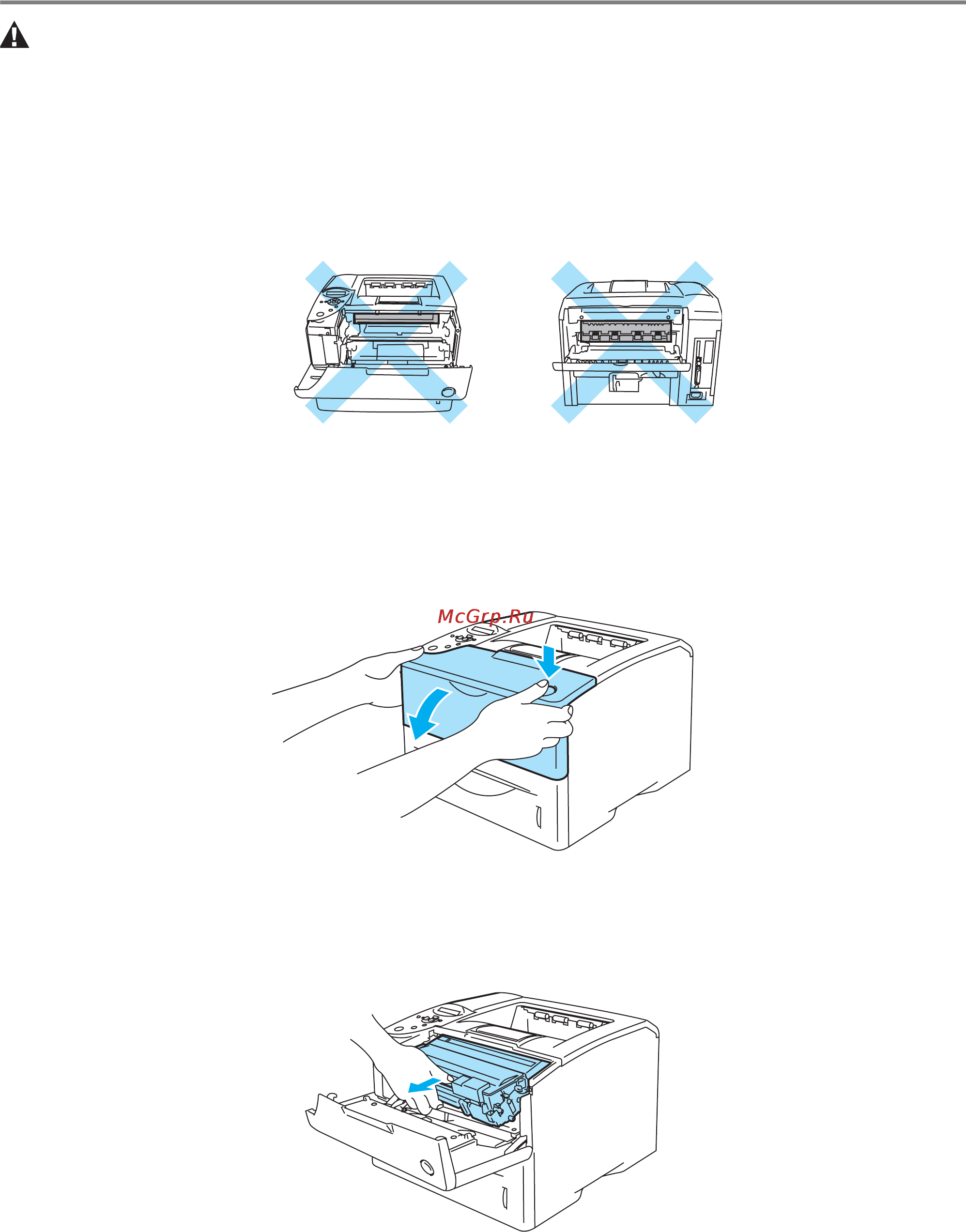

РЕГЛАМЕНТНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 5 15
Чистка внутренних компонентов принтера
Чистка внутренних компонентов принтера выполняется следующим образом:
1
Выключите принтер и выньте вилку сетевого шнура из розетки.
2
Нажмите на кнопку освобождения крышки и откройте переднюю крышку принтера.
Рисунок 524
3
Выньте барабан (барабан с картриджем).
Рисунок 525
П
При чистке внутренних компонентов принтера необходимо учитывать следующие
замечания:
■ При попадании тонера на одежду его необходимо удалить с помощью сухой ткани и
сразу же замыть одежду холодной водой во избежание появления на ней пятен.
■ Необходимо избегать попадания тонера в органы дыхания.
■ Во время работы принтера некоторые его внутренние компоненты сильно нагреваются.
При открывании передней крышки принтера не прикасайтесь к блоку термофиксации и
к фиксирующему ролику.
Рисунок 523
