ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ 4 7
4

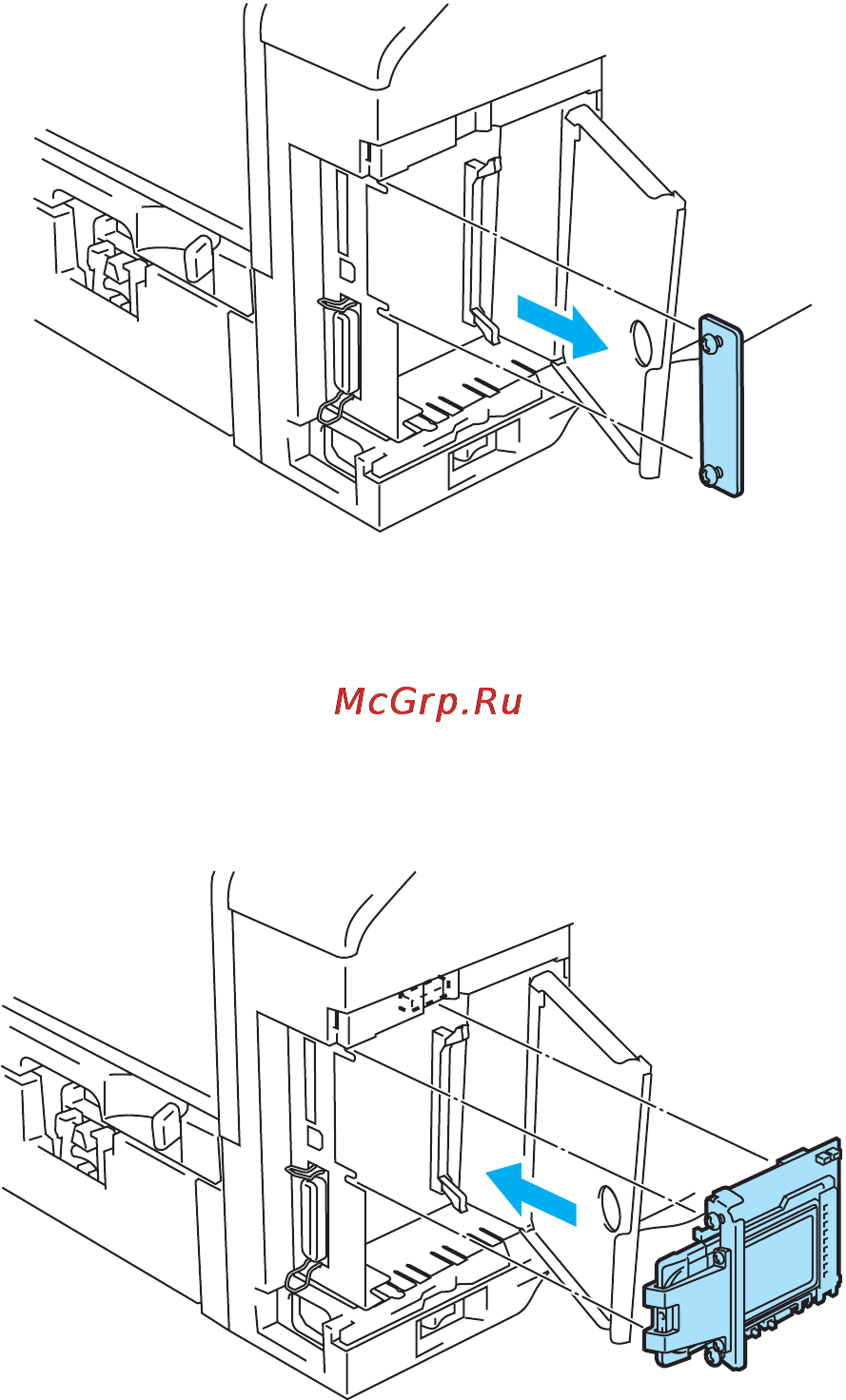

Вывинтите два винта и снимите пластину на слоте для сетевой платы.
Рисунок 410
5
Плотно вставьте соединитель сервера печати NC7100w в соединитель платы основного
контроллера, установив два винта в пазы принтера, затем затяните винты.
Рисунок 411
6
Закройте крышку доступа к интерфейсу.
7
Установите боковую крышку на место.
8
Вставьте вилку сетевого шнура принтера в розетку и включите принтер.
