6 16 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
5

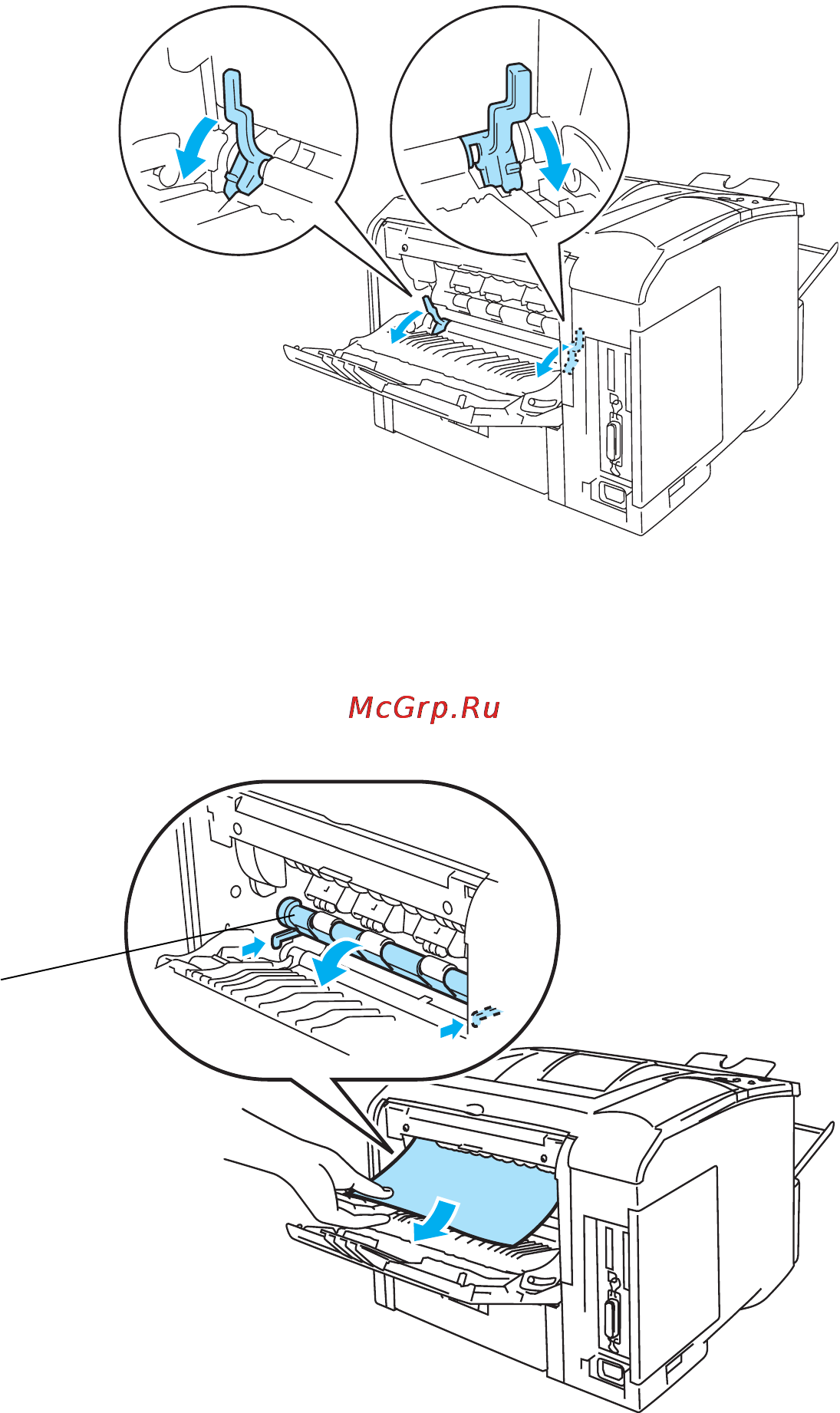

Отожмите рычаги синего цвета, расположенные с левой и правой сторон.
Рисунок 620
6
Откройте крышку прохода для устранения замятия бумаги, нажав (внутрь) на рычаги с
левой и правой сторон. Выньте застрявшую бумагу из термофиксатора.
Рисунок 621
7
Закройте крышку прохода для устранения замятия бумаги.
8
Закройте задний выходной лоток.
9
Установите барабан обратно в принтер (до упора).
10
Закройте переднюю крышку принтера.
Крышка прохода
для устранения
замятия бумаги
