Регулярное техническое обслуживание
91
5

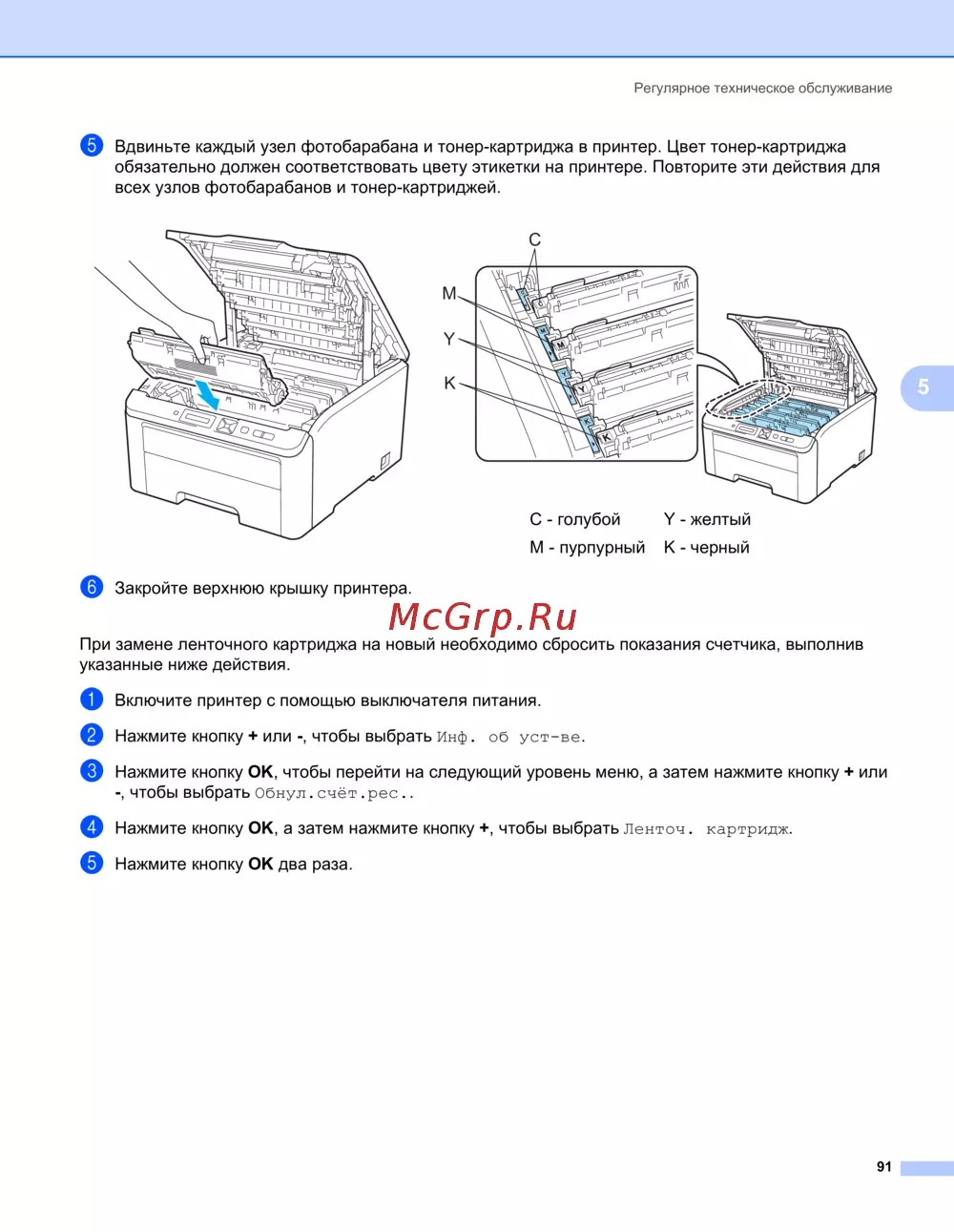

e Вдвиньте каждый узел фотобарабана и тонер-картриджа в принтер. Цвет тонер-картриджа
обязательно должен соответствовать цвету этикетки на принтере. Повторите эти действия для
всех узлов фотобарабанов и тонер-картриджей.
f Закройте верхнюю крышку принтера.
При замене ленточного картриджа на новый необходимо сбросить показания счетчика, выполнив
указанные ниже действия.
a Включите принтер с помощью выключателя питания.
b Нажмите кнопку + или -, чтобы выбрать Инф. об уст-ве.
c Нажмите кнопку OK, чтобы перейти на следующий уровень меню, а затем нажмите кнопку + или
-, чтобы выбрать Обнул.счёт.рес..
d Нажмите кнопку OK, а затем нажмите кнопку +, чтобы выбрать Ленточ. картридж.
e Нажмите кнопку OK два раза.
C - голубой
M - пурпурный
Y - желтый
K - черный
C
M
Y
K
