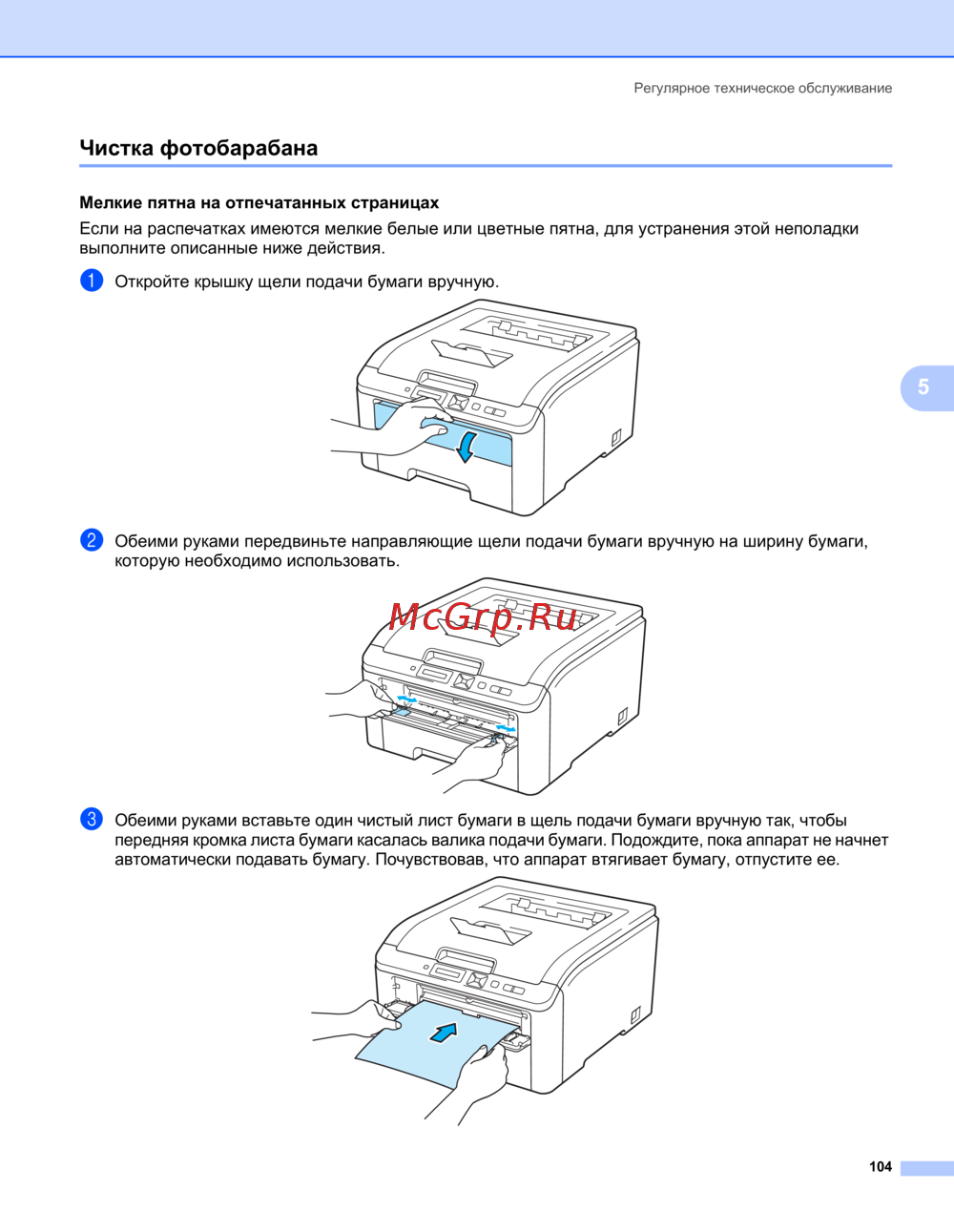

Brother HL-3040CN [114/155] Чистка фотобарабана
![Brother HL-3040CN [114/155] Чистка фотобарабана](/views2/1025213/page114/bg72.png)
Регулярное техническое обслуживание
104
5
Чистка фотобарабана 5
Мелкие пятна на отпечатанных страницах 5
Если на распечатках имеются мелкие белые или цветные пятна, для устранения этой неполадки
выполните описанные ниже действия.
a Откройте крышку щели подачи бумаги вручную.
b Обеими руками передвиньте направляющие щели подачи бумаги вручную на ширину бумаги,
которую необходимо использовать.
c
Обеими руками вставьте один чистый лист бумаги в щель подачи бумаги вручную так, чтобы
передняя кромка листа бумаги касалась валика подачи бумаги. Подождите, пока аппарат не начнет
автоматически подавать бумагу. Почувствовав, что аппарат втягивает бумагу, отпустите ее.
