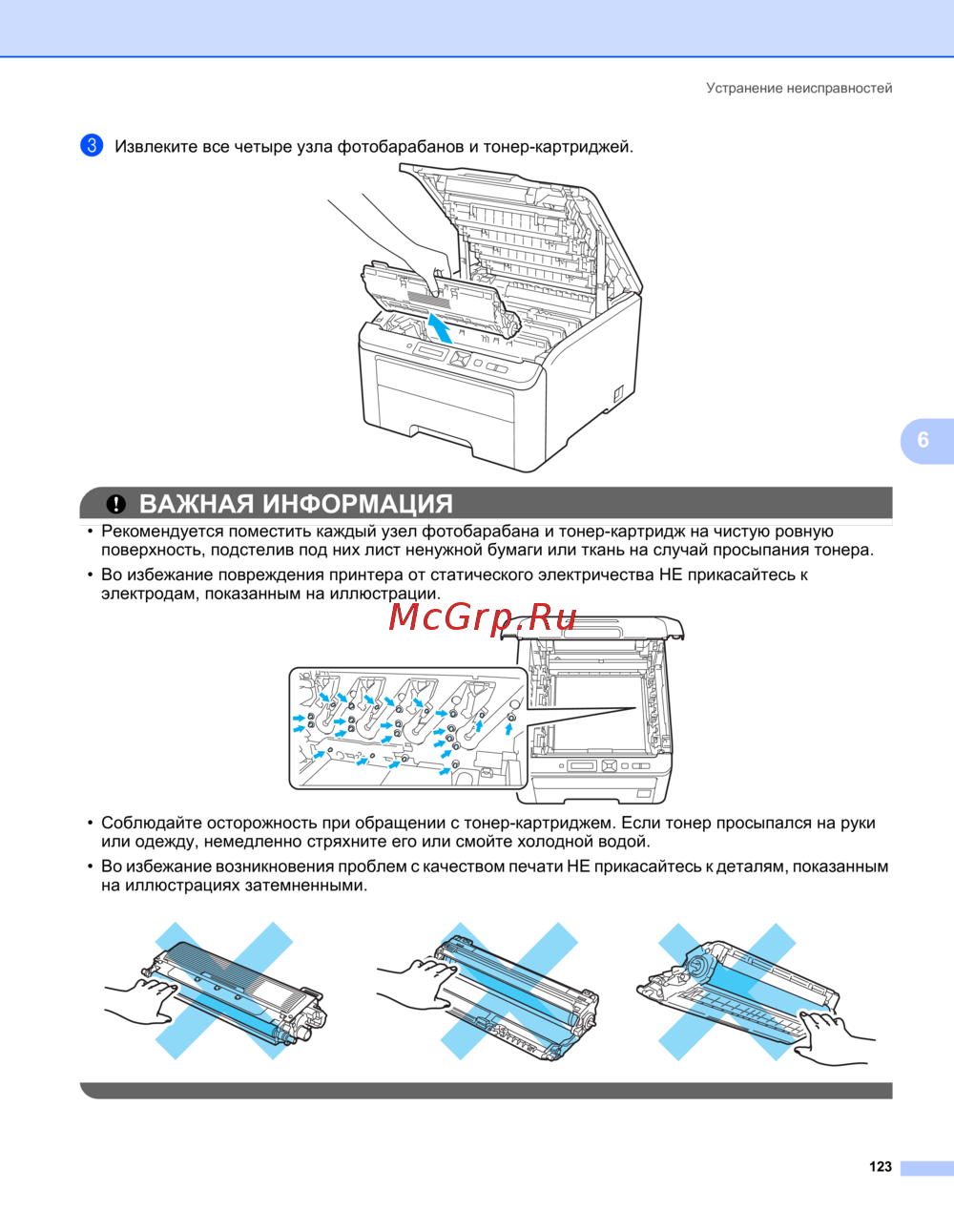

Устранение неисправностей
123
6
c Извлеките все четыре узла фотобарабанов и тонер-картриджей.
ВАЖНАЯ ИНФОРМАЦИЯ
• Рекомендуется поместить каждый узел фотобарабана и тонер-картридж на чистую ровную
поверхность, подстелив под них лист ненужной бумаги или ткань на случай просыпания тонера.
• Во избежание повреждения принтера от статического электричества НЕ прикасайтесь к
электродам, показанным на иллюстрации.
• Соблюдайте осторожность при обращении с тонер-картриджем. Если тонер просыпался на руки
или одежду, немедленно стряхните его или смойте холодной водой.
• Во избежание возникновения проблем с качеством печати НЕ прикасайтесь к деталям, показанным
на иллюстрациях затемненными.
