Способы печати
11
1

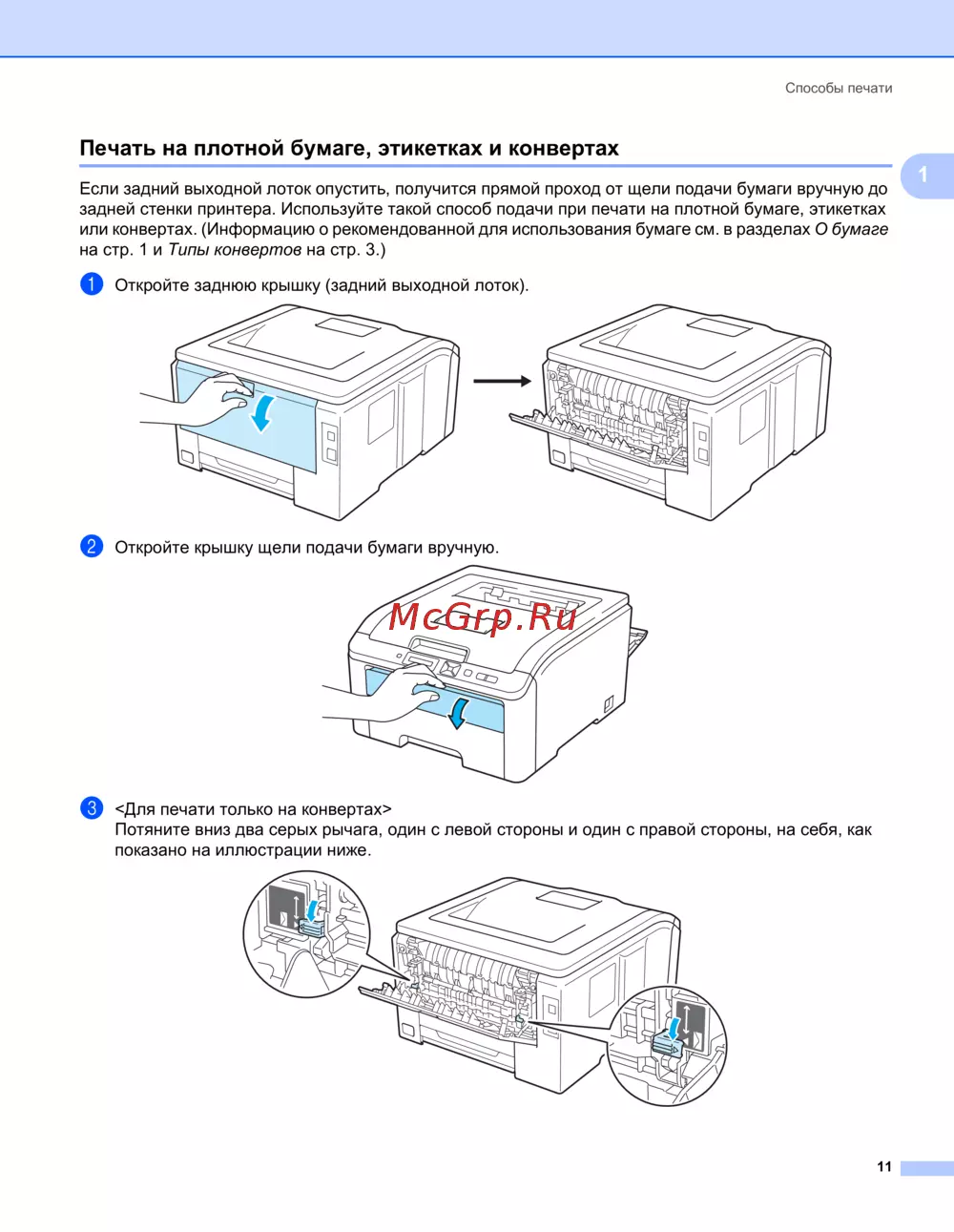

Печать на плотной бумаге, этикетках и конвертах 1
Если задний выходной лоток опустить, получится прямой проход от щели подачи бумаги вручную до
задней стенки принтера. Используйте такой способ подачи при печати на плотной бумаге, этикетках
или конвертах. (Информацию о рекомендованной для использования бумаге см. в разделах О бумаге
на стр.1 и Типы конвертов на стр.3.)
a Откройте заднюю крышку (задний выходной лоток).
b Откройте крышку щели подачи бумаги вручную.
c <Для печати только на конвертах>
Потяните вниз два серых рычага, один с левой стороны и один с правой стороны, на себя, как
показано на иллюстрации ниже.
