Устранение неисправностей
121
6

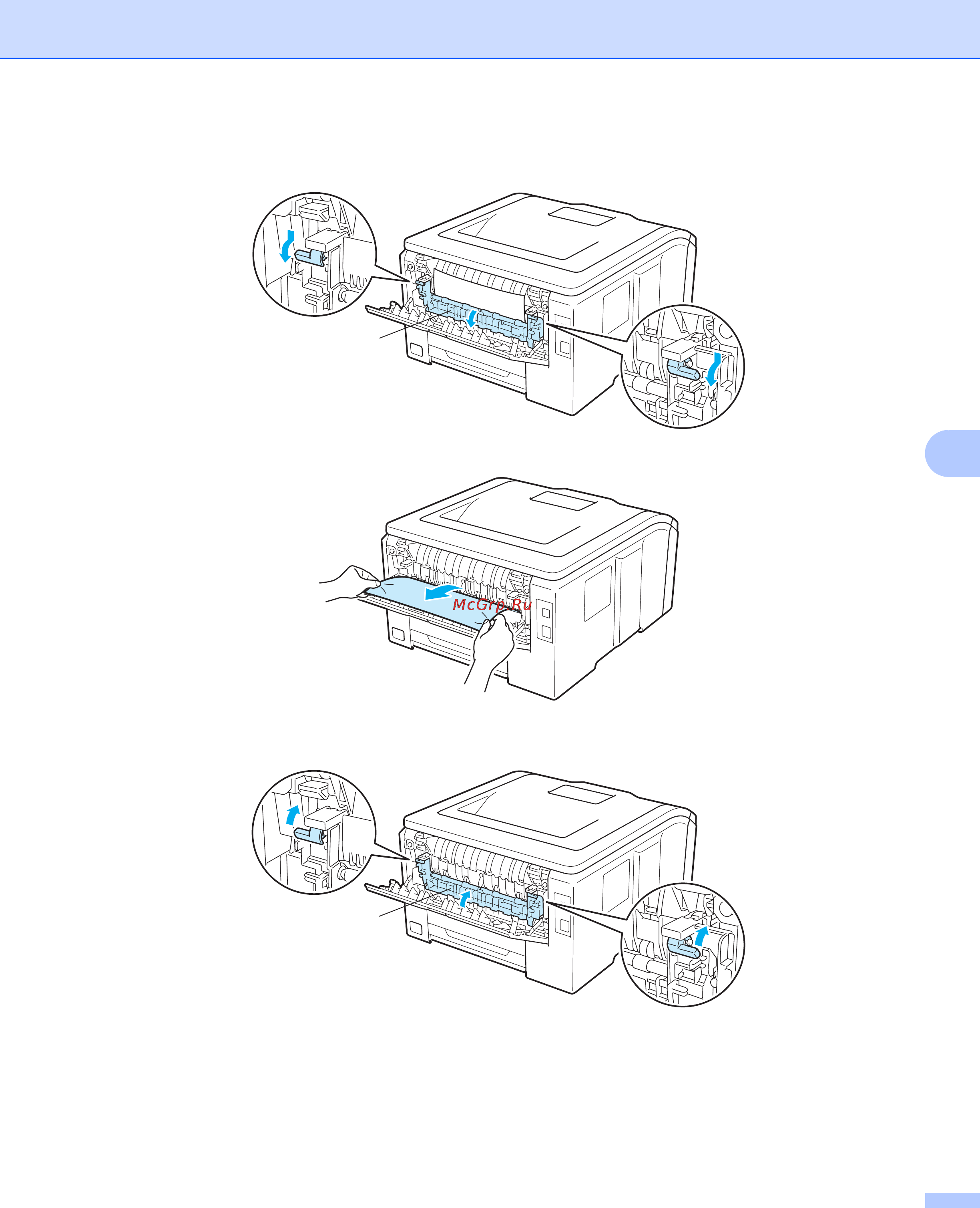

c Потяните зеленые лапки, расположенные слева и справа, на себя и откиньте крышку узла
термического закрепления (1).
d Двумя руками аккуратно вытяните замятую бумагу из узла термического закрепления.
e Закройте крышку узла термического закрепления (1) и поднимите зеленые лапки на левой и
правой сторонах.
f Плотно закройте заднюю крышку.
g Подключите принтер к сети и включите выключатель питания.
1
1
