15

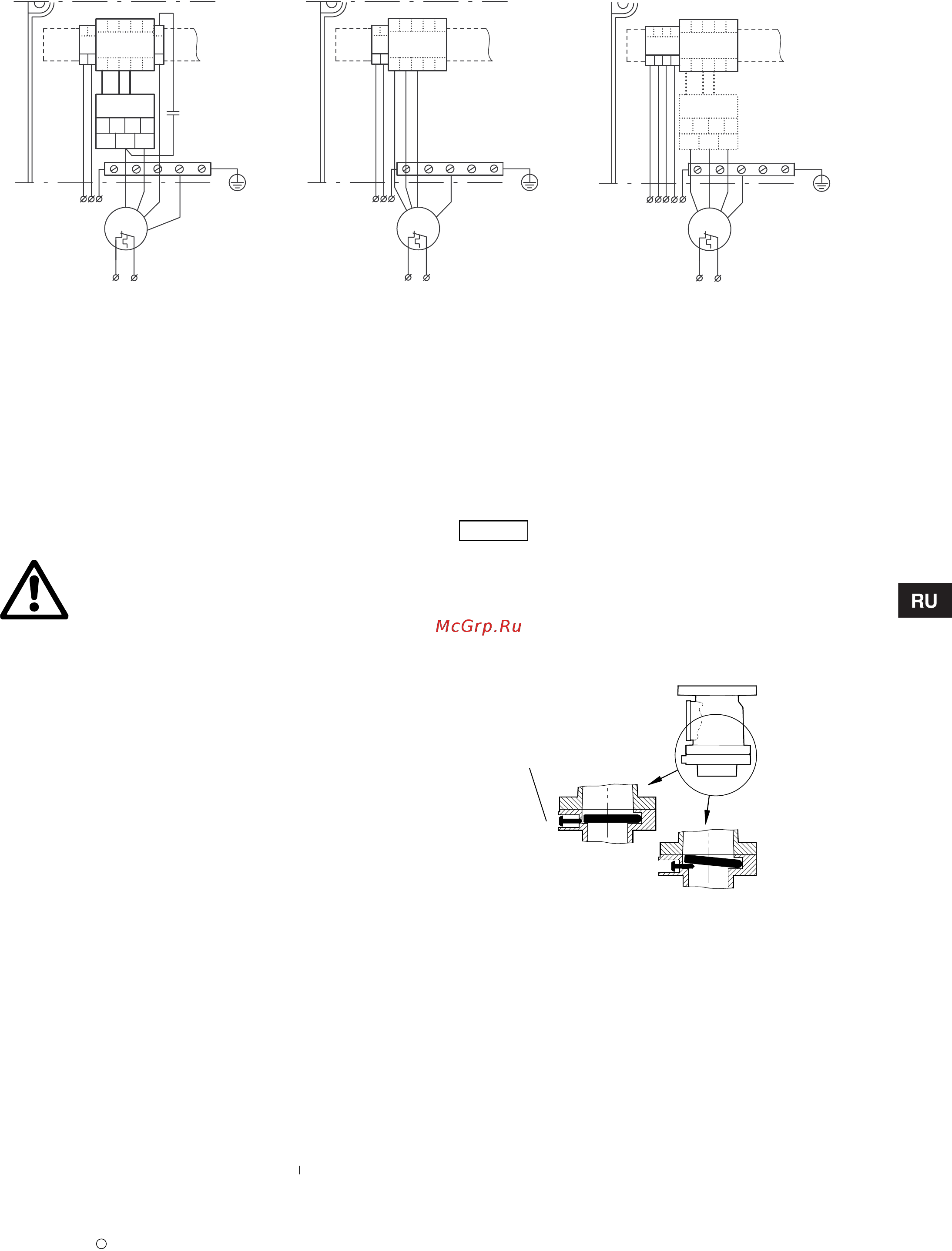

Рис. 18 Схемы электрических соединений
9. Пуск
Насосная станция Multilift может вводиться в эксплуатацию
после того, как правильно выполнены ее монтаж,
подключение электрооборудования (с соблюдением норм и
правил, действующих на месте монтажа) и установки
системы управления.
Ввод в эксплуатацию должен выполняться персоналом,
допущенным к выполнению такого рода работ.
Порядок ввода в эксплуатацию:
1. Если во время монтажа насосной станции
пришлось
отключить от нее модули LC 109 или LCD 110 системы
управления, то необходимо подключить их так же, как они
были подсоединены перед отключением.
Смотрите также раздел 8.11 Схема подключения.
2. Если имеется пускатель электродвигателя, необходимо
проверить правильность его установок.
3. MSS: Необходимо убедиться в том, что выбрано
правильное значение рабочего уровня на приеме - 180 или
250 мм
, смотрите "Микропереключатель 1" в разделе
9.2 Установки микропереключателей.
4. Включить напряжение питания.
Только для насосных станций с трехфазными
электродвигателями: Если на пульте управления модуля
светодиоды индицируют нарушение чередования фаз,
поменяйте местами подключение двух фазных проводов
штепсельной части электросоединителя CEE.
5. Открыть все задвижки.
6. Дайте насосу поработать в тестовом режиме не более 1
минуты, для
чего надо установить трехпозиционный
переключатель режимов эксплуатации
ВКЛ-ВЫКЛ-АВТОМАТ в положение ВКЛ ( ), смотрите
раздел 10.5.
7. Затем необходимо перевести трехпозиционный
переключатель ВКЛ-ВЫКЛ-АВТОМАТ в положение
АВТОМАТ () смотрите раздел 10.5.
8. Подать в сборный резервуар такой объем жидкости
(чистая вода), чтобы насос включился. Прекратить подачу
воды и проверить резервуар: он
должен быть пуст или
уровень жидкости должен опуститься до уровня останова
насоса.
Если требуются высокие значения напора, можно изменить
уставку времени запаздывания останова, смотрите раздел
9.2 Установки микропереключателей.
Во время нормальной работы винт должен оставаться
незатянутым. Если дренажный винт затягивается (смотрите
рис. 19), происходит принудительное открытие обратного
клапана и содержимое напорного трубопровода
можно слить
в сборный резервуар.
Рис. 19 Дренажный винт
9.1 Направление вращения
При поставке насосной станции с завода-изготовителя
насосы имеют правильное направление вращения.
Только для насосных станций с трехфазными
электродвигателями: Если отключали кабели между
насосом и модулем системы управления, то необходимо
выполнить требования п. 1. раздела 9. Пуск.
Если на пульте управления модуля светодиоды индицируют
нарушение чередования фаз, поменяйте местами
подключение двух фазных
проводов штепсельной части
электросоединителя CEE.
Однофазное подключение Трехфазное подключение со
стартером электродвигателя/без
стартера электродвигателя
со стартером электродвигателя без стартера электродвигателя
TM03 3465 0406
TM03 3470 0406
TM03 3471 0406
Z2
M
1
~
N
U1
U2
LC 109 / LCD 110
(T3)
(T2)
1
~
L
L
N
PE
T21
T11
PE
U1
U2
Z2
M
1~
N
LC 109 / LCD 110
1
~
L
L
N
PE
T21
T11
PE
PE
L1
N
L2
L3
N
u
v
w
LC 109 / LCD 110
(T3)
(T1)
(T2)
3
~
L1
L2
L3
PE
T21
T11
Перед тем, как приступить к выполнению
любых работ на насосах с использованием
перекачиваемой жидкости, которая может
представлять опасность для здоровья,
необходимо тщательно промыть или
продуть насосы, сборный резервуар и т.п. в
соответствии с нормами и правилами,
действующими на месте монтажа и
эксплуатации.
Перед тем, как приступить к подключению LC 109
или LCD 110 или
к выполнению каких-либо работ
на насосных станциях, необходимо обязательно
отключить напряжение питания и исключить
любую возможность его случайного включения.
Дренажный винт сбоку обратного клапана
используется для слива воды из напорного
трубопровода на участке между обратным
клапаном и запорной арматурой (если есть).
TM02 2352 4101
Указание
Дренажный винт
