9
7.2 Монтаж сборного резервуара
Зафиксировать сборный резервуар на ровном полу с
помощью пробок, резиновых шайб и винтов, поставляемых с
резервуаром.
Для облегчения проведения технического обслуживания во
всасывающей и напорной линиях сборного резервуара
рекомендуется устанавливать задвижки.
Во всасывающей линии:DN 100/DN 150.
В напорной линии:DN 80/DN 100.
Во избежание образования отложений в напорной линии
параметры трубопровода и насосной станции следует
выбирать
так, чтобы обеспечить скорость потока как минимум
0,7 м/с, а в вертикальных трубопроводах - не ниже 1,0 м/с.
Например, чтобы выполнить эти требования для труб PN 6 из
ПВХ необходимо обеспечить следующие значения подачи:
Поставляемые гибкие соединительные муфты:
1 соединительная муфта ø110 (для напорной линии).
1 соединительная муфта ø75 (для вентиляции).
1 соединительная муфта ø110 (для всасывающей
линии).
MLD поставляется с прокладкой DN 150 на входе.
MSS поставляется с прокладкой DN 100 на входе.
Остальные трубопроводы, представленные выше,
предназначены для обоих типов.
Насосная станция имеет несколько патрубков. Необходимо
высверлить (ø127) или отрезать соответствующие патрубки,
смотрите рис. 6, и подсоедините трубы, как это требуется, с
помощью соответствующего хомута или аналогичного
крепежного элемента, смотрите рис. 7. Вертикальный
патрубок
DN 150 насосной станции MLD предварительно
просверлен.

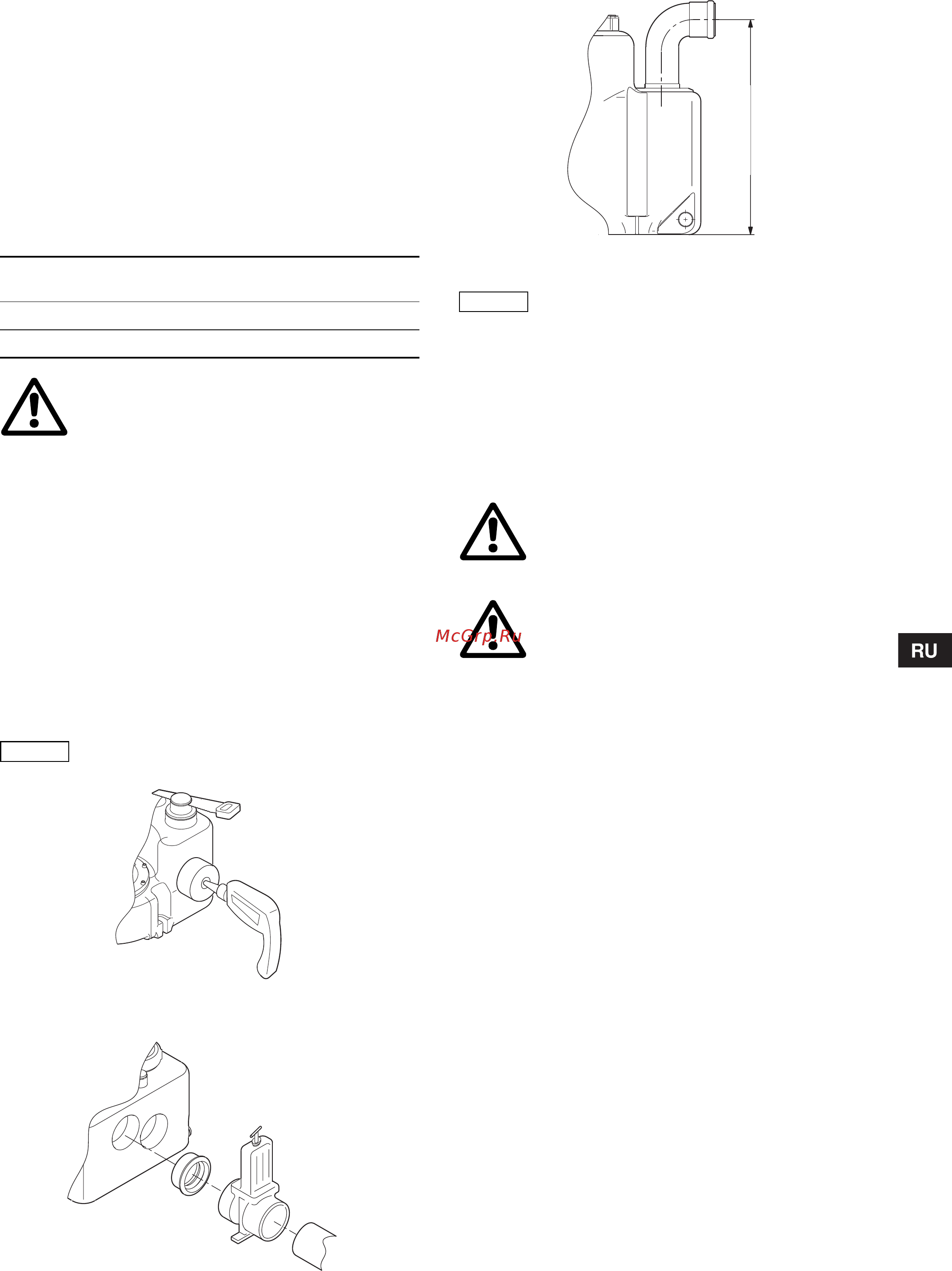

Рис. 6 Отрезание и высверливание патрубков
Рис. 7 Установка задвижки
Рис. 8 Минимальная высота всасывания для MLD
Насосная станция имеет также вертикальный всасывающий
патрубок размером DN 50 в верхней части сборного
резервуара для сбора воды из мойки, душа и т.п.
С помощью поставляемой упругой муфты соедините
вентиляционный трубопровод размером DN 70 с
резервуаром. Прокладывать
вентиляционный трубопровод и
выводить его в атмосферу необходимо в соответствии с
местными нормами и правилами.
Указанные муфты могут обеспечить упругое соединение с
трубопроводами в том случае, если между торцами
всасывающего, напорного и вентиляционного трубопровода и
соответствующими патрубками будет обеспечено расстояние
приблизительно 5 см.
7.3 Ручной диафрагменный насос
Поставляемый по специальному заказу ручной
диафрагменный насос используется для откачивания воды из
сборного резервуара в случае отказа насоса. Ручной
диафрагменный насос должен подключаться к напорному
трубопроводу через обратный клапан. С целью упрощения
технического обслуживания ручного диафрагменного насоса
рекомендуется установить в патрубке резервуара 1"
задвижку.
Номинальный диаметр
трубопровода
80 мм 100 мм
Скорость потока 0,7 м/
с 14,2 м
3
/ч 21,2 м
3
/ч
Скорость потока 1,0 м/с 20,2 м
3
/ч 30,3 м
3
/ч
При прокладке труб необходимо исключить
передачу насосной станции напряжений,
возникающих в трубопроводах.
Следует продвинуть трубу в хомут на
60 - 100 мм.
TM03 3457 0406
TM03 3614 0406
Указание
TM03 3613 0406
Минимальная высота всасывания для MLD
560 мм, см. рис. 8.
Необходимо исключить действие на
сборный резервуар сил, обусловленных
массой всасывающего, напорного и
вентиляционного трубопроводов. Длинные
участки трубопроводов, вентили и т.п.
должны устанавливаться на опоры.
Ни в коем случае не вставать на насосную
станцию.
мин.
560 мм
Указание
