7.3.1 Глухой фланец
Если насос должен демонтироваться для проведения работ
по уходу и техническому обслуживанию, сборный резервуар
может оборудоваться глухим фланцем для герметичной
изоляции резервуара. Глухой фланец поставляется в составе
принадлежностей. Установленный на насосной станции
Multilift исполнения MLD, этот фланец позволяет также
продолжить ее эксплуатацию с помощью оставшегося насоса.
7.3.2 Дренажный насос
Если насосная
станция Multilift исполнения MSS или MLD
устанавливается в подвале, в котором существует опасность
просачивания грунтовых вод, рекомендуется (а в некоторых
странах требуется) использовать дополнительный дренажный
насос в отдельном приямке ниже уровня пола. На схеме
монтажа на рис. 7.1.1 показана насосная станция,
установленная согласно нормам и правилам, действие
которых распространяется на данный тип насосных станций
.
8. Системы управления LC 109 и LCD 110
Системы управления LC 109 и LCD 110 предназначены для
регулирования насосных станций Multilift исполнения MSS и
MLD.
Системы управления объединяют в себе все необходимые
компоненты, такие как контакторы, пульт управления со
светодиодами системы световой сигнализации рабочих
режимов, а также рабочего уровня на приеме, которые
инициируются непосредственно сигналами датчиков сборного
резервуара, поступающими по кабелю.
Функции системы управления описываются
в разделе
8.8 Функции.
Тип системы управления, значения рабочего напряжения,
частоты тока и т.п. указаны на фирменной табличке на
боковой панели шкафа управления.
Системы управления LC 109 и LCD 110 предназначены для
прямого подключения (DOL).
8.1 Условное обозначение систем управления
LC 109 и LCD 110
8.2 Фирменная табличка системы управления
LCD 110

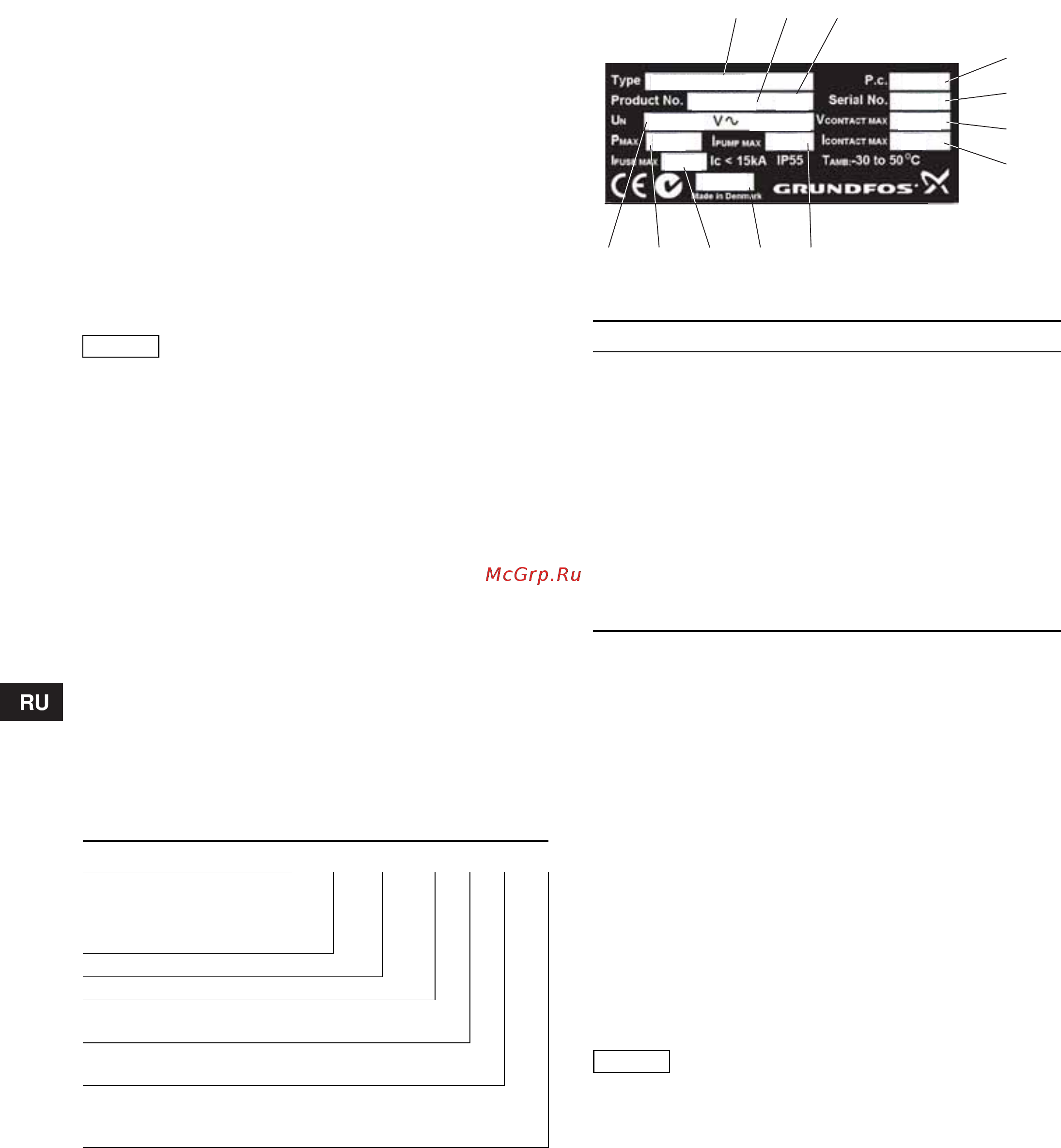

Рис. 9 Фирменная табличка системы управления LCD 110
8.3 Принадлежности
В следующих подразделах описываются принадлежности
системы управления.
8.3.1 Аккумуляторная батарея
Система бесперебойного питания на аккумуляторной
батарее, предназначенная для поддержания аварийного
сигнала в случае перебоя в сетевом электропитании,
поставляется в составе принадлежностей. Подключенная
внутри системы управления через электросоединитель,
аккумуляторная батарея обеспечивает передачу аварийного
сигнала в течение 9 часов после прекращения подачи
напряжения питания от
электросети.
Аккумуляторная батарея поставляется заряженной частично.
Полный заряд происходит при подаче напряжения в течение
24 часов. После разряда время до полного заряда составляет
также примерно 24 часа. Заряд аккумуляторной батареи
происходит автоматически после включения подачи
напряжения питания от электросети.
8.3.2 Счетчики мото-часов эксплуатации и числа пусков
Счетчики мото-часов эксплуатации и числа
пусков
поставляется в составе принадлежностей. Их можно также
заказать как отдельный комбинированный прибор.
Сборный резервуар, насосы и кабели могут
затапливаться и находиться ниже уровня
перекачиваемой жидкости. Модуль
управления должен устанавливаться в
сухом, хорошо вентилируемом месте.
Пример LC 109 .230 .1 .7 .35
LC = система управления для
одного насоса
LCD = система управления для
двух насосов
109 = обозначение модели
Напряжение питания [
В]
1 = однофазное исполнение
3 = трехфазное исполнение
Максимальный рабочий ток каждого
электродвигателя [А]
Рабочий конденсатор:
35 = 35 мкФ
50 = 50 мкФ
Указание
TM02 8525 0304
Поз. Описание
1 Обозначение модели
2 Номер изделия
3 Номер исполнения
4 Номинальное напряжение
5 Потребляемая мощность
6 Максимальный ток запасного предохранителя
7 Вес
8 Максимальный потребляемый ток насоса
9 Год и неделя изготовления
10 Cерийный номер
11 Максимальное напряжение на контакторе
12 Максимальный ток на контакторе
Отработанные NiMg аккумуляторные
батареи должны утилизироваться в
соответствии с местными нормативами.
