7. Техническая документация
7.1 Электрические схемы подключения

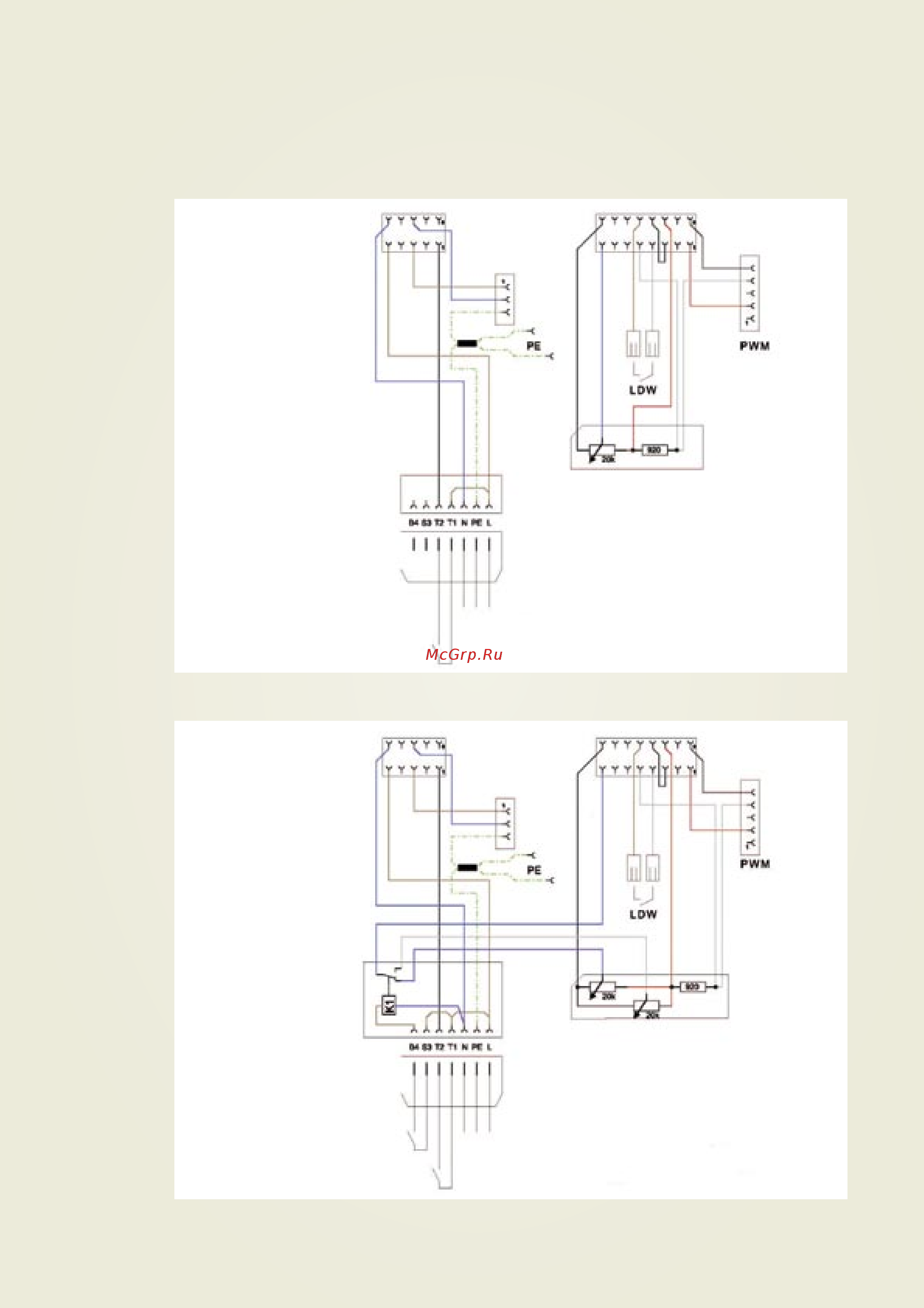

Электрическая схема подключения одноступенчатой горелки НРМ 1.1Е/1Е/1.2Е/1F
1-я ступень
питание от котла
1-я ступень
вентилятор
Электрическая схема подключения двухступенчатой горелки НРМ 1.1Е/1Е/1.2Е/1F
1-я ступень 2-я ступень
питание от котла
1-я ступень
2-я ступень
вентилятор
