1717
Поз. Описание №-Арт.
1 Менеджер горения 0972
2 Смесительное устройство вентури НРМ 1,1Е 0980
2а Смесительное устройство вентури НРМ 1Е / 1F 0995
2в Смесительное устройство вентури НРМ 1.2Е 0970
3 Реле давления воздуха 0971
4 Мотор DSP HPM 0961
5 Корпус горелки 0968
6 Двойной фланец 0962
7 Пламенная труба 0960
8 Уплотнение для вентилятора 0967а
9 Уплотнение для наружного фланца 0976b
10 Уплотнение пламенной трубы 0967с
10.1 Уплотнение для электродов 0967d
11 Фланцевое уплотнение 0967е
12 Двойной электрод НРМ 0963
13 7-полюсный штекер 4123
14a Кабельный разъём 1-но ступ. 0974
14b Кабельный разъём 2-х ступ. 0916
14c Кабельный разъём модулируемой гор. 0917
15 Крепёжные болты 3359
16 Угловой фланец Rp 1/2“, 90° 0969
17 Уплотнение фланца газового вентиля 0984
18 Газовый мультиблок VK 4115 0973
19 Уплотнение для вентури 0983
20 Защитный кожух горелки 0966
7.5 Гарантийные обязательства
Горелка работает надёжно и безопасно при соблюдении правил монтажа и пуска горелки.
Внимание! При приёме в эксплуатацию проверить герметичность соединений газоведущих частей и
давление газа на входе перед мультиблоком (в потоке). Перед горелкой рекомендуется использовать
газовый фильтр и запорный кран с термозащитой. Наша гарантия действительна 24 месяца после
приёма в эксплуатацию, но максимально 27 месяцев после даты продажи и распространяется на
замену дефектных частей. При замене использовать только оригинальные запчасти от HANSA, иначе
гарантия не действительна.

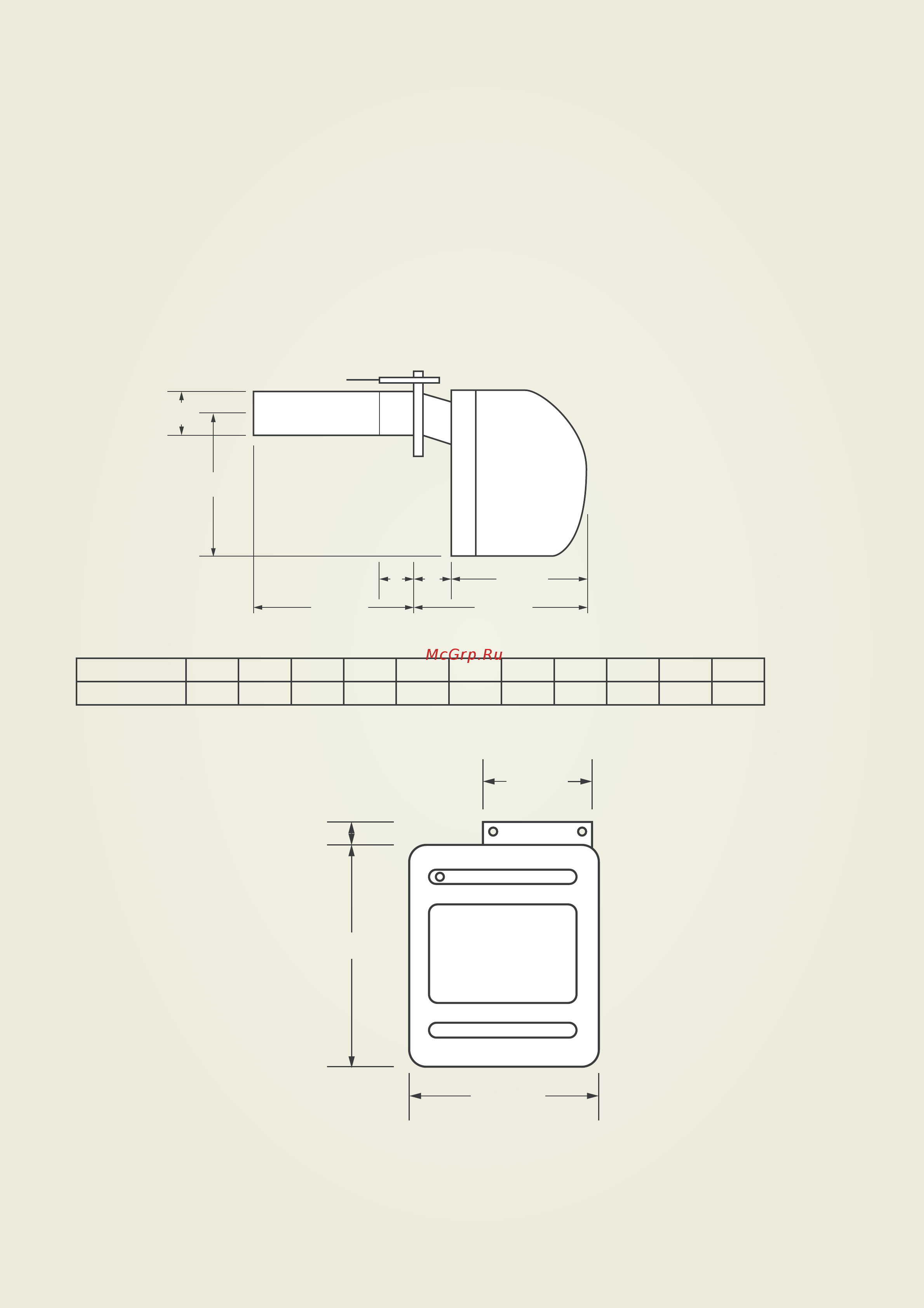

7.6 Размеры горелки НРМ 1
Maße (mm) A B C D E F G H I K L
HPM 1 240 270 80 30 280 260 220 60 60 230 70
240 mm
30 mm
230 mm
70 mm
270 mm
260 mm 280 mm
220 mm
60 mm
60 mm
80 mm
240 mm
30 mm
230 mm
70 mm
270 mm
260 mm 280 mm
220 mm
60 mm
60 mm
80 mm
